CHAPITRE 5 RÉGLAGE DU MÉCANISME

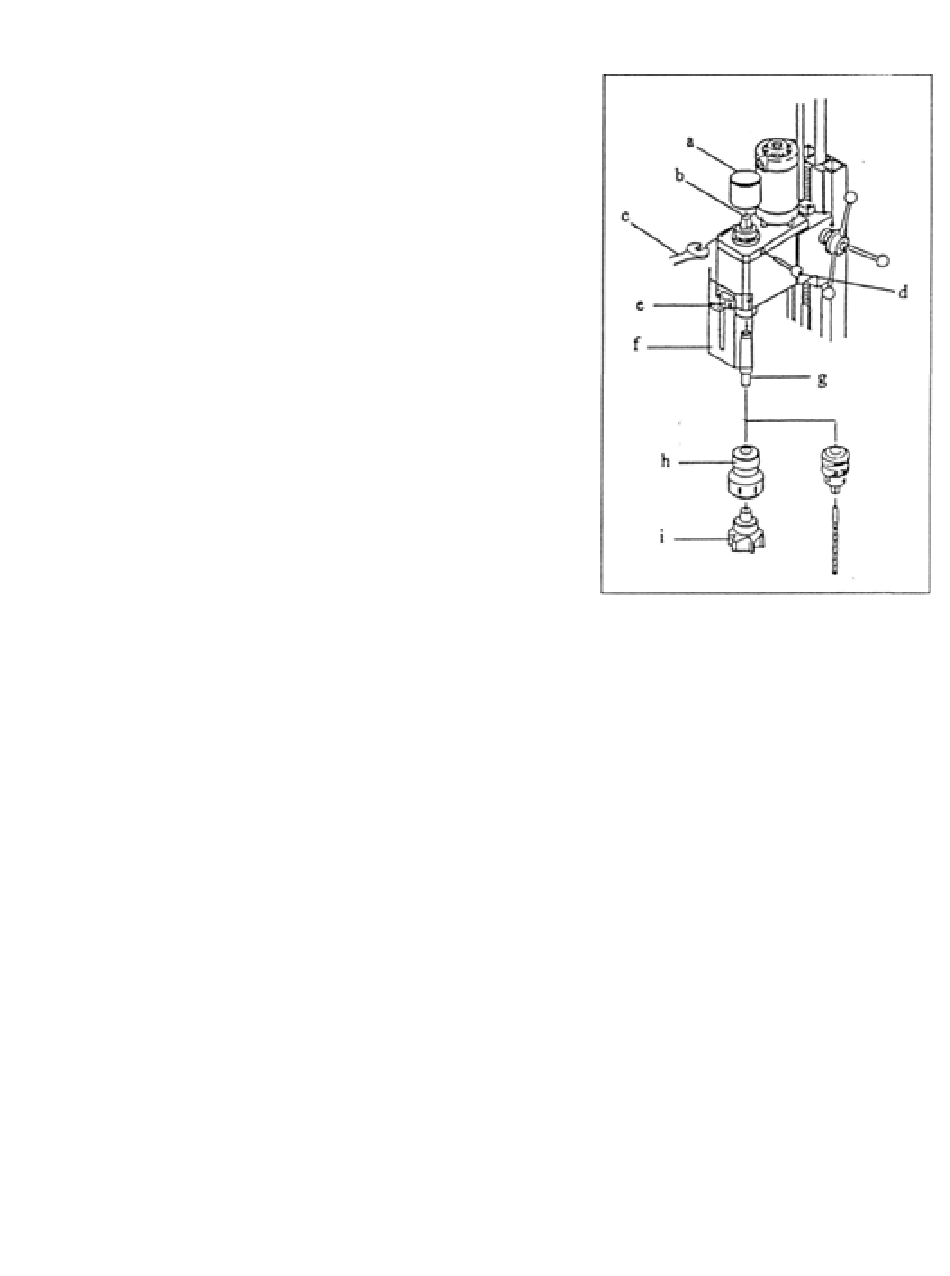

5.1 Montage et démontage de la tige conique
□ Installation
(
1) Mettez la machine hors tension avant de
remplacer l'outil.
(2) Ôtez le cache de protection (a).
(3) Essuyez le manchon de broche
et le cône.
(4) Insérez le cône (g) dans
le manchon de broche. L'outil de coupe doit
être enveloppé d'un revêtement lubrifié
afin de protéger la machine et
les doigts.
Insérez la goupille (d) à la droite du fourreau.
(5) Utilisez une clé de 14 (c) pour serrer le
tirant de traction de la broche (b) dans le sens des
aiguilles d'une montre afin de fixer le cône.
(6) Retirez la goupille d'assemblage (d)
(7) Installez le cache de protection (a).
(8) Le capot de protection (e) est obligatoire.
□ Démontage
(1) Mettez la machine hors tension avant
de remplacer l'outil de coupe.
(2) Ôtez le cache de protection (a)
(3) Utilisez la clé de 14 (c) pour desserrer le tirant
de la broche (b) (dans le sens contraire des
aiguilles d'une montre)
(4) Tapez doucement sur le cône (g) à l'aide
d'un maillet en plastique afin de le dégager du
manchon. Puis, retirez le cône (g).
(5) L'outil de coupe doit être enveloppé d'un
revêtement lubrifié afin de protéger
la machine et les doigts.
(6) Installez le cache de protection (a).
Pour votre sécurité, n'effectuez aucun réglage lorsque la machine est
sous tension.
5-2 Réglage de la course
