6.1 Ajuster le massicot (Spectra II 216)
ATTENTION!
Il existe un risque de blessure aux lames du massicot.
Assembler/démonter la massicot seulement si
l'imprimante est mise hors marche.
Utiliser la massicot seulement que s'elle est montée à
l'imprimante.
Ne couper pas de matériels qui excéder la
spécification (largeur et épaisseur).
Ne toucher pas dans le secteur des lames
mouvementées pendant de l'opération.
F
E

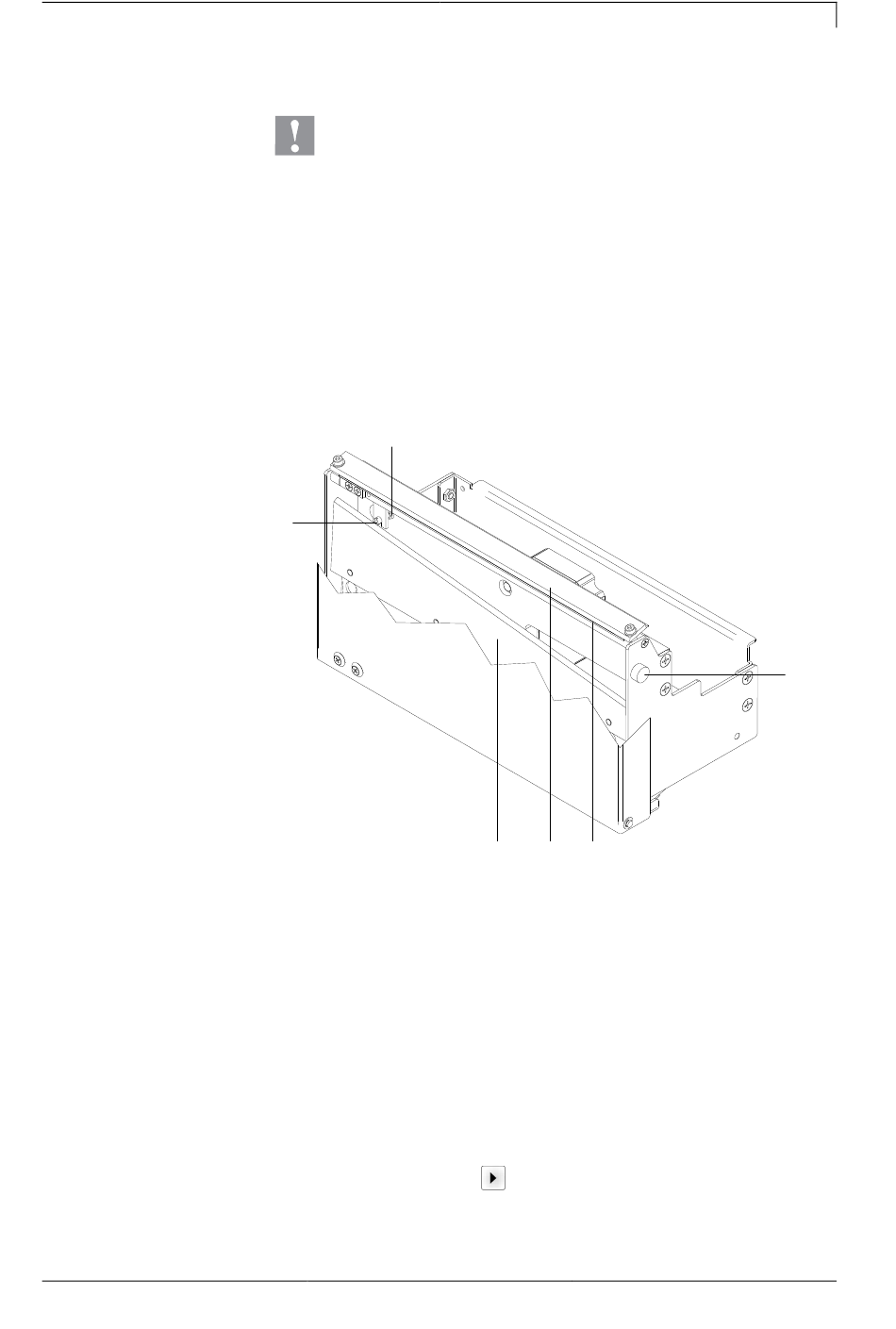

Figure 22
1. Enlever la vis moletée (A) et incliner la face avant vers l'avant.
2. Desserrer le contre-écrou (F) sur le dos de la vis de réglage (E).
3. Placer un papier ou des étiquettes entre la plaque inférieure (B) et
la barre du massicot fixe (C). Pousser prudemment la barre du
massicot mobile (D) vers le haut et contrôler la coupe.
Le massicot doit commencer proprement à couper environ 5 mm
du bord gauche.
4. Serrer le contre-écrou (F) sur le dos de la vis de réglage (E).
5. Incliner la face avant vers le haut et fixer avec la vis moletée (A).
6. Appuyer sur la touche
Manuel d'entretien
Ajustages, réglages et équilibrages
D
C
B
pour vérifier la fonction du massicot.
A
43
