Réglage du doigt de maintien pour le nouage final
.26
Règle
Avec le paramètre "610" sur la valeur "1" et la machine en position de remontée de
l'aiguille,
1.
le bord inférieur du doigt de maintien 2 devra se trouver à 0,5 mm au-dessus de la
pointe du boucleur
2.
le doigt de maintien 2 devra être distant de 0,5 mm de l'aiguille
3.
le doigt de maintien 2 devra se trouver à 6 mm de l'axe de l'aiguille.
7

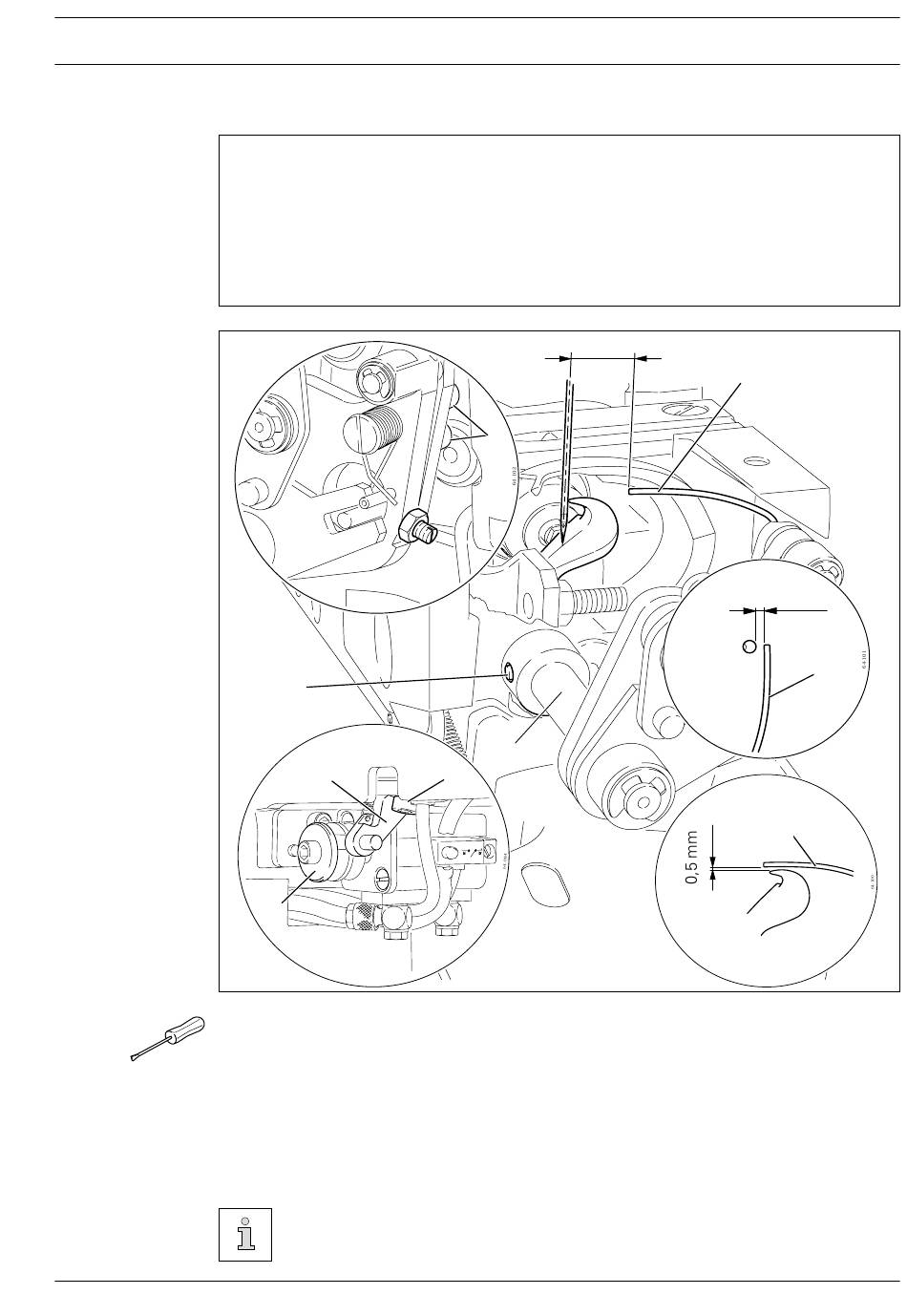

Fig. 13 - 24
Mettre la machine sous tension et la raccorder au réseau pneumatique.
●
Placer le paramètre "610" sur la valeur "1" et amener la barre à aiguille en position de re-
●
montée de l'aiguille.
Desserrer la vis 1.
●
Déplacer le doigt de maintien 2 (vis 3) conformément aux règle 1.
●
Déplacer l'arbre 4 (vis 5) conformément à la règle 2.
●
Mettre la machine hors tension.
●
Tourner le doigt de maintien 2 (vis 1) selon la règle 3.
●
5
6
1
Au serrage de la vis 1, veiller à ce que le levier 6 s'engrène avec certitude dans
la pièce 7 et ne bloque pas le vérin.
6 mm
3
4
Réglage
2
0,5 mm
2
2
85
