Franke TUBE ISLAND Instructions D'installation page 23

Réf. Qté Pièces du produit
1 1 Corps de la hotte équipé de : commandes, lumière,
groupe ventilateur, filtres
2 1 Cheminée supérieure
7.1 1 Cadre télescopique avec extracteur, constitué de :
7.1a 1 Cadre supérieur
7.1b 1 Cadre inférieur
9 1 Bride réductrice
10 1 Rosace ø 4" 3/4
10a 1 Clapet anti-reflux
15 1 Raccord de sortie d'air
25 2 Colliers de serrage
Réf. Qté Pièces servant à l'installation
11 4 Chevilles (si fournies)
12c 4 Vis 1/8" x 1/4"
12f 4 Vis M1/4" x 3/8"
12g 4 Vis M1/4" x 3" 1/8
12h 4 Vis 3/16" x 2" 3/4
21 1 Gabarit de perçage
22 4 Rondelles de 1/4" int. dia
23 4 Écrous M1/4"
Qté Documentation
1 Manuel d'instructions
FR

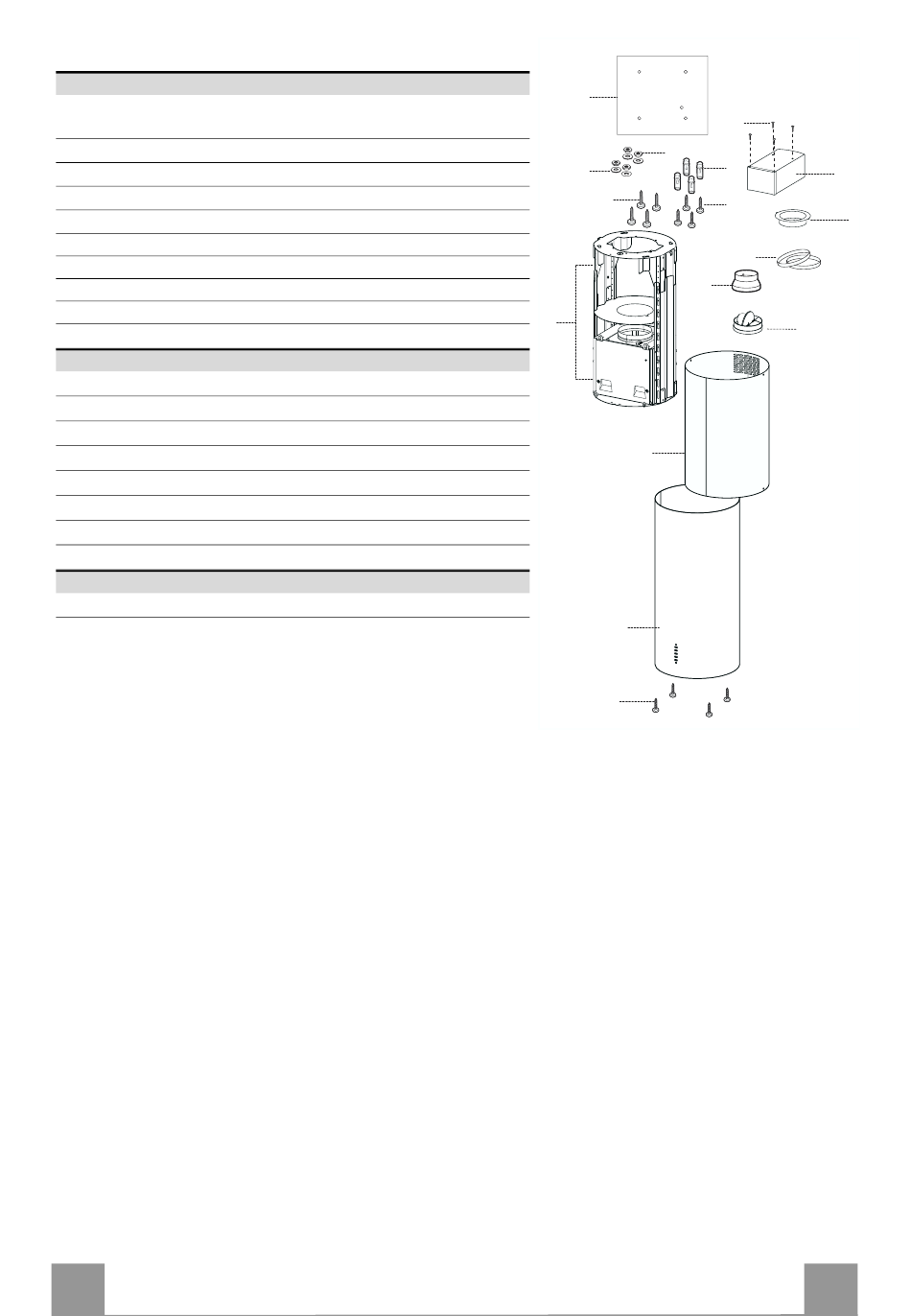

Composantes
21
23
11
22
12g
12h
7.1a
9
7.1
7.1b
2
1
12f
12c
15
10
25
10a
2
23
