Reference ID 40-55
Notice d'utilisation

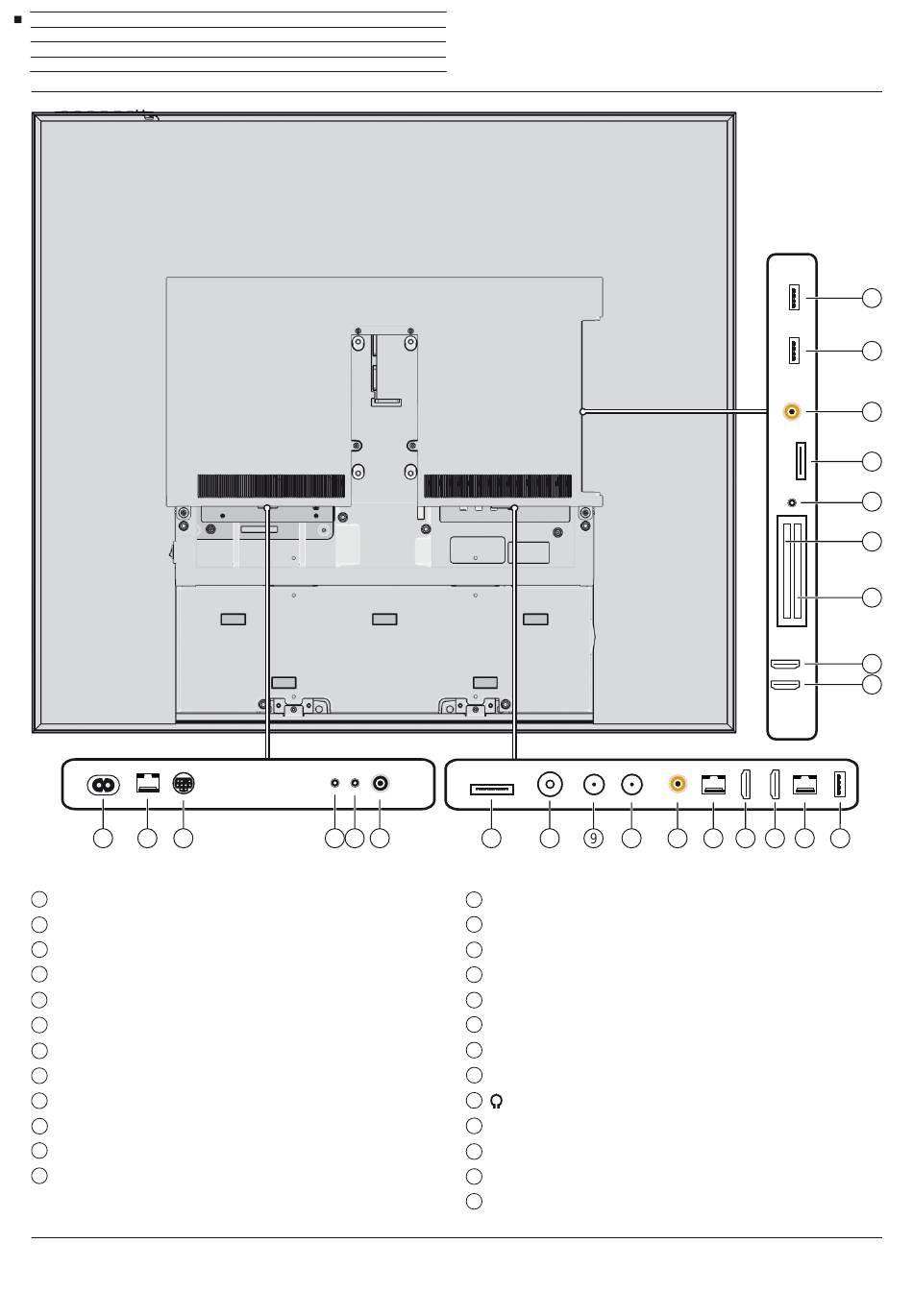

Branchements par l'arrière de l'appareil
1
2
3
1
AC IN - Raccordement secteur
2
RS-232C - Interface sérielle
3
CONTROL - Commande du pied pivotant
4
IR LINK - Branchement de l'émetteur infrarouge
5
AUDIO OUT - Sortie du son (analogique)
6
CENTER IN - Entrée du son centre (analogique)
7
AV - MIni-prise AV
(1
8
ANT-TV - Antenne / câble analogique / numérique
9
ANT SAT - Antenne satellite (récepteur satellite 1)
10
ANT SAT 2 - Antenne satellite (récepteur satellite 2)
11
SPDIF OUT - Sortie son numérique
12
DIGITAL AUDIO LINK - Sorties son Surround (numérique)
(1
Kit d'adaptateurs disponible en tant qu'accessoire (voir le chapitre Accessoires).
4 5
6
7
13
HDMI 1 - Entrée HDMI 1 (y compris compatibilité HDMI ARC)
14
HDMI 2 - Entrée HDMI 2
15
LAN - Connexion au réseau
16
USB - Prise USB
17
HDMI 3 - Entrée HDMI 3
18
HDMI 4 - Entrée HDMI 4
19
CI-COMMON INTERFACE - Common Interface 1 (CI-Slot 1)
20
CI-COMMON INTERFACE - Common Interface 2 (CI-Slot 2)
21
22
AVS - MIni-prise AV
23
SPDIF IN - Entrée son numérique
24
USB - Prise USB
25
USB - Prise USB
8
10
11
- Prise casque
(1
25
24
23
22
21
20
19
18
17
12
13
14
15
16
11
