Manuel de l'opérateur
Commandes
Commandes
Utiliser le poste de commandes au sol pour relever la nacelle à des fins de tests des fonctions et de
remisage. Le poste de commandes au sol peut également être utilisé en cas d'urgence pour secourir une
personne incapable de se dégager elle-même de la nacelle.

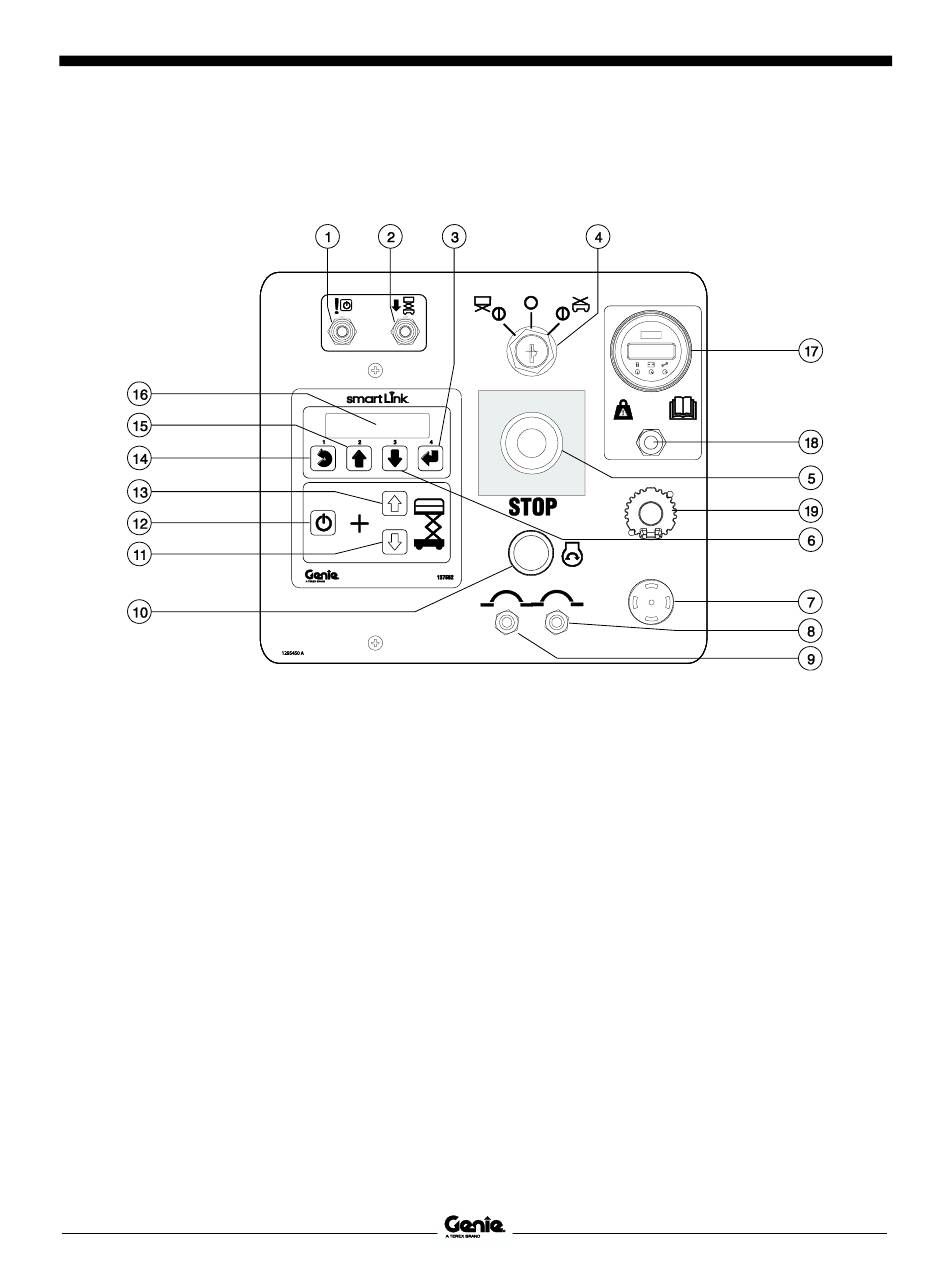

Panneau de commandes au sol
1
Inverseur de validation de fonction pour la descente
de secours
2
Inverseur de descente de secours
Touche d'entrée du menu
3
4
Interrupteur à clé à 3 positions (nacelle/arrêt/sol)
Positionner l'interrupteur à clé sur les commandes
de la nacelle pour activer les commandes de la
nacelle. Positionner l'interrupteur à clé en position
d'arrêt pour éteindre la machine. Positionner
l'interrupteur à clé sur les commandes au sol pour
activer les commandes au sol.
Bouton rouge d'arrêt d'urgence
5
Enfoncer le bouton rouge d'arrêt d'urgence en
position d'arrêt pour arrêter toutes les fonctions.
Tirer le bouton rouge d'arrêt d'urgence en position
de marche pour utiliser la machine.
6
Touche de défilement vers le bas du menu
7
Alarme
22
™
-2669BE • GS
™
-3369BE • GS
GS
Deuxième édition • première impression
8
Disjoncteur 7A du circuit de commande
9
Disjoncteur de 15A pour le circuit des commandes
10 Bouton de démarrage du moteur
11 Bouton de descente de la nacelle
12 Bouton de validation d'élévation
Appuyer sur ce bouton sans le relâcher pour activer
la fonction d'élévation.
13 Bouton de montée de la nacelle
14 Touche de sortie du menu
15 Touche de défilement vers le haut du menu
16 Écran de diagnostic à cristaux liquides
17 Écran à DEL de détection de charge
18 Interrupteur de calibrage de détection de charge
(voir le manuel d'entretien pour plus de détails)
19 Écran d'étalonnage de détection de charge (voir le
manuel d'entretien pour plus de détails)
™
-4069BE
Pièce réf. 1298221FRGT
