9.9
Fixation des attaches courroie
L attache courroie joignant les deux extrémités de la courroie est montée en usine en partie basse
de la courroie crantée.
Opérateurs à 1 vantail
a Tirer sur la courroie jusqu à ce que l attache courroie se trouve face au trou carré droit du chariot
gauche du vantail extérieur à mouvement rapide.
b Fixer l attache courroie sur le chariot en utilisant la vis à collerette fournie dans l emballage.
c Faire coulisser toutes les portes sur la position fermée. Passer la courroie crantée à mouvement
lent sur le support du chariot 7) et l attacher avec les clips de fixation prévus à cet effet (voir
l'illustration à la page 28).
Opérateurs à 2 vantaux
a Pousser les vantaux extérieurs à mouvement rapide jusqu à leur point de rencontre, les centrer
par rapport à l ouverture de la baie. S assurer que les vantaux ne changent pas de position
durant l installation.
b Tirer sur la courroie 1) jusqu à ce que l attache courroie inférieure 2) se trouve face au trou
carré gauche du chariot à l avant du vantail gauche à mouvement rapide.
c Fixer l attache courroie (2) sur le chariot en utilisant la vis à collerette (5) fournie dans l embal-
lage.
d Fixer l attache courroie fournie (4) dans le trou carré droit du chariot avant du vantail rapide
droit à l aide de la vis à collerette fournie (5).
e Fixer l attache courroie sur la partie supérieure de la courroie et la sécuriser à l aide du clip de
fixation fourni à cet effet 6).
f
Faire coulisser toutes les portes sur la position fermée. Passer la courroie crantée à mouvement
lent sur le support du chariot 7) et l attacher avec les clips de fixation prévus à cet effet (voir
l'illustration à la page 28).

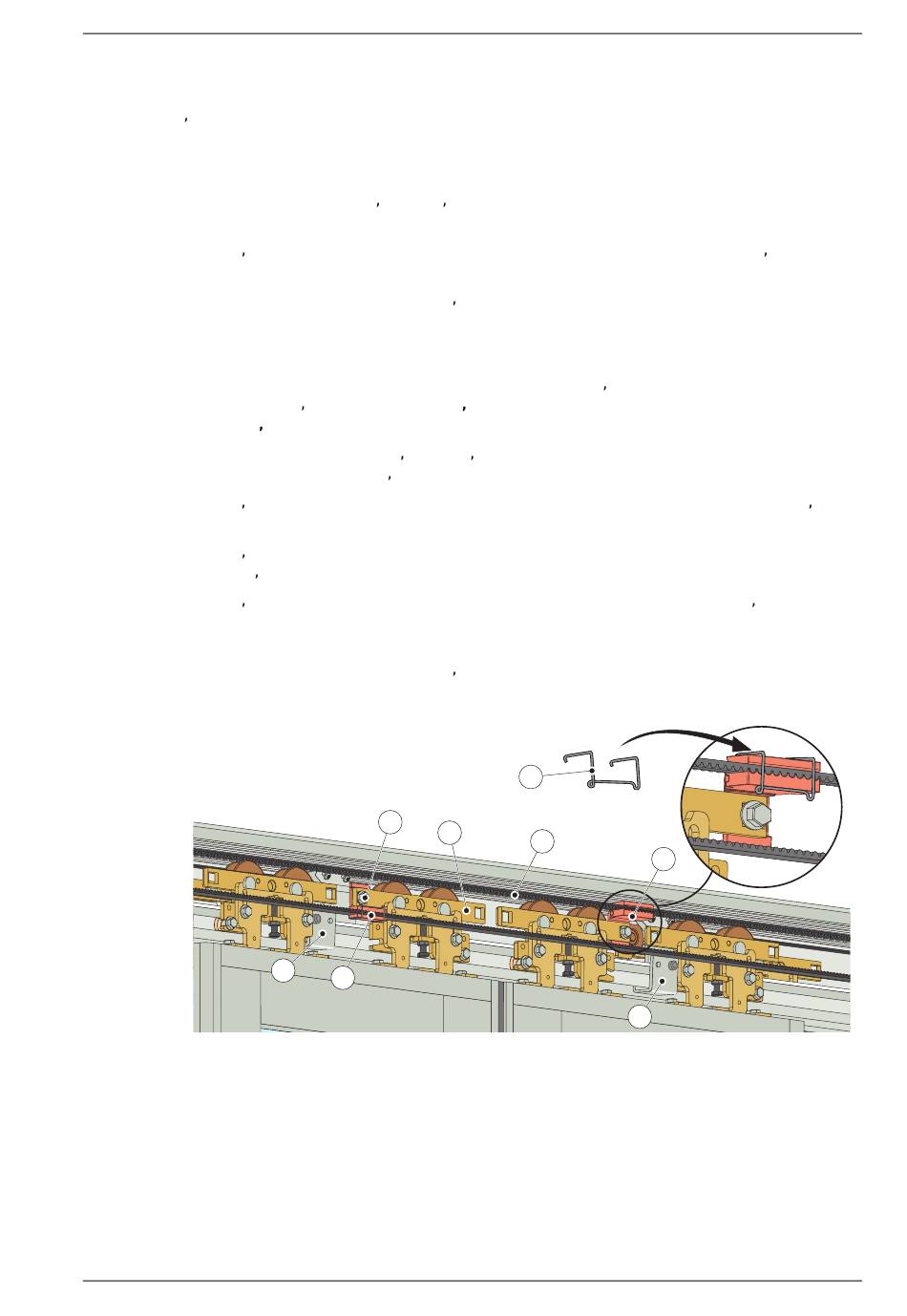

1
Courroie crantée
2
Support de liaison, vantail à mouvement rapide
gauche
3
Chariot
4
Support de liaison, vantail à mouvement rapide
droit
1006278-EMFR-5.0
5
3
7
2
ILL-02387
Edition 2014-02-28
6
1
4
7
5
Vis à collerette
6
Clip de sécurisation de la courroie
7
Support du chariot
9 Installation mécanique
35
