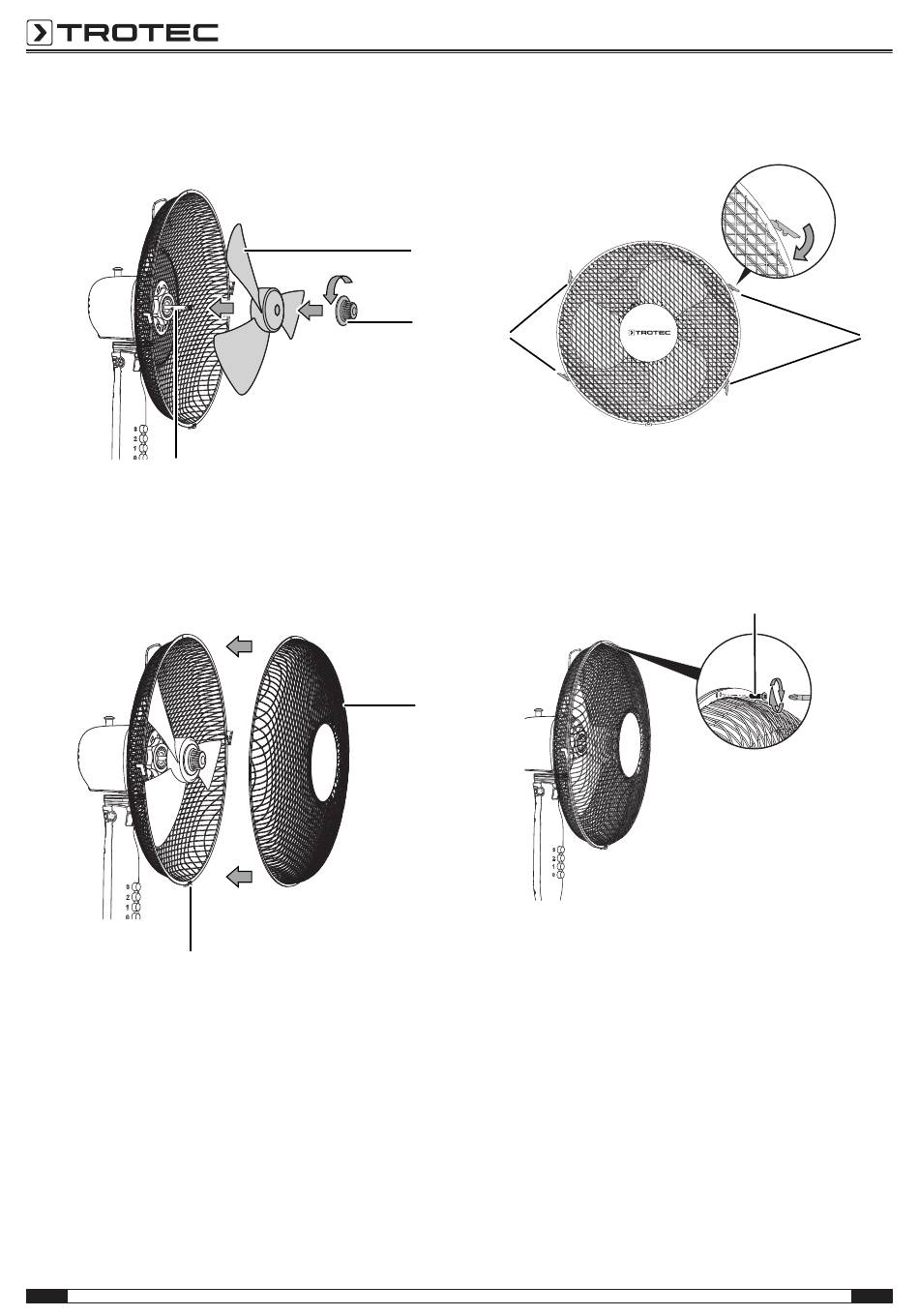

Fixation de l'hélice sur l'arbre moteur
1. Placez l'hélice (13) sur l'arbre moteur (10).
2. Fixez l'hélice (13) au moyen du bouton de serrage (14).
10
Montage et fermeture de la grille de protection
1. Placez la partie avant de la grille de protection (15) sur la
partie arrière. La partie avant doit être positionnée de telle
sorte que les clips de fixation (16) s'enclenchent.
16
6
2. Assurez-vous que les quatre clips de fixation (16) sont bien
enclenchés.
13
14
16
3. Vissez ensemble les deux parties de la grille de protection
au moyen de la vis de fixation (17) située en haut de la
grille.
15
ventilateur sur pied TVE 15 S / TVE 17 S
16
x
FR
