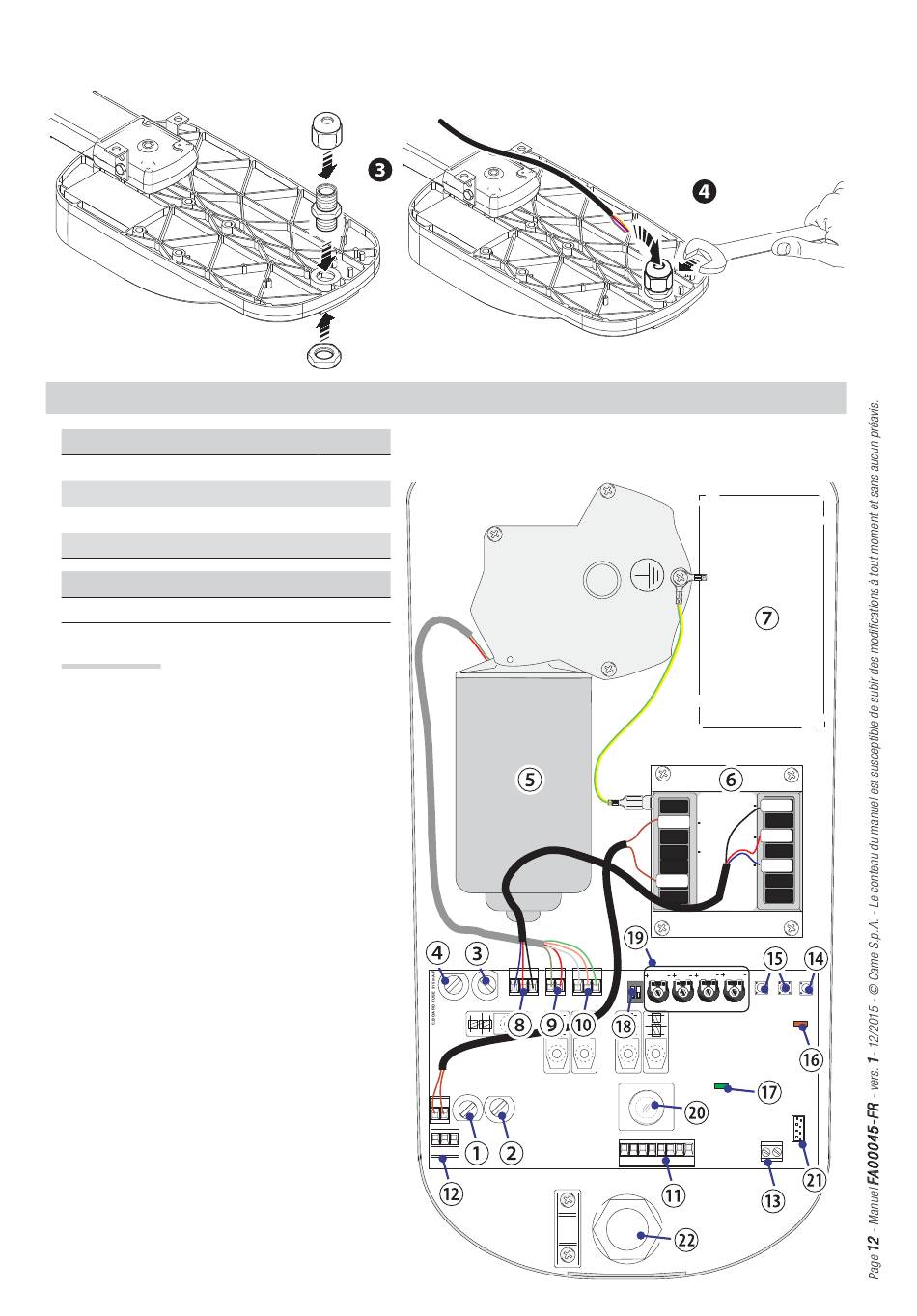

Installer le passe-câble dans le trou prévu à cet eff et et introduire les câbles électriques .
Le nombre de câbles dépend du type d'installation et des accessoires prévus.
BRANCHEMENTS ÉLECTRIQUES
TABLEAU FUSIBLES
Moteur (A)
Accessoires (A)
Dispositif de commande (mA)
Fusibles de ligne (A)
LAMPES
D'accueil à LED 24 V E14S (W)
Composants
1.
Fusible de ligne
2.
Fusible moteur
3.
Fusible accessoires
4.
Fusible
5.
tableau/carte
6.
Motoréducteur
7.
Transformateur
8.
Logement batteries Bornier de connexion
transformateur
9.
Bornier de connexion motoréducteur
10. Bornier de connexion encodeur
11. Bornier de connexion accessoires et
dispositifs de commande
12. Bornier d'alimentation
13. Bornier de connexion antenne
14. Touche de mémorisation
15. Touches de réglage des butées de fin de
course
16. LED de programmation
17. VOYANT de signalisation « présence
d'alimentation »
18. Micro-interrupteurs
19. Trimmers
20. Lampe d'accueil
21. Connecteur
22. carte AF Orifice de passage des câbles
8
3,15
315
1,6
1
26V17V 0V
ACC. FUSE 3,15A-F
ZL56
LINE FUSE
MOTOR FUSE
1,6A-F
8A-F
L1T
L2T
L
N
0V
230V
SLOW.SENS
A.C.T.
CL.SENS.
ON
+ E -
M N
1
2
0
17
26
OPEN
ENC/RADIO
OP.SENS.
OP / CL
AF
