5.12.1 Passages des câbles d'alimentation et
raccordements externes
Tous les câbles à brancher au brûleur doivent passer par les
passe-câbles. L'utilisation des passe-câbles peut se faire de plu-

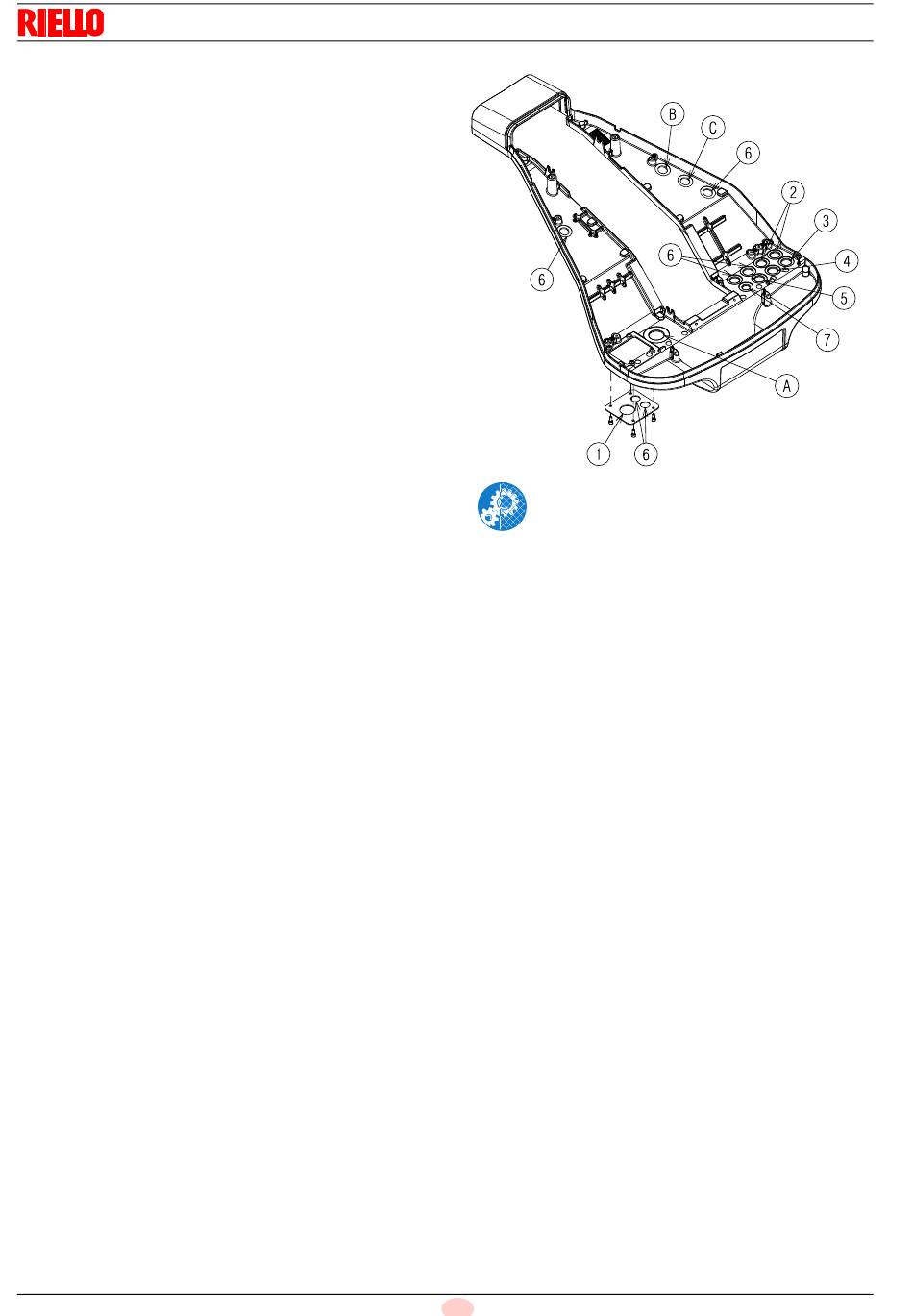

sieurs façons; à titre d'exemple voir Fig. 26.
Légende (Fig. 26)
1
Alimentation électrique - Trou pour M32
2
Autorisations/sécurités - Trou pour M20
3
Pressostat gaz seuil minimum - Trou pour M20
4
Kit contrôle d'étanchéité vannes de gaz VPS - Trou pour M20
5
Rampe gaz - Trou pour M20
6
À disposition - Trou pour M20
7
À disposition - Trou pour M16
Passe-câbles utilisés en usine:
A - Moteur ventilateur
B - Pressostat gaz max.
C - Servomoteur air/gaz
20079035
Installation
20073934
Après avoir effectué toutes les opérations d'entre-
tien, de nettoyage ou de contrôle, remonter le ca-
pot et tous les dispositifs de sécurité et de
protection du brûleur.
28
F
Fig. 26
