Manuels Connexes pour Belkin F7D1102
Sommaire des Matières pour Belkin F7D1102

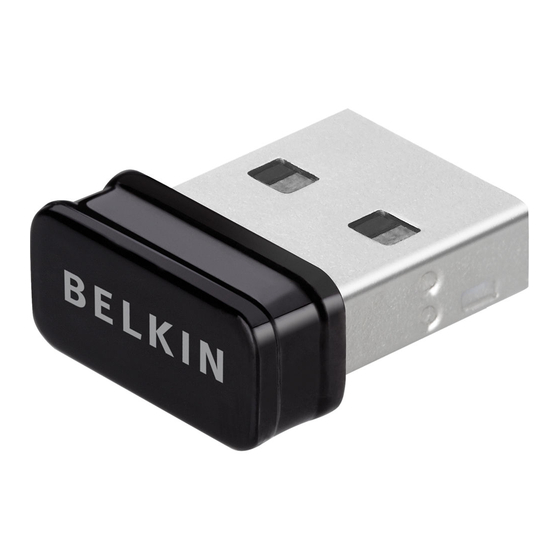

- Page 1 Surf Micro-adaptateur uSB SanS fil English Français DEutsch Manuel de l’utilisateur nEDErl anDs 8820ed00561_F7D1102_v1...
-
Page 2: Table Des Matières
Déclaration FCC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 Garantie produit limitée de 2 ans de Belkin International, Inc . . . . . . . 35... -
Page 3: Introduction
Merci d’avoir choisi le Micro-adaptateur USB sans fil Surf de Belkin . Vous pouvez désormais profiter de cette nouvelle technologie en permettant à vos ordinateurs domestiques ou d'entreprise de se connecter en réseau sans fil . Cet adaptateur Votre réseau domestique Belkin vous permettra de :... -
Page 4: Avantages D'un Réseau Sans Fil
• Possibilité d'expansion – l'étendue de la gamme de produits de mise en réseau offerte par Belkin vous permet d'étendre votre réseau afin d'y inclure des périphériques tels que des imprimantes ou des consoles de jeu •... -
Page 5: Choix De L'emplacement De Votre Dispositif Réseau Sans Fil Pour Une
Plus votre ordinateur se rapproche de votre sans fil (ou votre point veuillez contacter l'assistance technique de Belkin . d'accès), plus votre connexion sans fil gagne en force . De façon générale, la portée de votre réseau sans fil à l'intérieur s'étend de remarque : Alors que certains des objets énumérés ci-dessous... - Page 6 Afin d'assurer une zone de couverture optimale pour vos « clients réseau » (soit les ordinateurs dotés • Lave-linge et/ou sèche-linge d'une carte ou d'un adaptateur réseau Belkin) : • Étagère en métal • Assurez-vous que les antennes de votre routeur sans fil (ou de votre point d'accès) sont parallèles et disposées à...
- Page 7 inTroducTion 3 . Téléphones sans fil 4 . choisissez le canal le plus « paisible » pour votre réseau sans fil Si la performance de votre réseau est toujours affectée malgré les solutions sus-mentionnées, et si vous possédez un téléphone sans fil : Dans des environnements domiciliaires ou d'entreprise rapprochés, tels que les appartements et les immeubles à...
- Page 8 étendre votre zone de couverture, nous vous utilisées pour accéder à distance à un réseau d'entreprise suggérons le Point d'accès/Module d'extension de Belkin. • Le programme Bring your own access d'America Online Pour de plus amples informations à propos des (AOL) qui vous permet d'utiliser AOL via une connexion à...
-
Page 9: Présentation
PrÉsenTaTion caractéristiques du produit • Fonctionnement sur la bande ISM (Industrial, Science, Medical) 2,4 GHz • Interface USB 2.0, fonctionne avec pratiquement tout L'adaptateur est conforme aux spécifications IEEE 802.11g ordinateur doté d'un port USB 2 .0 alimenté pour communiquer avec d'autres périphériques sans fil compatibles 802 . -
Page 10: Applications Et Avantages
PrÉsenTaTion applications et avantages • Environnements impropres au câblage – Permet le partage d'imprimante dans des bâtiments comportant des murs pleins ou dans des zones ouvertes où le câblage est difficile à effectuer . • Connexion sans fil de votre portable chez vous ou au bureau – • Environnements changeants – S'adapte facilement Permet une liberté de mise en réseau sans la gène liée aux câbles . aux bureaux ou environnements souvent réorganisés ou lorsque vous changez souvent de site . -
Page 11: Spécifications Du Produit
PrÉsenTaTion spécifications du produit Interface hôte : USB 2 .0 Température de fonctionnement : de 0 à 60 °C Température de stockage : de -20 à 80 °C Humidité : Maximum 90 % (sans condensation) Portée de fonctionnement habituelle : Jusqu'à 300 mètres** *REMARQUE : Le débit de transmission mentionné... - Page 12 PrÉsenTaTion (a) Voyant d'activité/alimentation S'allume lorsque l'adaptateur est sous tension et clignote lorsque l'adaptateur est actif . (b) connecteur usb Partie de l'adaptateur qui s'insère dans le port USB de votre ordinateur...
-
Page 13: Configuration Système Requise
PrÉsenTaTion configuration système requise contenu du coffret • PC compatible avec un port USB 2.0 alimenté libre • Micro-adaptateur USB sans fil Surf • Windows XP avec SP2 ou supérieur, Windows Vista ou Windows 7 • Guide d'installation rapide ® ®... -
Page 14: Installation Et Configuration De L'adaptateur
. installation sous Windows Vista et 7 REMARQUE :Pour des informations sur les pilotes mis à jour, visitez le site Web Belkin à www.belkin.com/support imPorTanT : VOUS DEVEZ INSTALLER LE LOGICIEL AVANT D'INSÉRER L'ADAPTATEUR. a .1 Insérez le CD d'installation dans le lecteur de CD-ROM. - Page 15 insTallaTion eT configuraTion de l'adaPTaTeur a .3 L'assistant InstallShield commencera le processus d'installation . a .4 Une fenêtre peut apparaître, avec le message « Windows ne peut vérifier l'éditeur de ce logiciel » . Ceci n'indique PAS qu'il y a un problème . Notre logiciel a été entièrement testé...
- Page 16 BELkIN F7D1102 MICRO WIRELESS USB ADAPTER a .5 Lorsque vous y êtes invité, branchez l'adaptateur . a .6 Lorsque l'installation compléter, le message suivant apparaîtra sur la barre des tâches Windows .
- Page 17 insTallaTion eT configuraTion de l'adaPTaTeur a .7 Cliquez sur « Finish » (Terminer) pour a .8 Pour vous connecter à l'Internet, ouvrez le Centre redémarrer votre ordinateur . de réseau et de partage en allant dans le Panneau de configuration, sous le menu Démarrer .
- Page 18 insTallaTion eT configuraTion de l'adaPTaTeur a .9 Dans le Panneau de configuration, cliquez sur A.10 Dans le Centre de réseau et de partage, « Afficher l’état du réseau et les tâches » . cliquez sur « Connexion à un réseau » .
- Page 19 insTallaTion eT configuraTion de l'adaPTaTeur a .11 À l'écran suivant, sélectionnez un réseau sans fil a .12 Votre adaptateur tentera de se connecter au réseau sélectionné . disponible et cliquez sur « Se connecter » .
- Page 20 insTallaTion eT configuraTion de l'adaPTaTeur a .13 En fonction des paramètres de sécurité en vigueur sur votre a .14 Après la connexion au réseau, vous pouvez choisir d'enregistrer réseau sans fil, il se peut que vous deviez saisir une clé ce réseau pour vous y connecter automatiquement lorsque votre de sécurité...
- Page 21 insTallaTion eT configuraTion de l'adaPTaTeur a .15 Le Centre de réseau et de partage indique la connexion réseau qui vient d'être établie . Les liens à la gauche de de la fenêtre vous permet de configurer vos connexions réseau .
-
Page 22: Procédure D'installation Sous Windows Xp
LOGICIEL AVANT D'INSÉRER L'ADAPTATEUR. b .1 Insérez le CD d'installation dans le lecteur de CD-ROM. b .2 L'utilitaire d'installation de Belkin apparaît dans les 20 secondes . Cliquez sur « Install Software » (Installer le logiciel) puis sur « Next » (Suivant) pour commencer l'installation . - Page 23 insTallaTion eT configuraTion de l'adaPTaTeur b .3 Sélectionnez un dossier de destination pour l'installation b .4 Un écran vous indique l'état du processus d'installation . du logiciel en cliquant « Browse » (Parcourir) ou cliquez simplement « Next » (Suivant) pour sélectionner l'emplacement par défaut pour l'installation .
- Page 24 insTallaTion eT configuraTion de l'adaPTaTeur b .5 Une fenêtre peut apparaître avec le message « The software you b .6 Lorsque vous y êtes invité, branchez l'adaptateur . are installing… » (Le logiciel que vous installez . . .) . Ceci n'indique PAS qu'il y a un problème .
- Page 25 BELkIN F7D1102 MICRO WIRELESS USB ADAPTER b .7 L'assistant d'ajout de nouveau matériel apparaît dans b .8 Cliquez sur « Finish » (Terminer) pour les 15 secondes . Sélectionnez « Install the software redémarrer votre ordinateur .
-
Page 26: Connexion À Un Réseau Sans Fil Wi-Fi ® Sécurisé
insTallaTion eT configuraTion de l'adaPTaTeur Connexion à un réseau sans fil Wi-Fi sécurisé ® Si vous choisissez de vous connecter à un réseau sécurisé, déterminez le type de sécurité utilisée (WPA/WPA2 ou WEP) et utilisez le champ approprié de la boîte de dialogue . le Wired equivalent Privacy (WeP) est un protocole de sécurité moins sûr, mais plus fréquemment employé... -
Page 27: Dépannage
Observez les voyants sur votre routeur sans fil. Si vous utilisez un Vérifiez que les pilotes de l'adaptateur soient bien installés . routeur sans fil Belkin, les voyants devraient être comme suit : Cliquez avec le bouton droit sur l'icône « Poste de travail » du •... - Page 28 Pour de plus amples informations sur la configuration du SSID, reportez- vous à la documentation accompagnant votre routeur sans fil ou votre point d'accès . Si le problème persiste même dans un rayon restreint, veuillez communiquer avec l'assistance technique de Belkin .
- Page 29 » . Si le problème persiste même dans un rayon restreint, autres canaux, dépendamment de votre région . Consultez veuillez communiquer avec l'assistance technique de Belkin . le manuel de votre routeur ou de votre point d'accès pour de...
- Page 30 Adaptateur fil de votre adaptateur . Dans la boîte de dialogue Propriétés, sans fil Belkin Basic en fonction . Ceci se produit parce que sélectionnez le bouton « Configure » (Configurer) à partir de Windows doit gérer deux connexions réseau sans fil actives .
- Page 31 dÉPannage Quelle est la différence entre 802.11g et 802.11n ? l'adaptateur fonctionne mal ou la connexion est lente lorsque l'ordinateur possède une carte réseau ethernet intégrée . À l'heure actuelle, il existe trois normes de réseaux sans fil les plus courants, qui transmettent des données à des débits différents . Chaque norme est basée sur la désignation pour certifier les normes Ceci survient lorsque votre ordinateur possède une carte réseau .
- Page 32 dÉPannage Tableau comparatif des réseaux sans fil Technologie surf surf /Share N MIMO Play bi-bande MIMO sans fil (802.11g) (1x1 802.11n) 802.11n 802.11n débit de Jusqu'à 54 Mbps* Jusqu'à 150 Mbps* Jusqu'à 300 Mbps* Jusqu'à 300 Mbps* données* fréquence Les appareils domestiques Les appareils domestiques Les appareils domestiques Utilise les bandes courants tels que téléphones...
- Page 33 Numéro adresse INterNet AUTRICHE 0820 200766 www.belkin.com/de/networking/ Vous trouverez des informations techniques supplémentaires sur le site www .belkin .com, dans la zone d'assistance technique . www.belkin.com/nl/networking/ BELGIQUE 07 07 00 073 www.belkin.com/fr/networking/ Si vous souhaitez contacter l'assistance technique par téléphone, RÉPUBLIQUE TCHÈQUE 239 000 406...
-
Page 34: Informations
à assurer une protection raisonnable contre les interférences nuisibles au sein d'une installation domestique . Nous, Belkin International, Inc ., sis au 12045 Waterfront Drive, Los Angeles, CA 90094, États-Unis, déclarons sous notre L'appareil génère, utilise et peut irradier une énergie de fréquence seule responsabilité... - Page 35 à l'utilisateur que toute modification, de risquerait de vous priver du droit d'utiliser l'appareil . quelque nature que ce soit et non agréée par Belkin International, Inc ., lui retire le droit d'utiliser l'appareil . REMARQUE IMPORTANTE : déclaration sur la radioexposition...
- Page 36 [Italian] alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE. Latviski Ar šo [Belkin Ltd Belkin Ltd ] deklar , ka [F7D1102] / iek rtas tips] atbilst Direkt vas 1999/5/EK Pour en savoir plus sur l'élimination de ce produit, visitez [Latvian] b tiskaj m pras b m un citiem ar to saist tajiem noteikumiem.
-
Page 37: Garantie Produit Limitée De 2 Ans De Belkin International, Inc
été arrêtée), Belkin proposera soit un remboursement ou une note de crédit pour l'achat d'un autre produit de Belkin .com, pour un montant égal à celui du prix d'achat du produit, tel que figurant sur la preuve d'achat originale... - Page 38 Belkin se réserve le droit d'examiner le produit Belkin endommagé . Pour une demande d'intervention Tous les frais d'expédition du produit Belkin à l'adresse de Belkin en Procédez comme suit pour obtenir une vue de son inspection seront entièrement à la charge de l'acheteur .
- Page 39 . Il se peut donc que les limites ci-dessus ne s'appliquent pas dans votre cas . BELkIN NE PEUT EN AUCUN CAS ÊTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, DIRECTS, INDIRECTS OU MULTIPLES, Y COMPRIS, MAIS SANS S'Y LIMITER, LES PERTES COMMERCIALES OU DE REVENUS DÉCOULANT DE LA VENTE OU...
- Page 40 © 2010 Belkin International, Inc . Tous droits réservés . Toutes les raisons commerciales sont des marques déposées de leurs fabricants respectifs . Windows et Windows Vista sont des marques déposées ou des marques de commerce de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
