Notice d'utilisation originale
Boîtier de commande AS-i d'arrêt
d'urgence de sécurité
FR
AC012S

Publicité

Table des Matières
loading

Sommaire des Matières pour IFM AC012S

  • Page 1 Notice d‘utilisation originale Boîtier de commande AS-i d'arrêt d'urgence de sécurité AC012S...
  • Page 2: Table Des Matières

    Contenu 1 Remarque préliminaire ����������������������������������������������������������������������������������������3 1�1 Explication des symboles ������������������������������������������������������������������������������3 2 Consignes de sécurité �����������������������������������������������������������������������������������������3 2�1 Exigences relatives à la sécurité de l'application �������������������������������������������4 3 Limite de fourniture ����������������������������������������������������������������������������������������������4 4 Fonctionnement et caractéristiques ���������������������������������������������������������������������5 5 Description du fonctionnement et consignes de raccordement ���������������������������5 6 Montage ���������������������������������������������������������������������������������������������������������������6 6�1 Eléments de service et d'indication ���������������������������������������������������������������7 7 Raccordement électrique �������������������������������������������������������������������������������������7...
  • Page 3: Remarque Préliminaire

    1 Remarque préliminaire Données techniques, homologations, accessoires et informations supplémentaires sur www�ifm�com� La notice fait partie de l'appareil� Elle s'adresse à des personnes compétentes selon la Directive CEM, la Directive Basse Tension, la Directive Machine et les règlements de sécurité�...
  • Page 4: 2�1 Exigences Relatives À La Sécurité De L'application

    ► Remplacer les appareils endommagés� 3 Limite de fourniture 1 module de sécurité AS-i compact d'arrêt d'urgence, 1 notice d'utilisation AC012S avec la référence 80269313� Si l'un des composants mentionnés manque ou est endommagé, contacter l'une...
  • Page 5: Fonctionnement Et Caractéristiques

    Le module de sécurité AS-i compact d'arrêt d'urgence consiste en deux esclaves AS-i : un participant de sécurité et un participant non sécurité� Le module de sécurité AS-i compact d'arrêt d'urgence (AC012S) sert à la détection des états de commutation relatifs à la sécurité� Pour ce faire, une table de code de 8 x 4 bits est transmise par le système AS-i et est évaluée par le...
  • Page 6: Montage

    Les produits décrits dans cette notice ont été développés pour assumer les fonctions relatives à la sécurité en tant qu'éléments d'une installation complète ou d'une machine� Un système de sécurité complet comporte en règle générale des capteurs, des unités d'évaluation, des appareils de signalisation et des concepts pour une mise en sécurité�...
  • Page 7: 6�1 Eléments De Service Et D'indication

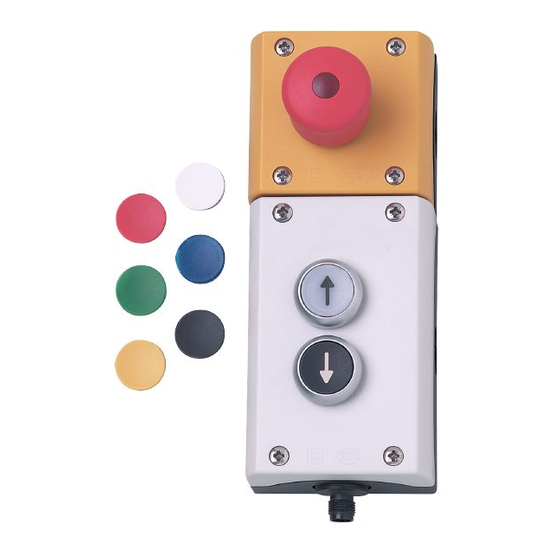

    6.1 Eléments de service et d'indication 1: LED 2: LED esclave AS-i non sécurité 3: 8 trous de fixation 4: bouton-poussoir non lumineux (normalement fermé) 5: bouton-poussoir lumineux (normalement ouvert) 6: bouton d'arrêt d'urgence lumineux inviolable selon ISO 13850 ; retour en position initiale en tirant 7: 8 vis de fixation (partie supérieure du boîtier) 8: LED esclave AS-i de sécurité...
  • Page 8 connecteur M12 broche AS-i + AS-i - AS-i - AS-i + 1: LED rouge / LED verte / LED jaune (pas visibles en cas de boîtier fermé) 2: connecteur M12 3: LED blanche, esclave AS-i non sécurité 4: Ne pas changer les connexions électriques ! 5: LED rouge, sortie alarme Bits de données esclave AS-i de sécurité...
  • Page 9: Adressage

    Les mots de code 0000, XX00 et 00XX provoquent la mise de l'installation en sécurité par le moniteur de sécurité AS-i� Pour plus de détails sur l'effet des bits de données sur la séquence de transmission, consulter le manuel sur le logiciel de configuration (voir le chapitre " Composants de contrôle ")�...
  • Page 10: Fonctionnement

    Accessoires (option) Etiquette arrêt d'urgence en quatre langues (allemand, anglais, français, italien) ; référence E7003S� 9 Fonctionnement Vérifier le bon fonctionnement de l'appareil� Affichage par LED sur le circuit imprimé : • LED verte : alimentation o�k� • LED rouge allumée : erreur de communication AS-i, l'esclave ne participe pas à l'échange "...
  • Page 11: Données Caractéristiques De Sécurité

    50 ms dès la présence du signal à AC012S jusqu'à la commutation des sorties de sécurité du moniteur de sécurité� Ici, les temps de commutation des relais ou contacteurs externes raccordés à la sortie relais du module de sortie ne sont pas pris en compte�...
  • Page 12: Données Techniques

    11 Données techniques Esclave AS-i de sécurité Technologie de sortie 2 entrées de sécurité / 1 sortie LED non sécurité Tension d'alimentation 26,5���31,6 V DC Consommation < 50 mA Entrées Technologie DC PNP Tension d'alimentation via AS-i Plage de tension ≥...
  • Page 13 Plage de tension ≥ 20 V DC Protection contre les courts circuits Courant d'entrée haut/bas 4 mA Sortie LED Alimentation via AS-i Protection contre les courts circuits Chien de garde intégré Courant max� total sortie 10 mA blanc AS-Interface / version 2�1 / mode d'adressage étendu est possible Profil AS-i...
  • Page 14: Schéma D'encombrement

    12 Schéma d'encombrement 58,5 106,5...
  • Page 15: Correction De Défauts

    13 Correction de défauts Les LED du module de sécurité AS-i compact d'arrêt d'urgence affichent les états de fonctionnement défectueux (→ chapitre 9 Fonctionnement). 14 Maintenance, réparation et élimination En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à...
