D15 PRINT: Emission de textes ou valeurs de
paramètres Q

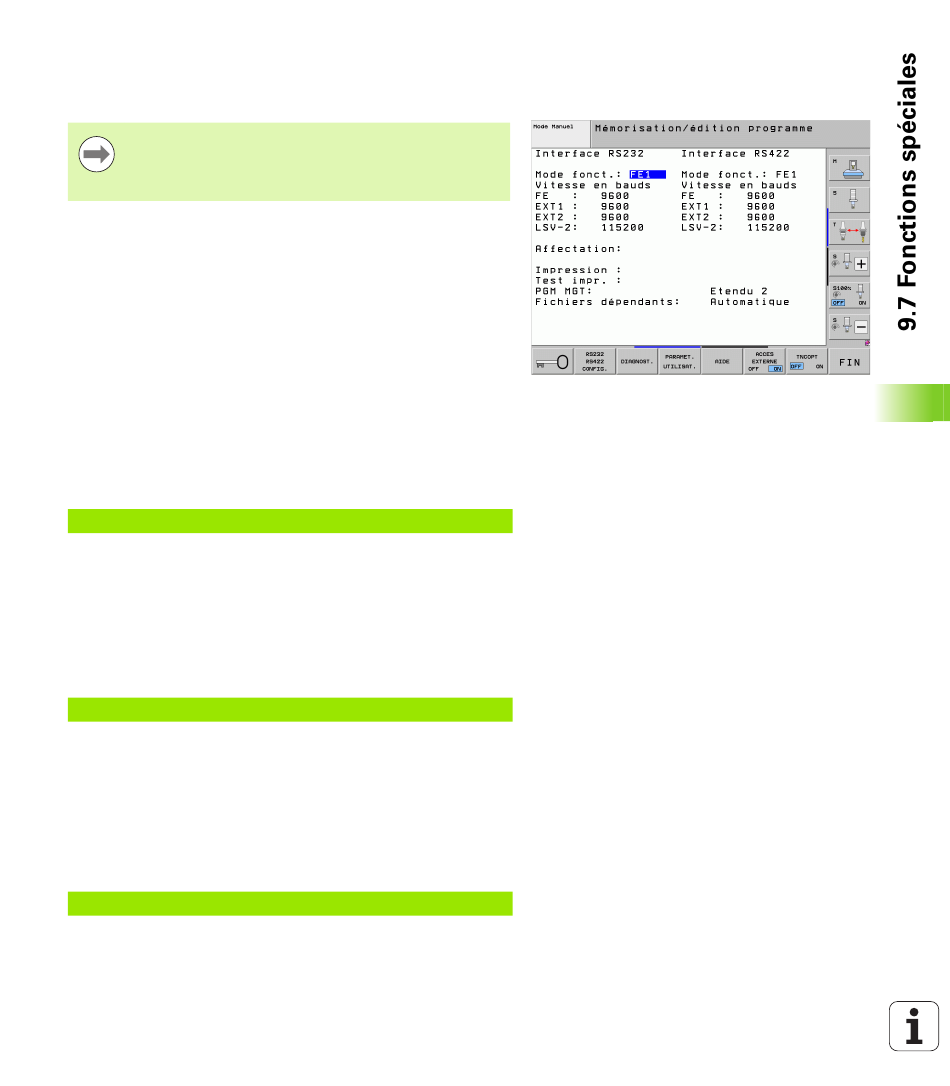

Configurer l'interface de données: dans le menu PRINT ou
PRINT-TEST, définir le chemin vers lequel la TNC doit
mémoriser les textes ou valeurs de paramètres Q. voir
„Affectation", page 568.
Avec la fonction D15, vous pouvez sortir les valeurs des paramètres Q
et les messages d'erreur via l'interface de données, par ex. sur une
imprimante. En mémorisant les valeurs de manière interne ou en les
transmettant à un calculateur, la TNC les enregistre dans le fichier
%FN15RUN.A (sortie pendant l'exécution du programme) ou dans le
fichier %FN15SIM.A (sortie pendant le test du programme).
La sortie est mise en attente et elle est déclenchée au plus tard à la
fin du programme ou si vous arrêtez celui-ci. En mode de
fonctionnement pas à pas, le transfert des données à lieu à la fin de la
séquence.
Emission de dialogues et messages d'erreur avec FN: PRINT
„valeur numérique"
Valeur de 0 à 99:
à partir de 100:
Exemple: émettre le numéro de dialogue 20
N67 D15 P01 20 *
Emission de dialogues et paramètres Q avec D15 PRINT
„paramètres Q"
Exemple d'application: édition du procès-verbal d'étalonnage d'une
pièce.
Vous pouvez sortir simultanément jusqu'à 6 paramètres Q et valeurs
numériques. La TNC les sépare par des barres obliques.
Exemple: sortie du dialogue 1 et de la valeur numérique de Q1
N70 D15 P01 1 P02 Q1 *

D19 PLC: transmission de valeurs au PLC

La fonction D19 permet de transférer au PLC jusqu'à deux valeurs
numériques ou paramètres Q.
Résolutions et unités de mesure: 0,1 µm ou 0,0001°
Exemple: transférer au PLC la valeur numérique 10
(correspondant à 1µm ou 0,001°)
N56 D19 P01 +10 P02 +Q3 *
HEIDENHAIN iTNC 530
Dialogues pour cycles constructeur
Messages d'erreur PLC
