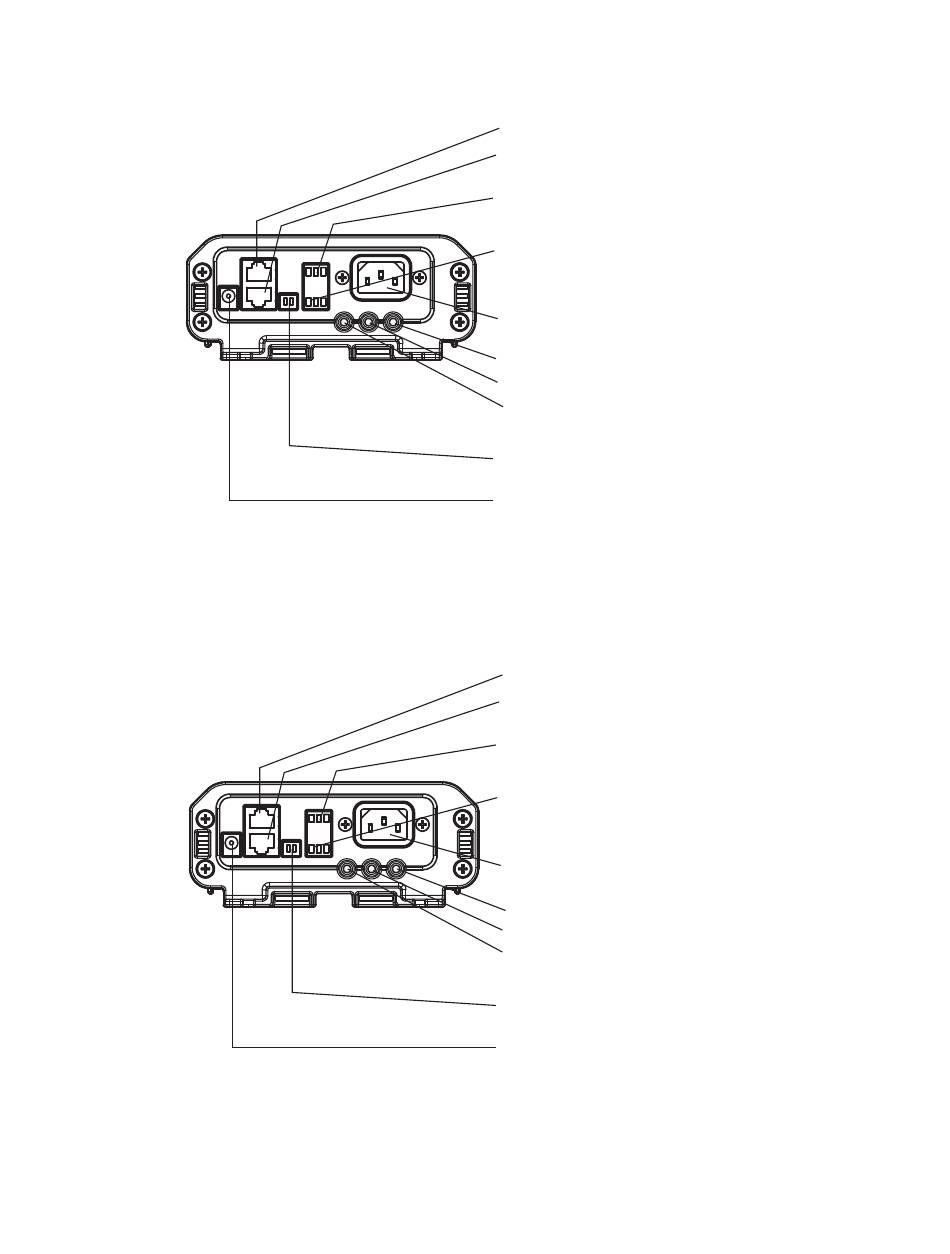

Câblage des contrôleurs séries C et D
Série C
Série D
20
Cat 5 supérieur- Futurs accessoires
Cat 5 inférieur- Capteur d'UV
Relais d'alarme A (gauche à droite)
normalement fermé/commun/
normalement ouvert
Relais d'alarme B (gauche à droite)
normalement fermé/commun/
normalement ouvert
Entrée en courant alternatif 100-240 V c.a.
50/60 Hz
Droite- Mise à la terre du châssis
Centre- Capteur de débit
Gauche- Câble d'antenne
Transmetteur 4-20 mA (« Boucle + »
à gauche, « Boucle - » à droite)
Futurs accessoires
Cat 5 supérieur- Futurs accessoires
Cat 5 inférieur- Capteur d'UV
Relais d'alarme A (gauche à droite)
normalement fermé/commun/normalement
ouvert
Relais d'alarme B (gauche à droite)
Normalement fermé/commun/normalement
ouvert
Entrée en courant alternatif 100-240 V c.a.
50/60 Hz
Droite- Mise à la terre du châssis
Centre- Capteur de débit
Gauche- Câble d'antenne
Transmetteur 4-20 mA (« Boucle + » à
gauche, « Boucle - » à droite)
Futurs accessoires
