Installation
Cet appareil ne peut être utilisé ou installé sans le support ou
d'autres accessoires de montage. Il est fortement recommandé
de demander l'aide d'un technicien NEC qualifi é et autorisé afi n
d'assurer une installation appropriée. La non-observation des
normes NEC des procédures de montage peut endommager le
matériel ou blesser l'utilisateur ou l'installateur. La garantie du
produit ne couvre pas les dommages causés par une installation
incorrecte. La non-observation de ces directives peut annuler la
garantie.
Montage
NE montez PAS le moniteur vous-même. Demandez l'aide du
revendeur. Il est fortement recommandé de demander l'aide
d'un technicien qualifi é afi n d'assurer une installation correcte.
Inspectez l'emplacement de montage de l'unité. Le montage
mural ou sur plafond reste sous l'entière responsabilité du
client. Tous les types de murs ou plafonds ne sont pas aptes à
supporter le poids de l'unité. La garantie du produit ne couvre
pas les dommages causés par une installation incorrecte, la
transformation de l'unité ou les catastrophes naturelles. La non-
observation de ces directives peut annuler la garantie.
NE bloquez PAS les ouvertures de ventilation avec des
accessoires de montage ou d'autres accessoires.
Pour le personnel qualifi é de NEC :
Pour garantir une installation sûre, utilisez au moins deux
fi xations pour monter l'unité. Montez l'unité à son emplacement
défi nitif.
Prenez note des points suivants lors du
montage mural ou sur plafond
•
Tout accessoire de montage non approuvé par NEC
doit répondre aux exigences de la méthode de montage
compatible VESA (FDMIv1).
•
NEC recommande fortement
l'utilisation de vis de taille
M6 (de 11-12 mm et d'une
longueur égale à la
largeur du support et
de la rondelle). Vérifi ez la
profondeur du trou de
montage requis si vous utilisez
des vis plus longues que
11-12 mm. (Force de serrage
recommandée : 470 - 635 N•cm)
NEC recommande les interfaces
de montage conformes à la
norme UL1678 en Amérique
du Nord.
•
Avant de procéder au montage, inspectez l'emplacement
choisi afi n de vous assurer qu'il est assez solide pour
supporter le poids de l'unité et que l'unité elle-même ne
risque pas d'être endommagée.
•
Reportez-vous aux instructions fournies avec le matériel de
montage pour des informations détaillées.
•

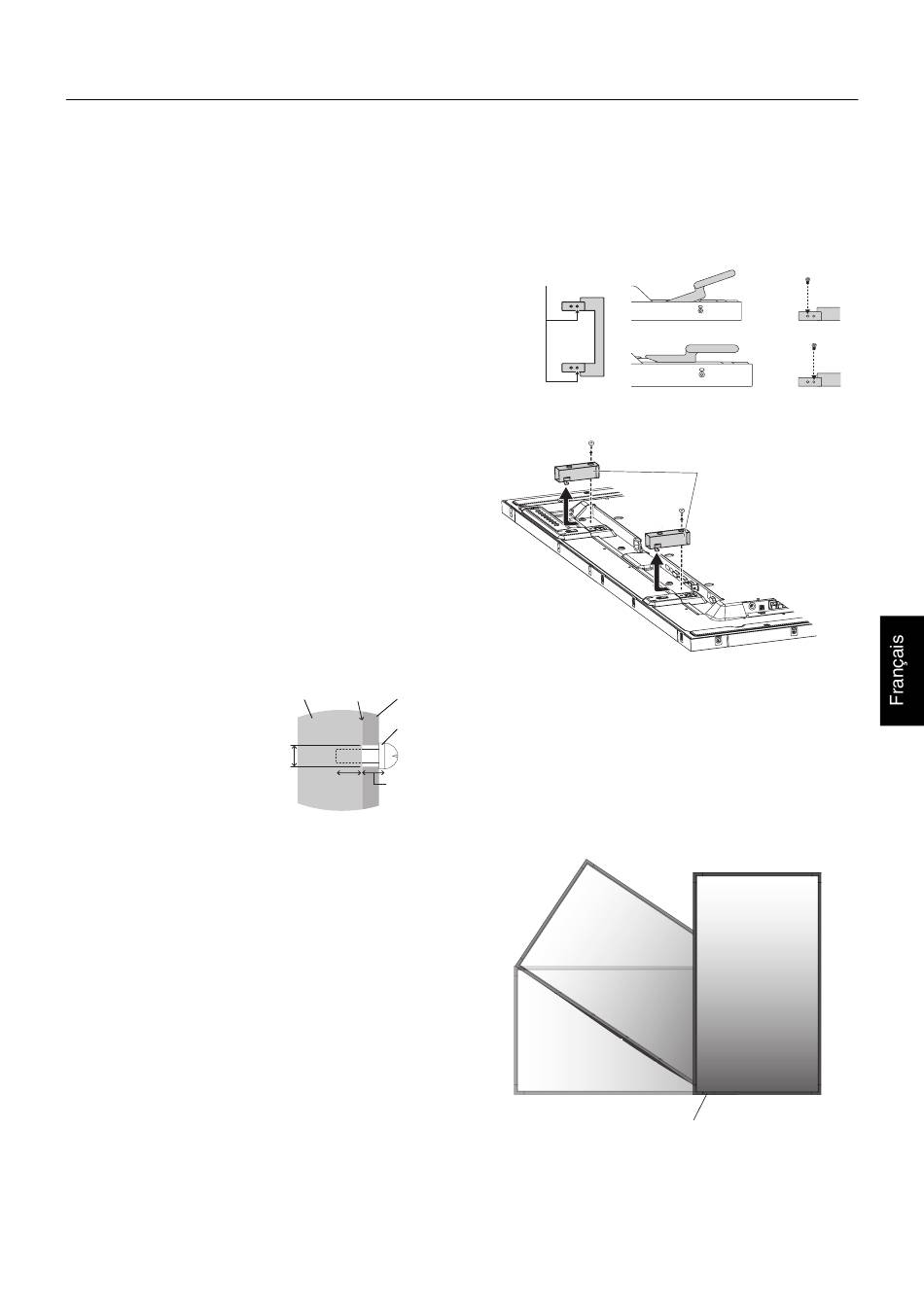

Assurez-vous qu'il n'y a pas d'espace entre le moniteur et le
support.
Sans
Support de
Unité
interstice
montage
Rondelle
moins de 8,5 mm
Vis
de diamètre
11-12 mm
Épaisseur du
support et de
la rondelle
La longueur de la vis doit
être égale à la profondeur du
trou de montage (11-12 mm)
+ l'épaisseur du support de
montage et de la rondelle. Le
diamètre du trou du support
doit être inférieur à 8,5 mm.
Utilisation d'un support mural facultatif (WM-46S-L/
WM-46S-P)
•
Si vous utilisez un support mural facultatif (WM-46S-L/
WM-46S-P) ou qu'il n'y a pas suffi samment d'espace
à l'arrière, les poignées doivent être dans la position
allongée au lieu de la position normale. Voir le schéma
ci-dessous :
Modifi cation de la
position des vis
•
Il est possible que vous deviez retirer les supports du
socle. Voir le schéma ci-dessous :
Si le support du socle gêne le montage des accessoires,
il est possible que vous deviez également le retirer.
Orientation
•
Lorsque vous utilisez l'écran en position portrait, le moniteur
doit être tourné dans le sens des aiguilles d'une montre,
de sorte que le côté gauche se trouve vers le haut et que
le voyant lumineux se trouve vers le bas. Cela permet
une ventilation appropriée et prolonge la durée de vie du
moniteur. Une mauvaise ventilation peut réduire la durée de
vie du moniteur.
Français-5
Position normale
Position allongée
Support du socle facultatif
Voyant lumineux
