6.
Attachez un pont roulant aux anneaux de levage et soulevez la plaque centrale.
7.
Baissez lentement la plaque centrale sur la plaque de distributeur. Veillez à ce que les
goujons de guidage s'alignent sur les trous de localisation de la plaque centrale.
8.
Déconnectez le pont roulant et retirez les anneaux de levage.
9.
Posez les vis fixant la plaque centrale à la plaque de distributeur. Serrez les vis au couple
spécifié, en diagonale en partant du centre vers l'extérieur. Reportez-vous aux schémas de
montage pour les valeurs de couple de serrage à respecter.

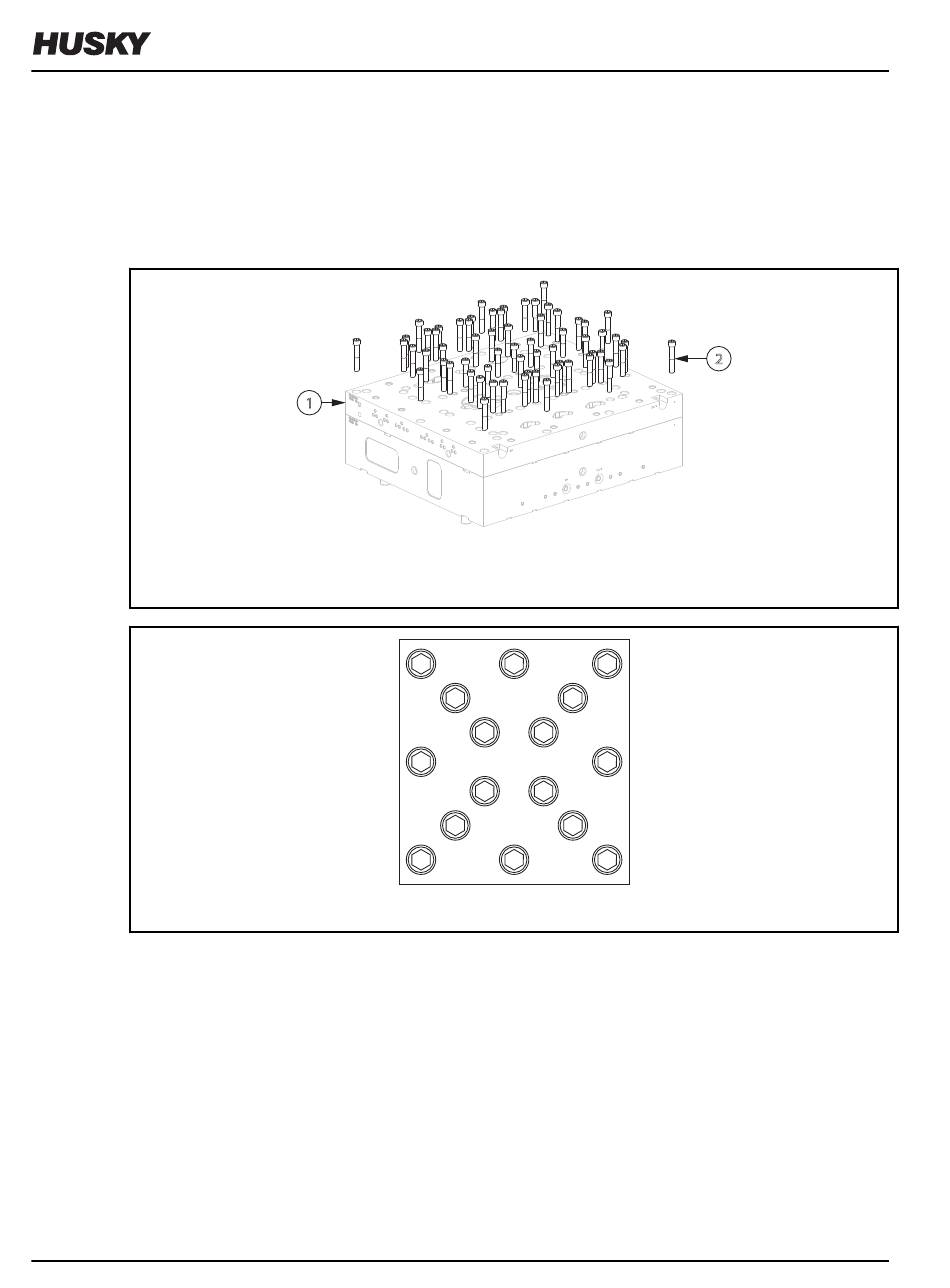

Figure 5-20 : Installation des vis de la plaque centrale
1. Plaque centrale 2. Vis
Figure 5-21 : Séquence de serrage
10. Installez les goupilles d'alignement.
66
v 2.0 — Août 2018
1
10
8
1
13
4
6
11
Système de distributeur à pointe chaude
15
12
5
3
14
2
7
16
9
Installation de la plaque centrale (le cas échéant)
série Ultra
