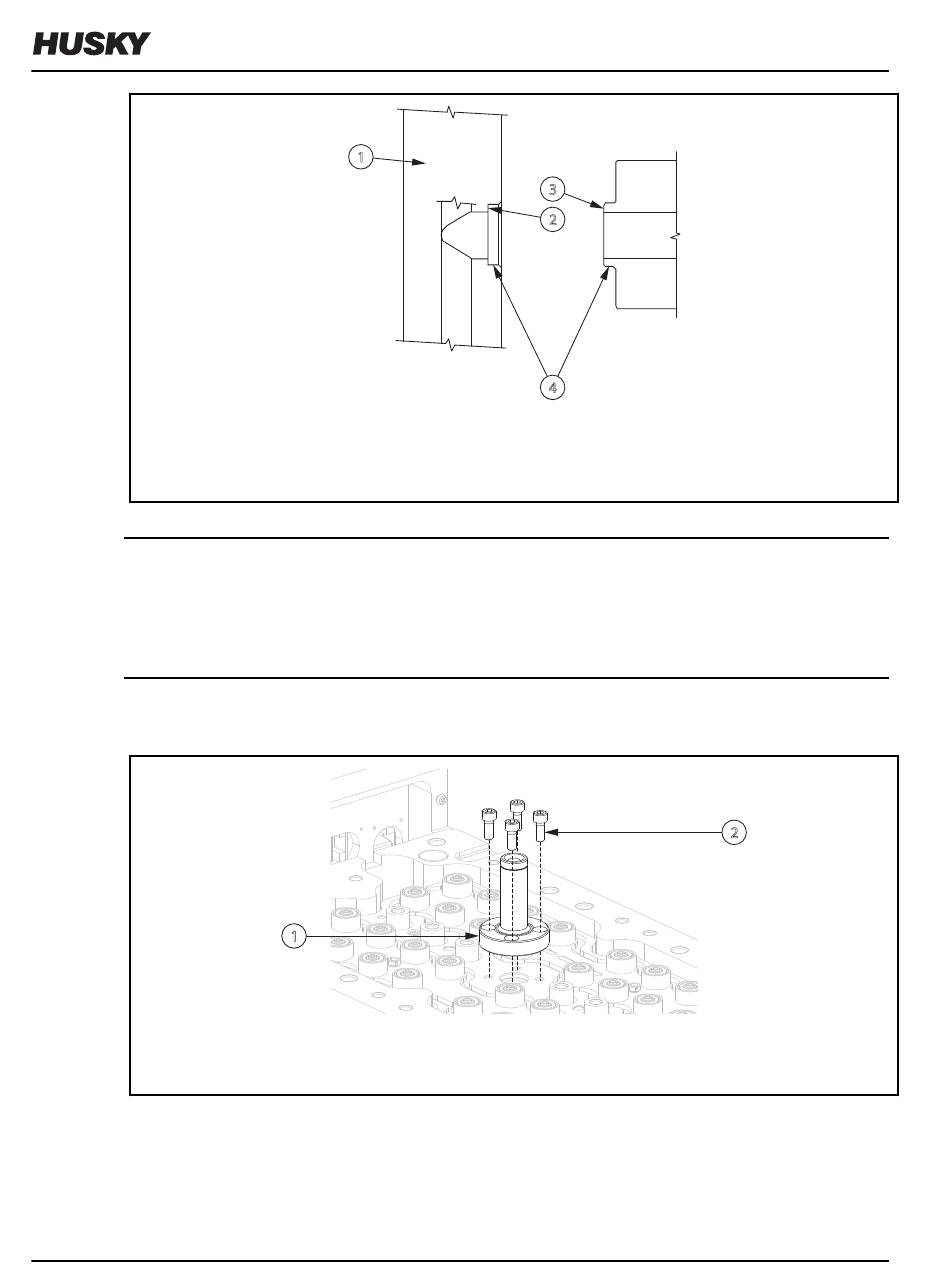

Figure 5-7 : Faces d'étanchéité entre la cheminée d'injection et le distributeur
1. Distributeur 2. Face du logement à emboîtement 3. Face à emboîtement 4. Diamètres de
positionnement
PRUDENCE !
Risque d'écrasement – risque de détérioration de l'équipement. Les vis utilisées pour
installer les cheminées d'injection doivent répondre à des exigences spécifiques. N'utilisez
que les vis indiquées dans les schémas de montage, faute de quoi l'équipement pourrait
être endommagé.
2.
Appliquez un lubrifiant antigrippage haute température sur les vis utilisées pour l'installation
de la cheminée d'injection. Pour plus d'informations sur les lubrifiants recommandés,
reportez-vous à la
Figure 5-8 : Installation de la cheminée d'injection
1. Cheminée d'injection 2. Vis
3.
Installez la cheminée d'injection et serrez toutes les vis en diagonale à la moitié du couple
spécifié. Reportez-vous aux schémas de montage pour les valeurs de couple de serrage à
respecter.
54
v 2.0 — Août 2018
1
Section
3.4.
1
Système de distributeur à pointe chaude
3
2
4
Installation de la cheminée d'injection
série Ultra
