Utilisation des menus M-VUE
Option électrovanne
(Les étapes 5 et 6 ne sont actives que si électrovanne externe est choisi.)
Le menu principal est accessible par les touches magnétiques H1 et H2 et sert à
étalonner et programmer le boîtier.
Une fois que l'option électrovanne externe a été choisie, utilisez H1 pour allumer P5 et sélectionnez le type d'actionneur
(utilisez P3 comme référence). Utiliser H2 pour entrer dans le menu, puis H1 pour sélectionner le type d'actionneur :
• P3 s'allume en rouge et vert pour les actionneurs normalement fermés
• P3 s'allume en vert pour les actionneurs normalement ouverts
Une fois la sélection effectuée, confirmez avec H2
(les LED clignotent en vert pendant 2 secondes)
s
M-VUE
H1
H2
P1
P6
P5
P2
P3
P4
L'alarme 1 peut être activée ou désactivée à l'aide de H1 pour allumer P4 et sélectionnez l'option alarme (utilisez P3 comme
référence). Utilisez H2 pour entrer dans le menu, puis H1 pour sélectionner l'option :
• P3 s'allume en rouge et vert pour activer Alarme électrovanne 1
• P3 s'allume en vert pour désactiver Alarme électrovanne 1
Une fois la sélection effectuée, confirmez avec H2
(les LED clignotent en vert pendant 2 secondes)
M-VUE
s
H1
H2
P6
P1
P5
P2
P3
P4
Note : si vous approchez H1 dans
cette position, l'option suivante P4
vient en clignotant
26
Crane ChemPharma & Energy

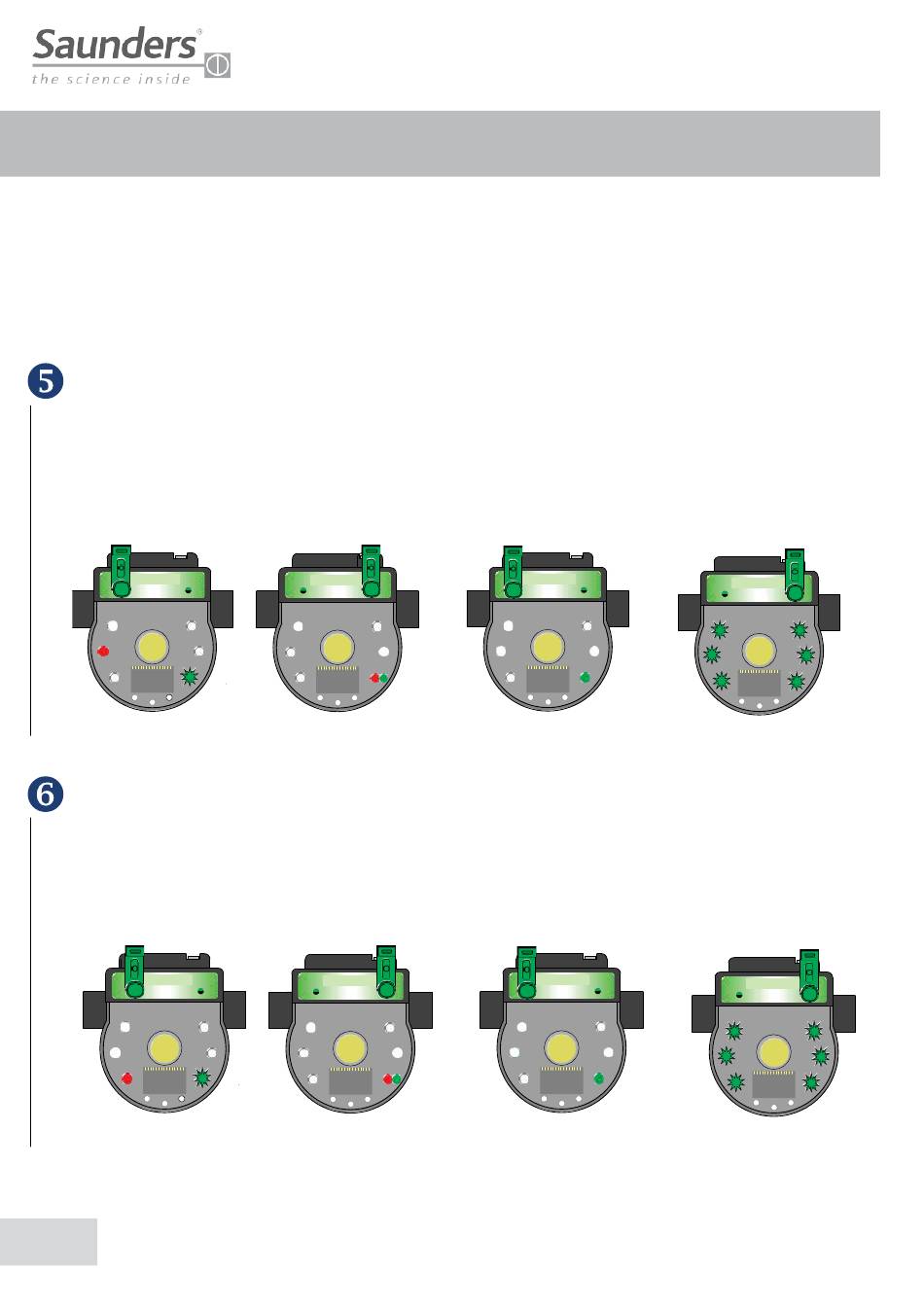

Sélectionnez le type d'actionneur
approchez H2
M-VUE
s
H1
H2
H1
P1
P6
P5
P2
P4
P3
Fail Close
P3 - vert/rouge
Sélectionnez configuration Alarme 1
approchez H2
M-VUE
s
H2
H1
P1
P6
P5
P2
P4
P3
Alarme 1
Activer P3 -
vert/rouge
Changez le type
Confirmez le type d'actionneur
d'actionneur
approchez H1
M-VUE
s
H2
H1
P1
P6
P5
P2
P4
P3
Fail Open
P3 - Vert
Modifiez configuration
Confirmez configuration Alarme 1
Alarme 1
approchez H1
M-VUE
s
H2
H1
P6
P1
P5
P2
P4
P3
Alarme 1
Désactiver P3 -
Vert
approchez H2
M-VUE
s
H1
H2
P1
P6
P5
P2
P4
P3
Confirmez le type d'actionneur
Toutes les LED clignotent en
vert pendant 2 secondes
approchez H2
M-VUE
s
H1
H2
P6
P1
P5
P2
P4
P3
Confirmer configuration Alarme 1
Toutes les LED clignotent en
vert pendant 2 secondes
