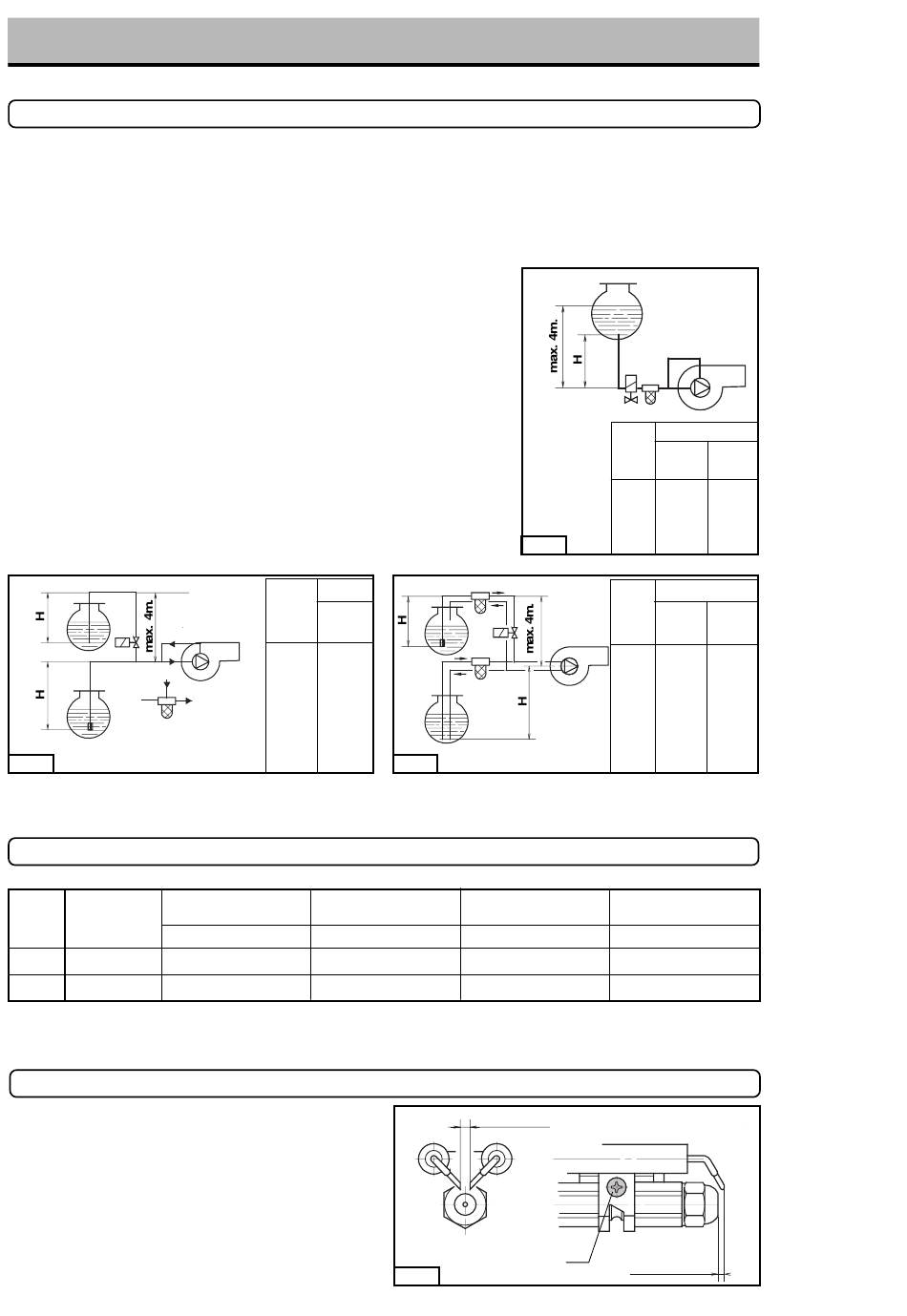

Installations hydrauliques
IMPORTANT : Avant de mettre en fonction le brûleur, il faut s'assurer que le tube de retour du fioul ne soit pas obstrué. Une contre-pression
excessive provoquerait la rupture de l'organe d'étanchéité de la pompe. La pompe est prévue pour un fonctionnement en bitube. Pour le
fonctionnement en mono-tube, il faut dévisser le bouchon de retour (12 fig. 17), supprimer la vis de by-pass (11) et ensuite revisser le
bouchon (12).
Installation en mono-tube par gravité
Amorçage de la pompe
(H = différence de niveau; L = lg. maximum tube aspiration; f f f f f i = diamètre interne du tube)
- Dans l'installation en fig. 18, il faut desserrer le raccord du vacuomètre (8 fig. 17) jusqu'à la
sortie du fioul.
- Dans les installations en fig. 19 et 20, mettre en marche le brûleur et attendre l'amorçage.
Si la mise en sécurité se produit avant l'arrivée du fioul, attendre au moins 20 secondes,
puis recommencer cette opération.
Il ne faut pas dépasser la dépression max. de 0,4 bar (30 cm Hg), au-dessus de cette valeur,
il y a dégazage du fioul.
Les tuyauteries doivent être parfaitement étanches. Dans les installations par dépression, la
tuyauterie de retour doit arriver à la même hauteur que celle d'aspiration. Dans ce cas il n'y
a pas besoin de clapet de pied. Dans le cas contraire, le clapet de pied est indispensable.
Cette deuxième solution est moins sûre que la précédente en raison du manque d'étan-
chéité éventuel de ce clapet.
- Il est nécessaire d'installer un filtre sur la ligne d'alimentation du fioul.
Filtre
éventuel
fig. 19
Tableau des débits et préréglages
Brûleur
Type de gicleur
0,55 - 80°S
FU 25
FU 35
0,75 - 60°W
(Gicleurs conseillés : Danfoss type S - Delavan type W)
Réglage des électrodes
IMPORTANT :
Avant de démonter ou monter le gicleur, desserrer la vis (A fig. 21)
et avancer les électrodes.
L mètres
H
f f f f f i
mètres
6 mm.
0
50
0,5
45
1
40
1,5
35
2
25
3
15
3,5
12
Pression à la
Débit de fioul
pompe
bar
13
13
fig. 18
fig. 20
Réglage du volet
d'entrée d'air
Repère
kg/h.
1,9
2,3
2,6
3.1
+ -
4 0,3 mm.
fig. 21
Brûleur
L mètres
H
f f f f f i
f f f f f i
mètres
6 mm.
8 mm.
0,5
10
20
1
20
40
1,5
40
80
2
60
100
L mètres
H
f f f f f i
f f f f f i
mètres
8 mm.
10 mm.
0
35
100
0,5
30
100
1
25
100
1,5
20
90
2
15
70
3
8
30
3,5
6
20
Puissance
utile
kW
27,3
36,8
A
2 / 2,5 mm.
