Chaudière livrée avec régulation RTE 2
La régulation PERGE RTE 2 est une régulation automatique en fonction de la température extérieure. Elle peut être complétée par une
commande à distance à horloge hebdomadaire et journalière.
N.B. : La commande à distance H.T.E / R.T.E n'est pas nécessaire si la chaudière est équipée d'un thermostat d'ambiance T.H.1
(réf. 900 007) à action sur le circulateur.
Le régulateur est livré monté et raccordé d'usine. La sonde de départ est déjà raccordée.
Raccorder la sonde extérieure - deux fils - et la commande à distance - quatre fils - (fig. 15 et 16).

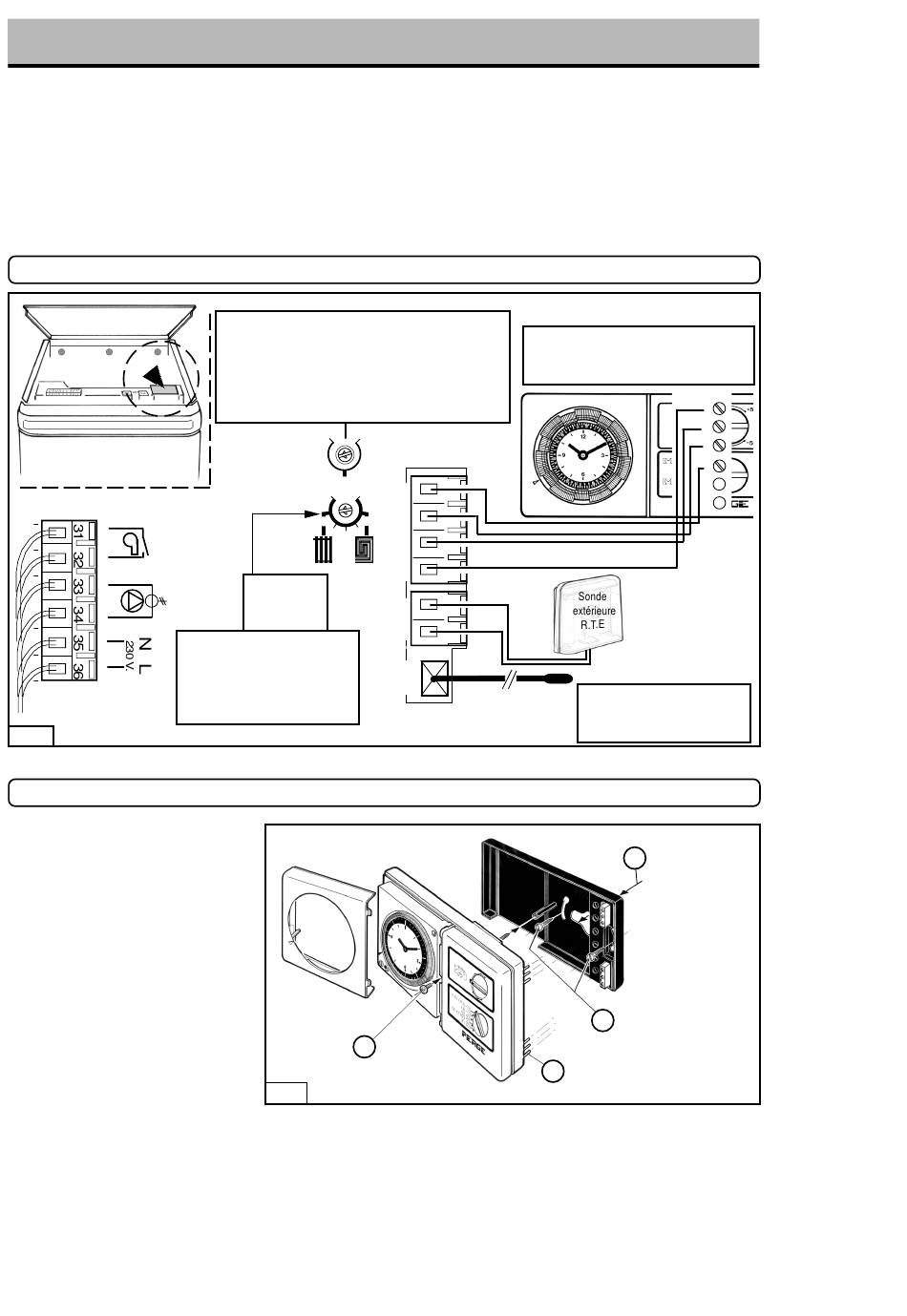

Raccordements de la régulation RTE 2
A
fig. 15
Mise en place de la commande à distance HTE / RTE
La commande à distance HTE / RTE peut
être placée à environ 1.50 m. du sol et pas
obligatoirement dans une pièce d'habitation
(fig. 16).
1 - socle avec passage des 4 fils (0.75 mm²
isolé),
2 - fixation du socle au mur par 2 vis,
3 - broches de contact,
4 - vis de fixation du boîtier sur le socle.
Réglage parallèle, en position médiane correspond à
20°C. ambiants environ. Pour augmenter cette tem-
pérature, tourner vers + 5 (vers - 5 pour diminuer).
Le régulateur est livré en position, + 3° K.
Le raccordement d'une commande à distance an-
nule automatiquement l'effet de ce potentiomètre
+5°
1.4
1.2
0.9
Potentiomètre
de réglage de
la pente
Pour une installation radia-
teurs, réglage de base : 1,2 (ré-
glage d'usine)
Pour une installation plancher
chauffant réglage conseillé : 0,6
fig. 16
Régulation automatique
d'une commande à distance HTE / R.T.E
-5°
C4
0.4
C3
C2
C1
Sonde
extérieure
Sonde
de départ
4
Les bornes C1,C2,C3,C4, sont exclusi-
vement réservées au raccordement
La sonde de départ "R.T.E"
est livrée équipée d'un
câble gris (lg. 2 mètres)
1
2
* Pour l'utilisation de la
commande à distance H.T.E /
3
R.T.E, consulter la notice livrée
avec l'appareil.
1
2
3
4
