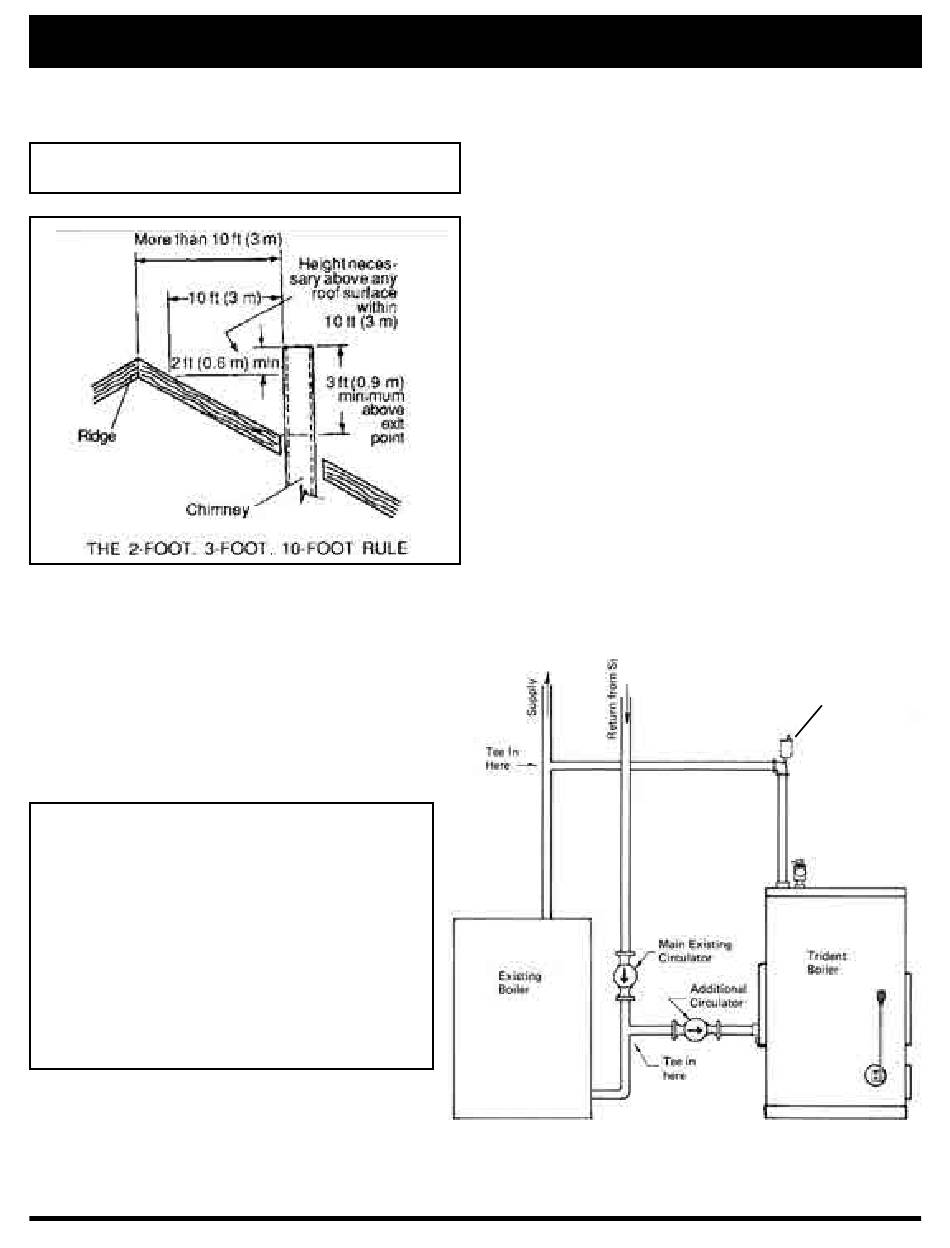

de sortie de la cheminée et 60 cm (2 pieds) au-dessus de
l'objet le plus haut situé dans un rayon de 3 m (10 pieds).
ne RaCCoRdeZ Pas Cet aPPaReil à un Conduit
utilisÉ PaR un autRe aPPaReil.
Fig. 5
La longueur du conduit ne doit pas dépasser 2 m (8 pieds)
et il ne doit pas comporter plus de deux coudes. Tous les
tronçons horizontaux doivent avoir une pente de 8 mm/m
(1/4"/pied). La cheminée doit avoir un tirage minimum de
1,5 mm (0,06") de colonne d'eau. On peut installer une
soupape barométrique pour empêcher un tirage excessif
ou irrégulier. Le conduit d'évacuation des gaz doit être fixé
par des vis à tôle sur chaque raccord.
Remarque:
Les commandes aquastat fournies avec le
chauffe-eau Trident ne servent qu'à maintenir
l'eau
du
chauffe-eau
constante. Le système de chauffage est en
fait commandé séparément par votre ou vos
thermostats qui ouvrent les dispositifs de
régulation par zones ou actionnent la ou les
pompes de circulation.
Ne connectez pas de thermostat aux commandes
fournies.
8
installation
à
une
température
Plomberie
Le chauffe-eau Harman Trident peut servir de chaudière
autonome ou compléter un système de chauffage d'eau
déjà installé.
Les schémas de ce manuel servent à illustrer les appareils et
conduites nécessaires. Votre système peut être très différent.
Toutefois, vous obtiendrez les mêmes résultats si votre
système est configuré correctement.
La figure 6 illustre un système de conduites typique connecté
aux conduites existantes. Cette méthode permet à l'eau de
circuler entre les deux chauffe-eaux par l'intermédiaire d'une
pompe de circulation. Dans cette configuration, le serpentin
d'eau sanitaire du chauffe-eau existant sera chauffé; il ne
sera donc pas nécessaire d'installer un serpentin d'eau
dans le chauffe-eau Trident.
Le chauffe-eau existant doit être connecté à la conduite
de retour placée entre le circulateur et le chauffe-eau
existant. En partant de là, raccordez une conduite à un petit
circulateur et au raccord de 1,25" à l'arrière du chauffe-
eau Trident. Puis installez une conduite entre le raccord de
32 mm (1,25") sur le dessus du chauffe-eau Trident et un
raccord en T de la conduite d'alimentation du chauffe-eau
existant. Ce raccord en T doit être installé entre le chauffe-
eau existant et le régulateur de débit (Fig 6). Installez
également une soupape pneumatique sur cette conduite
d'alimentation.
Soupape pneumatique
Fig. 6
3-90-70742R10_11/13
