Werkzaamheden Voor De Installatie Van De Airconditioner Voor De Sc 39Xx Modellen - Qlima S(C) 3925 Manuel D'installation

G
LET OP
Deze afbeelding dient uitsluitend ter verduidelijking en indicatie. De afbeelding kan afwijken van
de airconditioning die u hebt gekocht.
3. WERKZAAMHEDEN VOOR DE INSTALLATIE VAN DE AIRCONDITIONER
voor de SC 39xx modellen
a. Bepaal de plaats waar het binnendeel en het buitendeel geïnstalleerd kunnen worden. Zie hoofdstuk
5 en 6.
G
LET OP
• Houd rekening met de plaats waar het condenswater naartoe kan worden afgevoerd.
• De afstand tussen binnendeel een buitendeel mag maximaal 4 meter bedragen i.v.m. de lengte
van de leidingen.
b. Monteer de montageplaat van het binnendeel. Zie hoofdstuk 7.1
c. Boor een gat naar buiten waar de leidingen kunnen worden doorgevoerd. Zie hoofdstuk 7.2
d. Voer de leidingen van het binnendeel door het gat in de wand en hang het binnendeel, met de aan
de achterzijde aanwezige haken, op de bovenste haken van de installatieplaat en controleer of de
unit stevig vast zit. Klik de onderste haken nog niet vast.
1
86
Luchtuitlaat

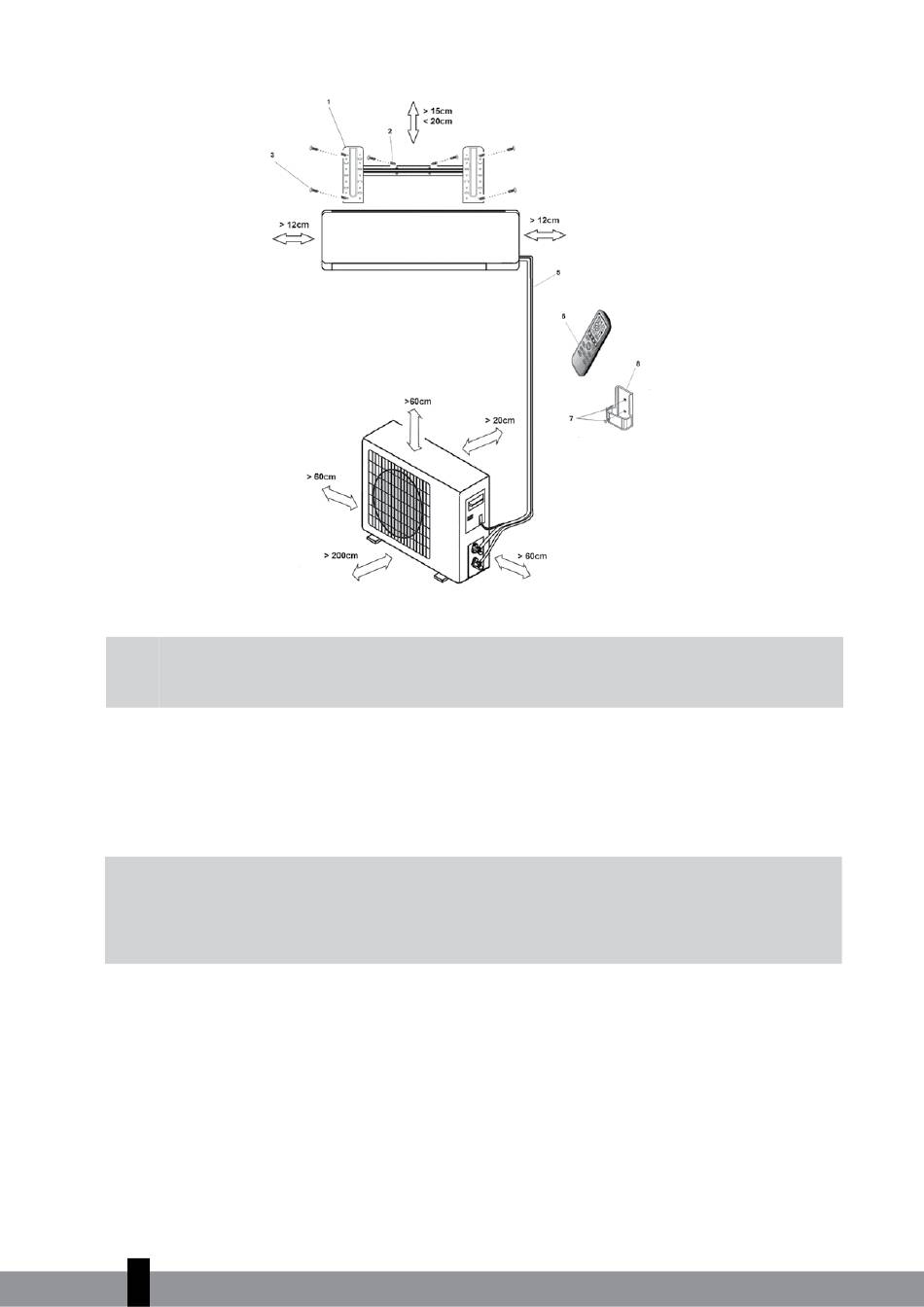

Afbeelding 1
Afstandsbediening
Houder afstandsbediening
