ASSEMBLAGE
L'assemblage requiert deux personnes. Placez toutes les pièces de l'appareil elliptique sur une aire dégagée
et enlevez les emballages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage. En plus des clés
hexagonales incluses, l'assemblage requiert un tournevis cruciforme
, et un maillet en caoutchouc

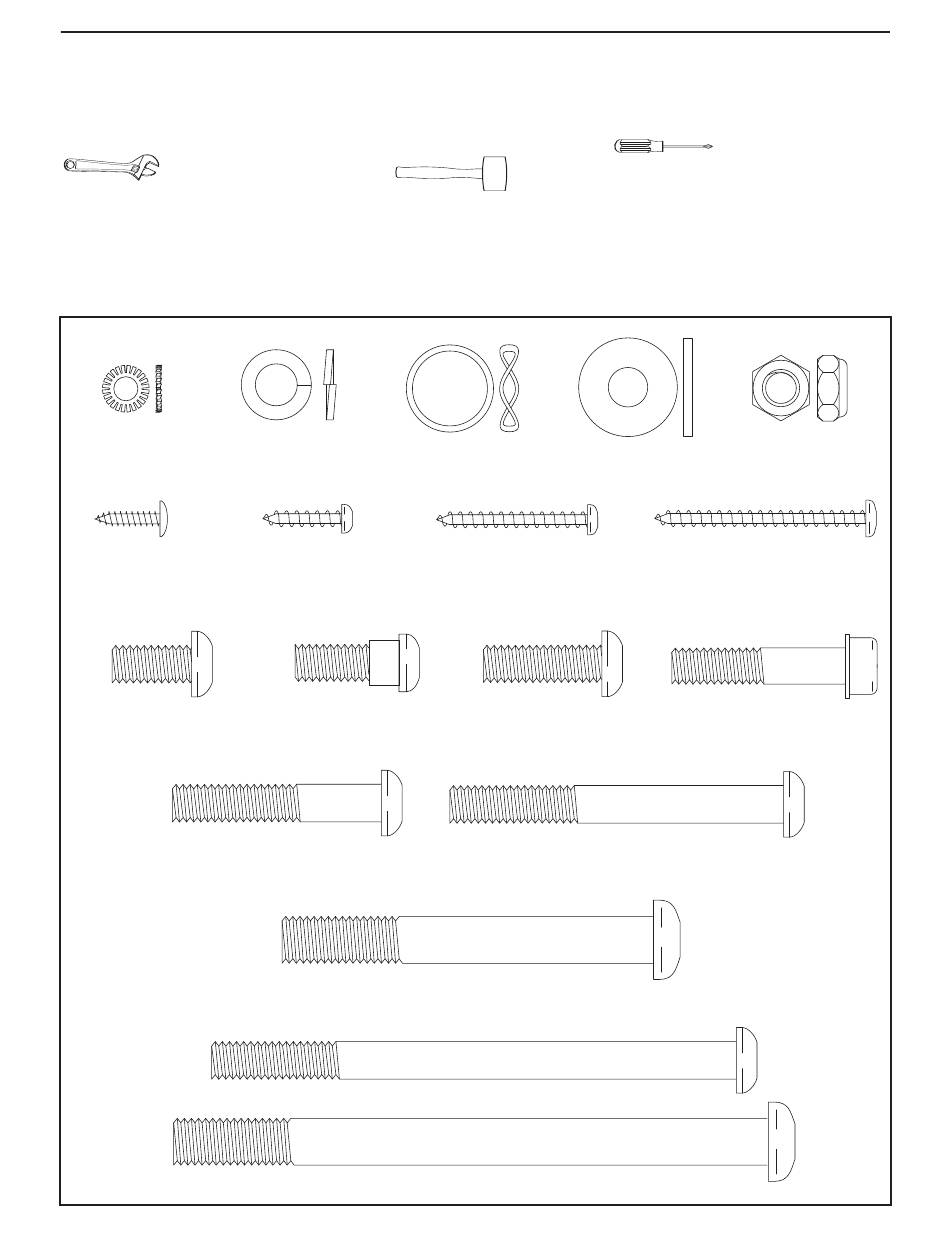

Alors que vous assemblez l'appareil elliptique, utilisez les schémas ci-dessous pour identifier les petites pièces.
Le nombre entre parenthèses sous chaque schéma est le numéro clé de la pièce dans la LISTE DES PIÈCES
aux pages 28 et 29. Le nombre après les parenthèses est la quantité requise pour l'assemblage. Remarque :
certaines petites pièces ont peut-être été pré-assemblées. Si une pièce n'est pas dans le sac des pièces,
vérifiez qu'elle n'est pas déjà assemblée.
Rondelle Étoilée
Rondelle Fendue
(112)–8
Vis de M4 x 14mm
(104)–8
Vis en Bouton
de M8 x 15mm
(116)–8
Boulon en Bouton de
M8 x 41mm (78)–4
Rondelle Ondulée
de M8 (90)–3
Vis à Tête Ronde
de M4 x 16mm
(101)–14
Vis à Épaulement de
M8 x 23mm (115)–4
Vis en Bouton de
M10 x 82mm (82)–2
Boulon en Bouton de M8 x 112mm (125)–2
Vis en Bouton de M10 x 127mm (83)–2
.
Rondelle de M8
(111)–2
(88)–6
Vis à Tête Ronde
de M4 x 32mm
(105)–6
Vis en Bouton de
M8 x 23mm (84)–4
Boulon en Bouton de
M8 x 69mm(80)–1
5
, une clé à molette
Écrou de Blocage
de M8 (79)–7
Vis de M4 x 45mm
(108)–2
Vis du Moyeu (87)–8
