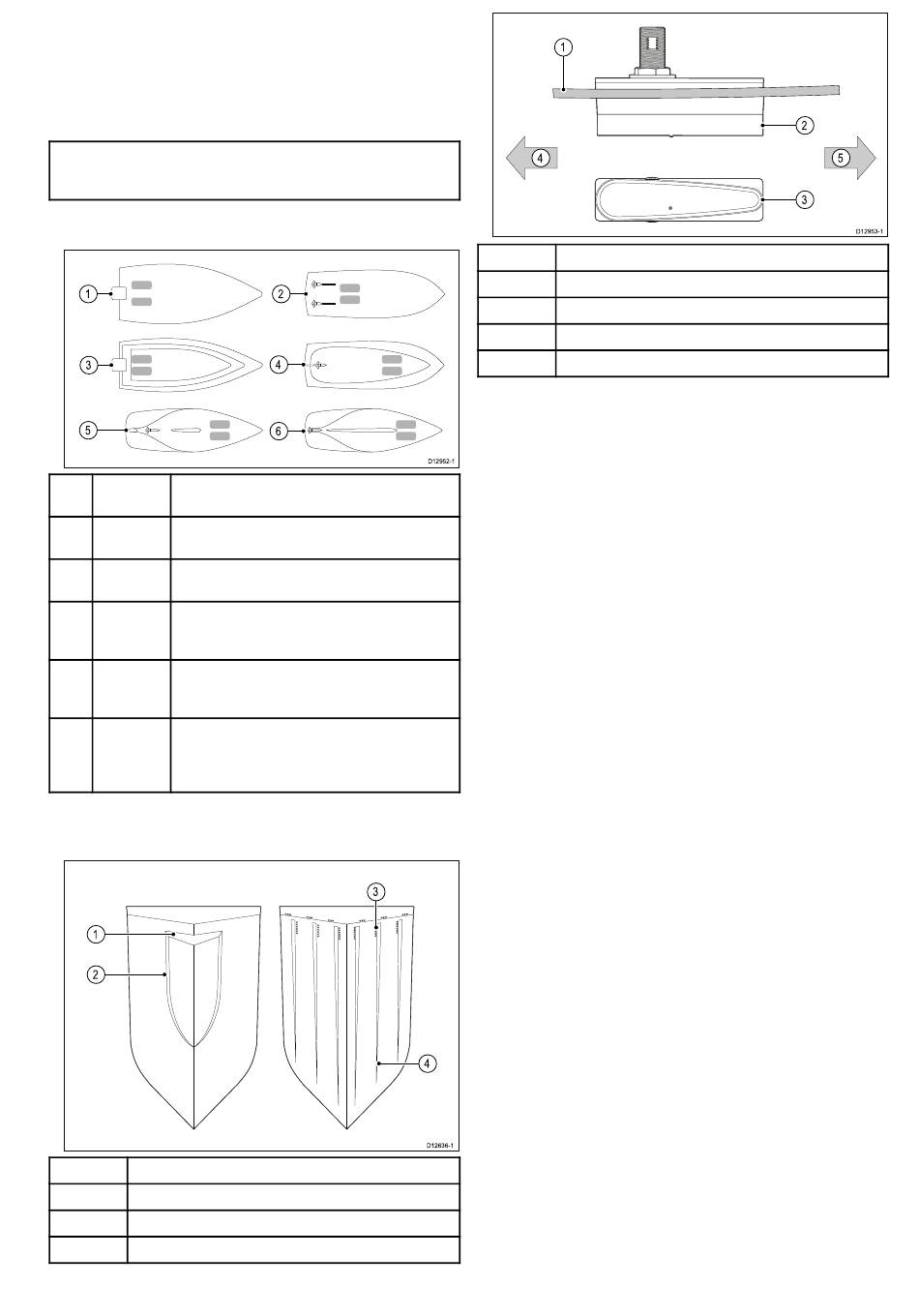

3.7 Choix d'un emplacement

Veuillez suivre les directives ci-dessous pour choisir un
emplacement adapté pour votre sonde.
Pour une performance optimale, il est préférable d'installer
la sonde dans un endroit présentant des turbulences et une
aération minimales.
Important : N'installez PAS la sonde alignée avec des galets
de remorque, l'admission du moteur ou des ouvertures
d'évacuation.
• La sonde doit être installée aussi proche que possible de l'axe
longitudinal central du bateau.
1
3
5
1 Carène Outboard ou I/O — installez devant et sur le côté
planante du ou des hélices
2 Coque Inboard — installez devant la ou les hélices et le
planante ou les arbres
3 Coque Coque à redans — installez sur le premier redan le
planante plus à l'arrière possible
4
Coque à Coque à déplacement — installez à environ 1/3
déplace- du chemin le long de la coque, mesuré le long de
ment la ligne d'eau
5
Voilier à Quille nageoire — installez devant la quille, en
quille vous assurant que la quille ne fait pas obstacle à la
largeur du faisceau large de la sonde
6 Voilier à Quille longue — installez loin de la quille à une
quille position présentant un angle de relevé de varangue
minimum, en vous assurant que la quille ne fait pas
obstacle à la largeur du faisceau large de la sonde
• La sonde doit être installée suffisamment loin de toute partie
saillante telle que des sondes, des marches, des membrures,
des lisses ou des rangées de rivets.
1
2
1 Marche
2 Membrure
3 Rangée de rivets
4 Lisse
• La sonde doit être installée dans le sens correct.
Préparation de l'installation
2
4
6
D12952-1
3
4
D12636-1
1
4
1 Coque du navire
2 Vue latérale de la sonde
3 Vue de dessous de la sonde
4 Direction de la proue
5
Direction de la poupe
• La sonde doit être installée à une position offrant un
dégagement suffisant à l'intérieur de la coque pour fixer l'écrou
et une hauteur libre d'au moins 100 mm (4") pour le retirer.
• La sonde doit être installée de façon à ce que sa face
inférieure pointe directement vers le bas.
5
D12953-1
