16.1 Système hydraulique

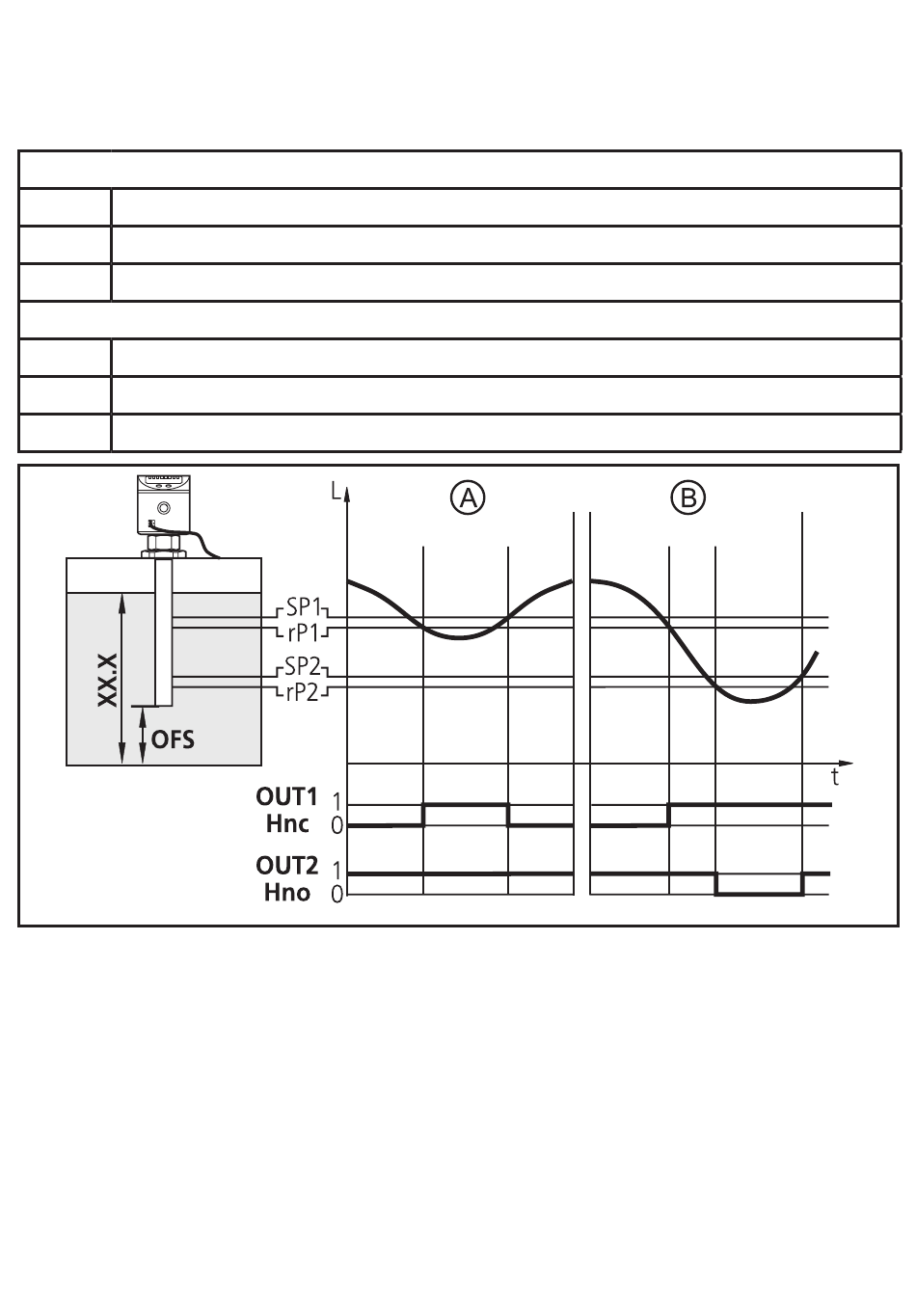

Surveillance de niveau minimal avec pré-alarme et alarme
Sortie de commutation 1 : pré-alarme
SP1
faiblement au-dessus de rP1 (pour supprimer les mouvements de vagues)
rP1
en dessous du niveau présélectionné → pré-alarme, commencer le remplissage
ou1
fonction hystérésis, normalement fermé (Hnc)
Sortie de commutation 2 : alarme
SP2
valeur minimale atteinte de nouveau → alarme désactivée
rP2
en dessous de la valeur minimale → alarme
ou2
fonction hystérésis, normalement ouvert (Hno)
XX.X = valeur affichée
A = pré-alarme, B = alarme
• Si le niveau est inférieur à rP1, la sortie 1 est commutée jusqu'au remplissage
du liquide. Si SP1 est atteint de nouveau, la sortie 1 est désactivée.
• Si le niveau est supérieur à SP2, la sortie 2 est commutée. Si le niveau tombe
en dessous de rP2 ou en cas de rupture d'un fil, la sortie 2 est désactivée.
• Grâce au réglage de SP1, le niveau maximal peut être régulé/surveillé : la
valeur de SP1 détermine le niveau de remplissage (max). Lorsque le niveau
maximal est atteint, la LED OUT1 s'éteint et la sortie 1 est désactivée.
