Montez le produit sur le support de l'appareil avec les vis
fournies.
5
Installation hydraulique
5.1
Respect des prérequis pour la
configuration hydraulique
▶
Utilisez des tubes avec un diamètre intérieur adapté.
–
Diamètre intérieur: ≥ 19 mm (≥ 0,75 in)
5.2

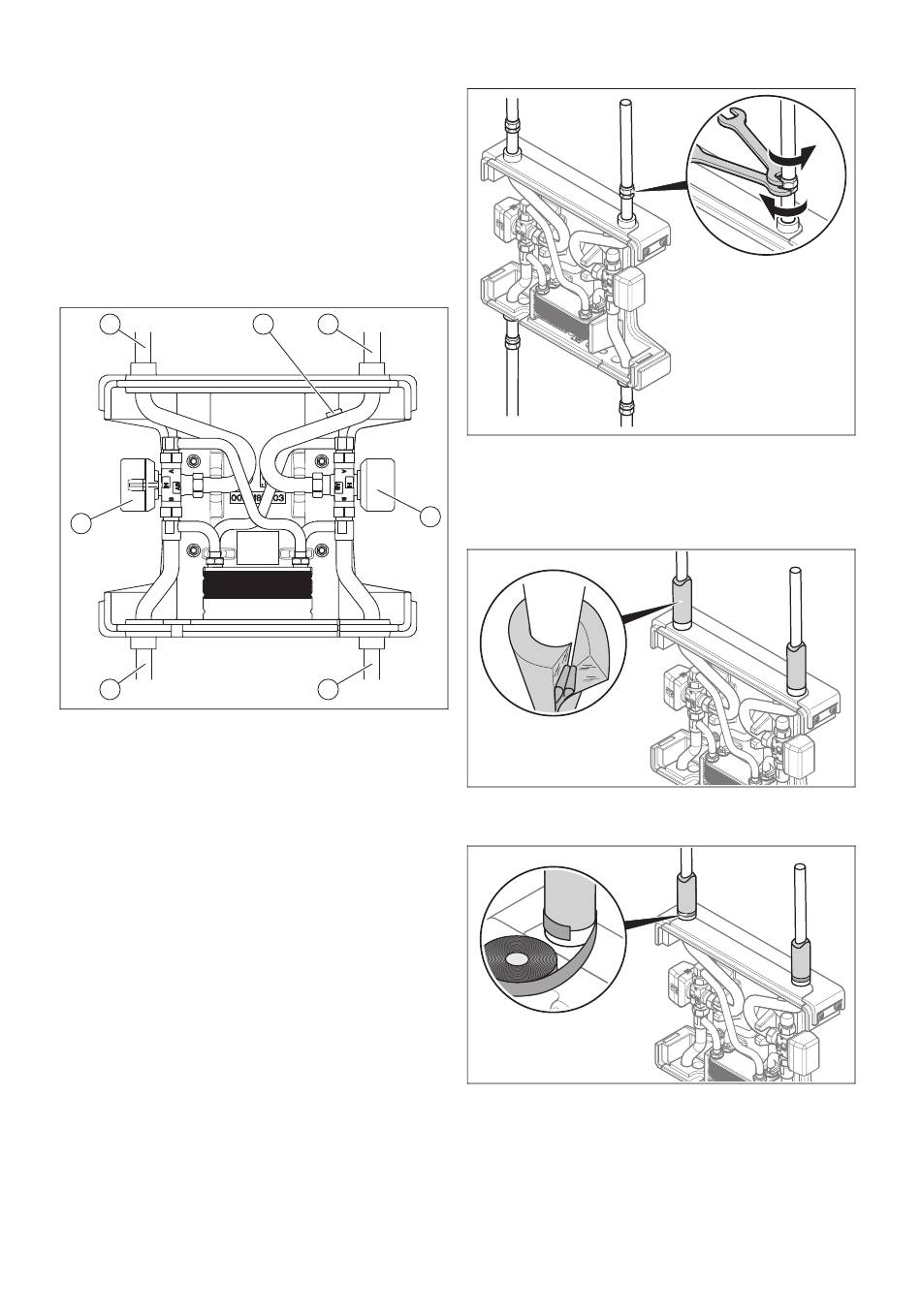

Composants
1
7
6
1
Raccordement : en di-
rection de la source de
chaleur (eau glycolée
froide)
2
Douille enfichable pour
capteur de température
de départ du circuit
chauffage
3
Raccordement : départ
de chauffage en direc-
tion du circuit chauffage
4
Vanne 3 voies (circuit
chauffage)
0020200973_01 Module de rafraîchissement passif Notice d'installation
2
3
4
5
5
Raccordement : départ
de chauffage en prove-
nance de la pompe à
chaleur
6
Raccordement : en pro-
venance de la pompe
à chaleur (eau glycolée
froide)
7
Vanne 3 voies mélan-
geuse (circuit de la
source de chaleur)
Installation hydraulique 5
5.3
Montage des conduites de raccordement
▶
Montez les conduites de raccordement avec des joints à
ajustement forcé ou des bagues à sertir, en veillant à ce
qu'elles ne subissent pas de contrainte.
5.4
Montage de l'isolant thermique
1.
Isolez toutes les conduites avec des pare-vapeur après
l'installation.
2.
Isolez la jonction entre le produit et les canalisations
avec un pare-vapeur.
7
