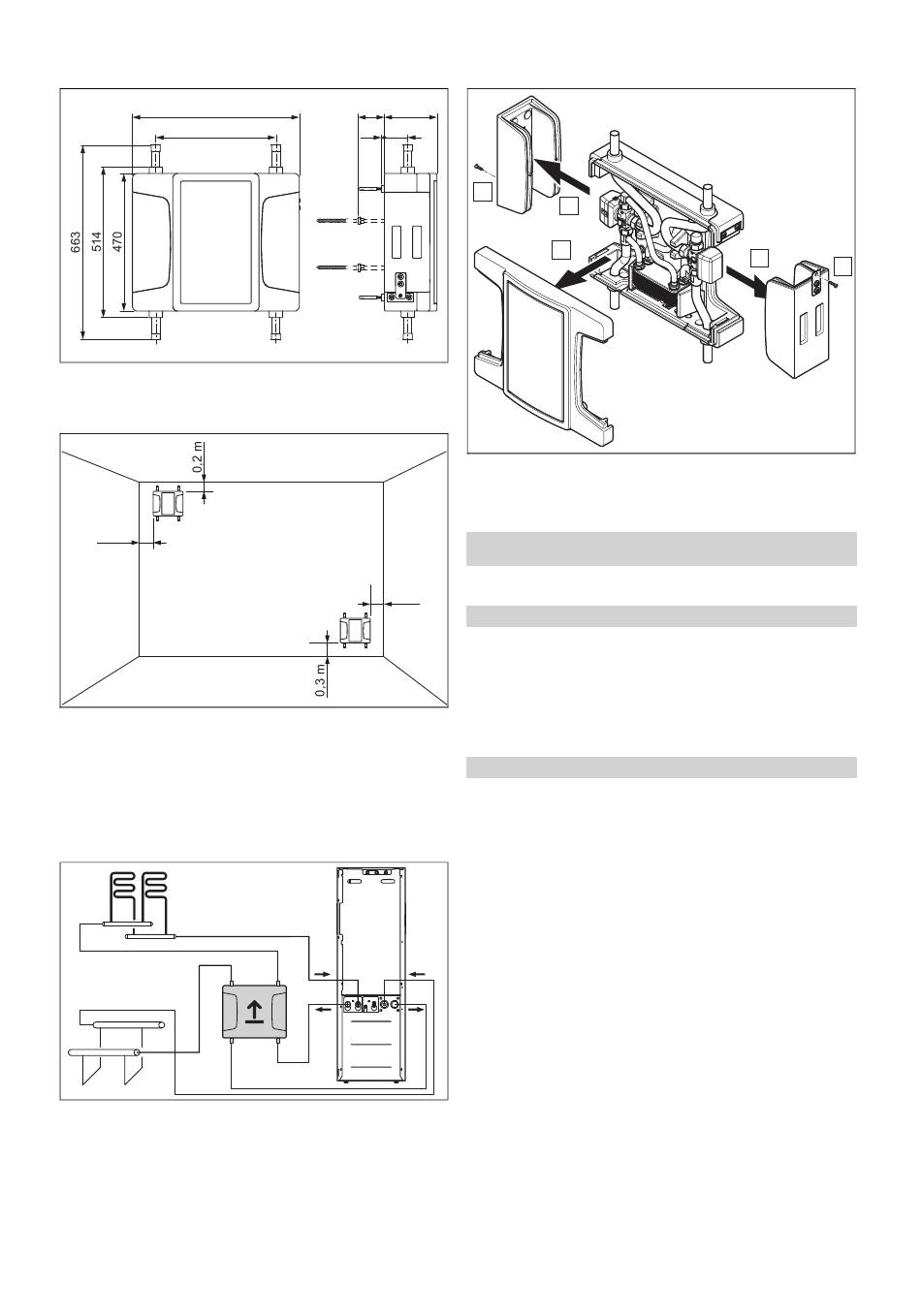

4.2
Dimensions
570
411
4.3
Respect des exigences relatives au choix
de l'emplacement
0,3 m
▶
Conformez-vous aux distances minimales à l'emplace-
ment de montage choisi.
▶
Assurez-vous que la nature du mur le rend suffisamment
résistant (capacité de charge).
–
Capacité de charge: ≥ 12 kg (≥ 26,5 lb)
4.4
Schéma de raccordement
C
D
A
B
B
0020200973_01 Module de rafraîchissement passif Notice d'installation
90
180
80
10
0,3 m
D
A
C
B
C
4.5
Démontage des éléments d'habillage
A
B
C
▶
Démontez les éléments d'habillage dans l'ordre indiqué.
4.6
Montage du produit sur le mur
Conditions: Résistance du mur suffisante, Matériel de fixation adapté au
mur
▶
Suspendez le produit comme indiqué.
Conditions: Résistance du mur insuffisante
▶
Veillez à ce que le dispositif de suspension utilisé sur
place soit suffisamment résistant. Vous pouvez utiliser
des poteaux ou un parement (doublage).
▶
Si vous n'êtes pas en mesure de fabriquer un dispositif
de suspension suffisamment résistant, ne suspendez
pas le produit.
Conditions: Matériel de fixation inadapté au mur
▶
Suspendez le produit avec le matériel de fixation adapté
disponible sur place, comme indiqué.
Montage 4
B
A
5
