Sefelec HT23 Série Notice Technique page 22

ALIMENTATIONS H.T. RÉGULÉES

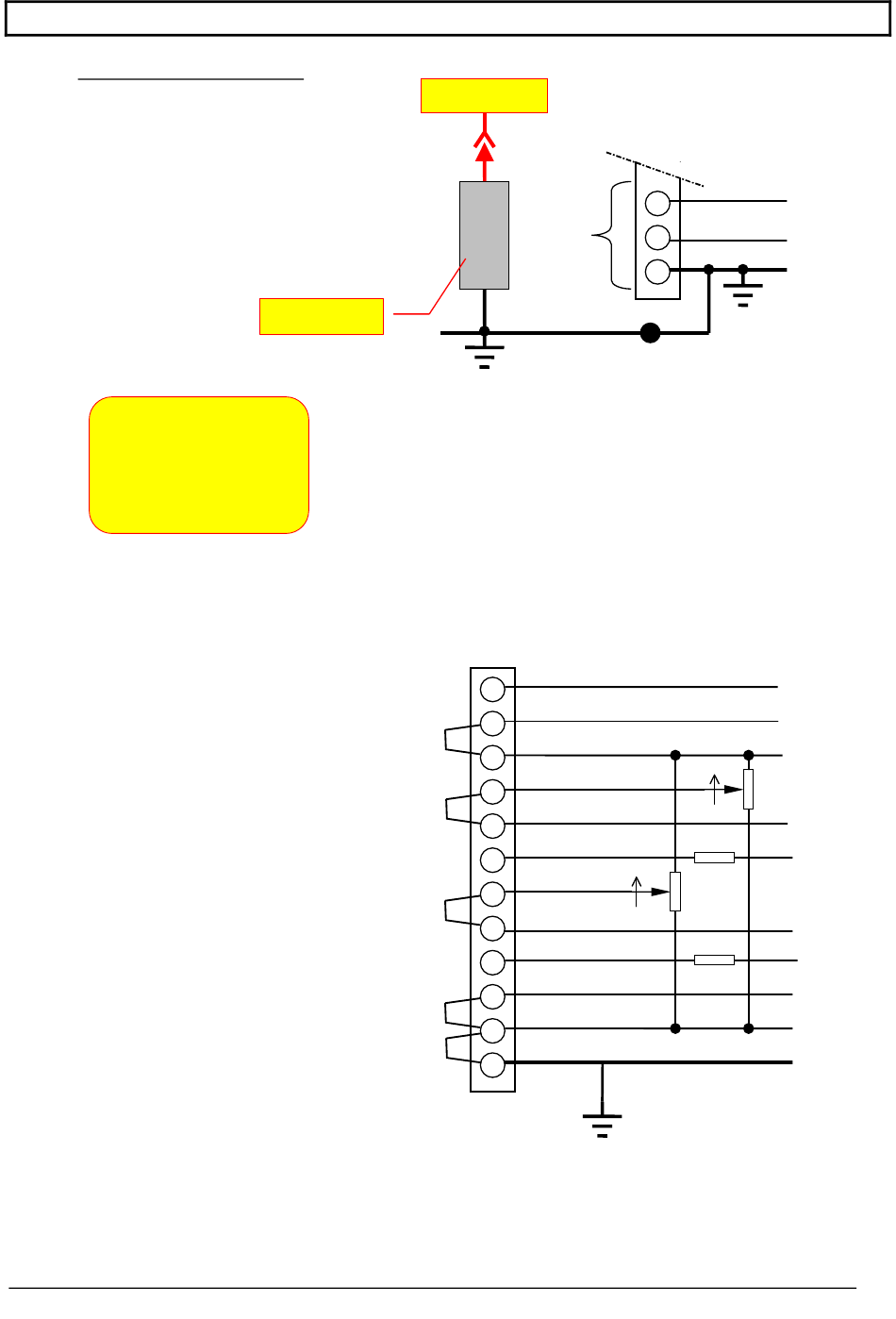

FIG. 9 – CONFIGURATION MINIMUM
Cette configuration utilise :
- la programmation locale de la tension et du courant,
- la validation locale de la sortie de la HT,
- le verrouillage local par un contact à la masse,
- le retour de la HT à la terre,
- la masse reliée à la terre .
ATTENTION
NE PAS UTILISER
SANS UNE
TERRE EXTERNE
DE BONNE QUALITE
NOTICE TECHNIQUE
Charge HT
Sortie HT
Entrée
secteur
TB2
Masse signal
12
Validation HT
11
Référence + 10 V
10
Contrôle local I
9
Prog. I
8
Recopie I
7
Contrôle local U
6
Prog. U
5
Recopie U
4
Verrouillage HT
3
Masse
2
Terre
1
HT 23
J2
Phase 1
1
Phase 2 ou neutre
2
Terre
3
E1
5 k
10 k
5 k
10 k
-
21
-
