Sefelec HT23 Série Notice Technique page 20

ALIMENTATIONS H.T. RÉGULÉES

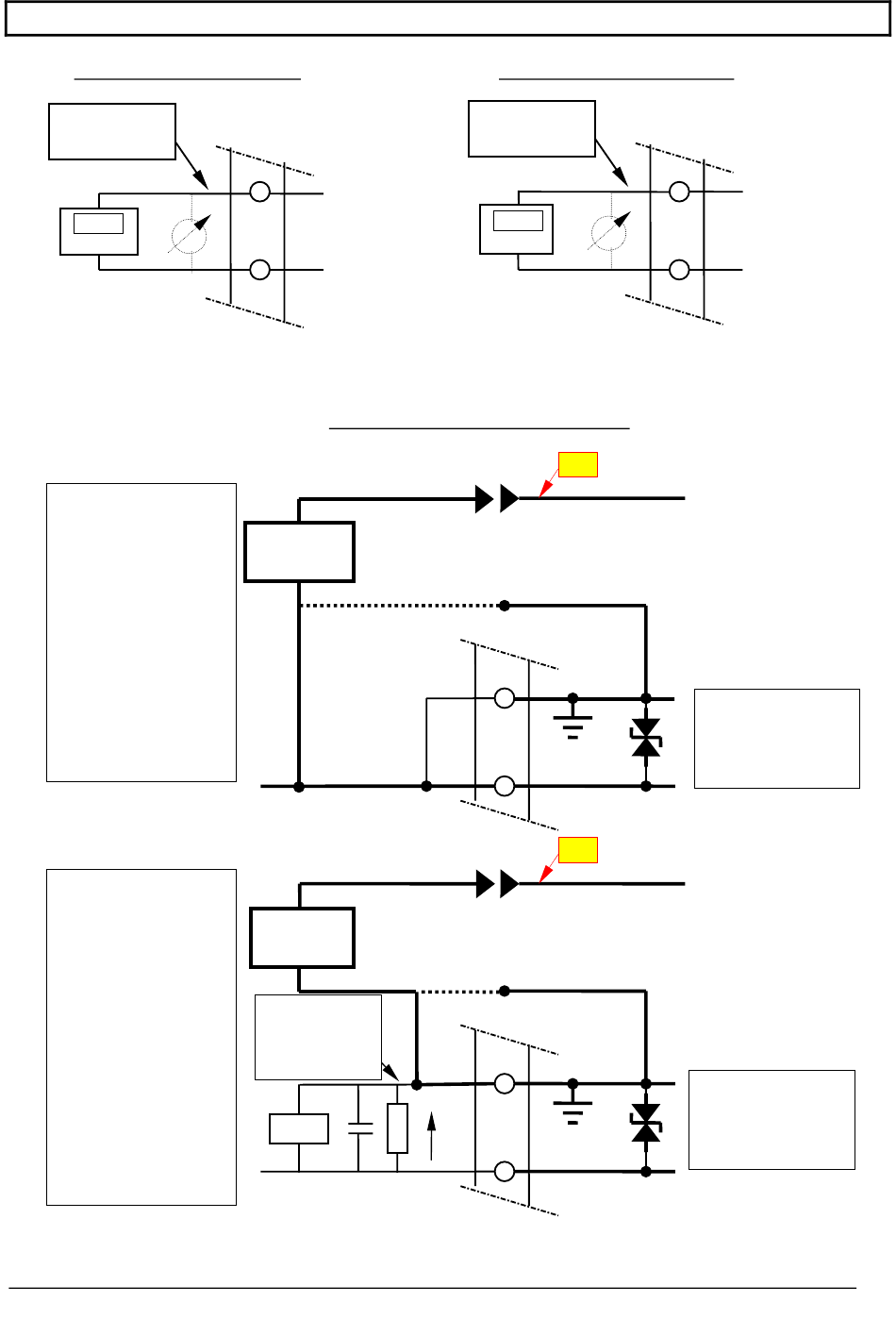

FIG. 5 - SORTIE RECOPIE TENSION
Source :
0 à + 10 V
10 kΩ
M1 M2
V.N.
Caractéristiques pour M1 :
Caractéristiques pour M2 :
La masse électrique et
la terre sont reliées en
utilisation normale.
Dans cette
configuration,
les retours de signaux
sur TB2 et
le retour de la charge
peuvent être raccordés
à
la masse ou à la terre.
Pour faire "flotter" la
masse pour l'isoler ou
permettre la mesure,
enlever la connexion
entre la masse et la
terre sur TB2.
Pour cette configuration
les retours d'appareils
doivent être raccordés à
la masse et le retour de
la charge doit être
connecté à la terre.
Les masses des
appareils doivent être
flottantes par rapport à
la terre.
NOTICE TECHNIQUE
TB2
4
Recopie
tension
12
Masse
Voltmètre numérique 0 à 10 V pleine échelle et
0 à 10 V directement proportionnel à 0 à max. kV ou 0 à max. mA
Galvanomètre 0 à 1 mA pleine échelle et
0 à 1 mA directement proportionnel à 0 à max. kV ou 0 à max. mA
FIG. 7 - RACCORDEMENT MASSE ET TERRE
CHARGE
CHARGE
SHUNT
Pour une bonne
précision :
Ush < U écrêtage
V. N.
FILTRE
FIG. 6 - SORTIE RECOPIE COURANT
Source :
0 à + 10 V
10 kΩ
M1 M2
V.N.
J1
HT
E1
TB2
1
TERRE
2
Masse
J1
HT
E1
TB2
1
TERRE
h
2
Us
Masse
HT 23
TB2
7
Recopie
courant
12
Masse
Modèles ≤ 6 kV
écrêtage à 0,6 V
Modèles > 6 kV
écrêtage à 10 V
Modèles ≤ 6 kV
écrêtage à 0,6 V
Modèles > 6 kV
écrêtage à 10 V
- -
19
