Utilisation

Cette notice d'utilisation ne concerne que la chaudière.
Selon le système de régulation utilisé, certaines fonctions
divergent au niveau de leur utilisation.
Les possibilités suivantes d'un système de régulation
peuvent être appliquées :
• Module de commande RC35 intégré,
• Module de commande RC35 monté en externe
• Système de régulation Logamatic 4000
• Module de commande RC25 monté en externe
4.1 Vue d'ensemble des éléments de commande

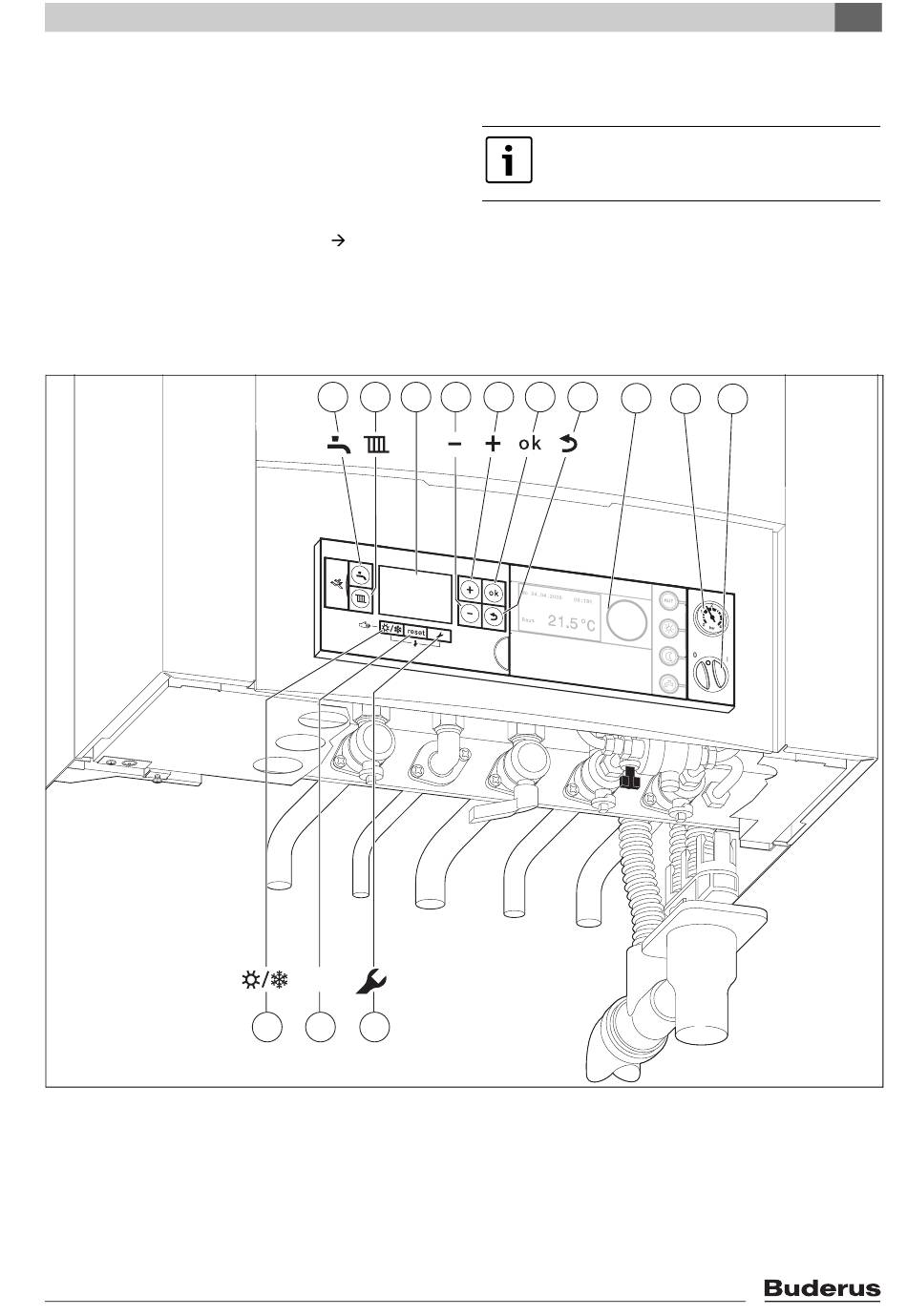

Fig. 6
1 Touche « ECS »
2 Touche « chauffage »
3 Afficheur
4 Touche « Moins »
5 Touche « Plus »
6 Touche « ok »
7 Touche « Retour »
Logamax plus GB172-24T50 - Sous réserve de modifications techniques.
fig. 6, [8].
1 2 3
reset
13 12 11
Vous trouverez des renseignements com-
plémentaires dans la notice d'utilisation du
système.
4 5 6 7
8 Un module de commande peut être intégré ici, par ex.
Logamatic RC35 (accessoire)
9 Manomètre
10 Interrupteur principal
11 Touche « Service »
12 Touche « reset »
13 Touche « Mode été/hiver »
Utilisation
8 9
10
