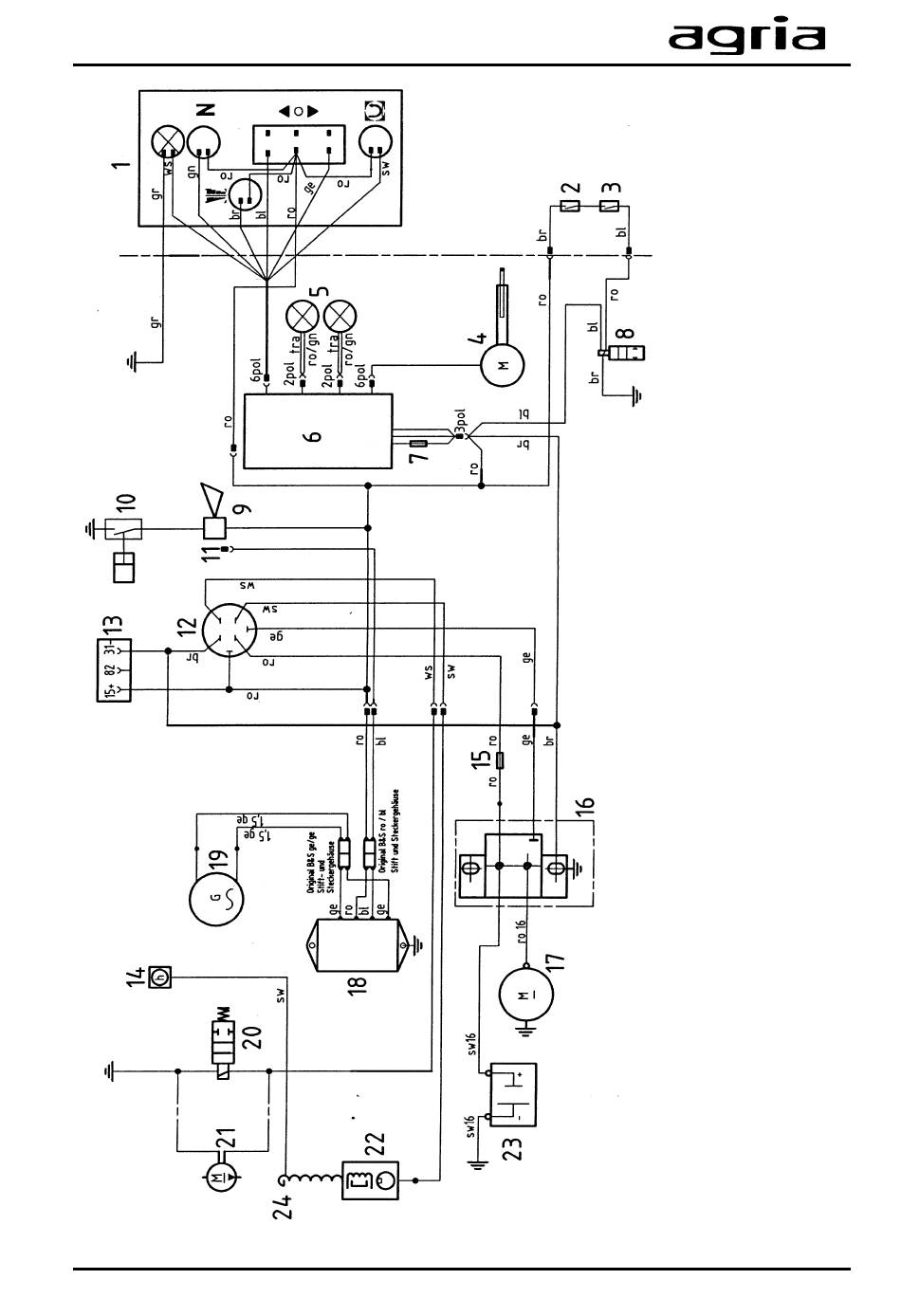

Schéma électrique
62
Porte-outils hydrostatique agria 5900 Cyclone
bl = bleu
br = marron
ge = jaune
gn = vert
gr = gris
ro = rouge
sw = noir
tra = transparent
ws = blanc
1 Unité de commande easy-
control
2 Commutateur sur le levier de
sécurité
3 Commutateur sur le levier
manuel d'embrayage
4 Actionneur pour commande
de la pompe
5 Lampes à LED 3 W
6 Module de commande
7 Fusible à broches 4 A
8 Électrovalve de sécurité
9 Avertisseur
10 Commutateur de pression
d'huile moteur (seulement
18 / 22 HP)
11 vide bleu (seulement 13 HP)
12 Interrupteur d'allumage
13 Prise de courant 12 V-DIN
9680-A
14 Indicateur d'heures de
service / de régime
15 Fusible à broches 15 A
16 Relais de démarrage,
interrupteur magnétique
B&S
17 Démarreur électrique 12 V
18 Régulateur de tension 12 V -
B&S
19 Générateur 12 V 16 A
20 Soupape d'arrêt dans le
carburateur (seulement 22
HP)
21 Pompe d'alimentation
électrique (seulement 13
HP)
22 Circuit d'allumage magnéto
23 Batterie 12 V
24 Câble d'allumage
