Vanne de régulation pour chlore C 7700
Si le diamètre nominal recommandé pour la conduite dépasse le raccord
de l'appareil, utilisez directement sur ce dernier des tubes ayant les
dimensions des raccords et le diamètre nominal recommandé pour la
distance importante.
1
L
A

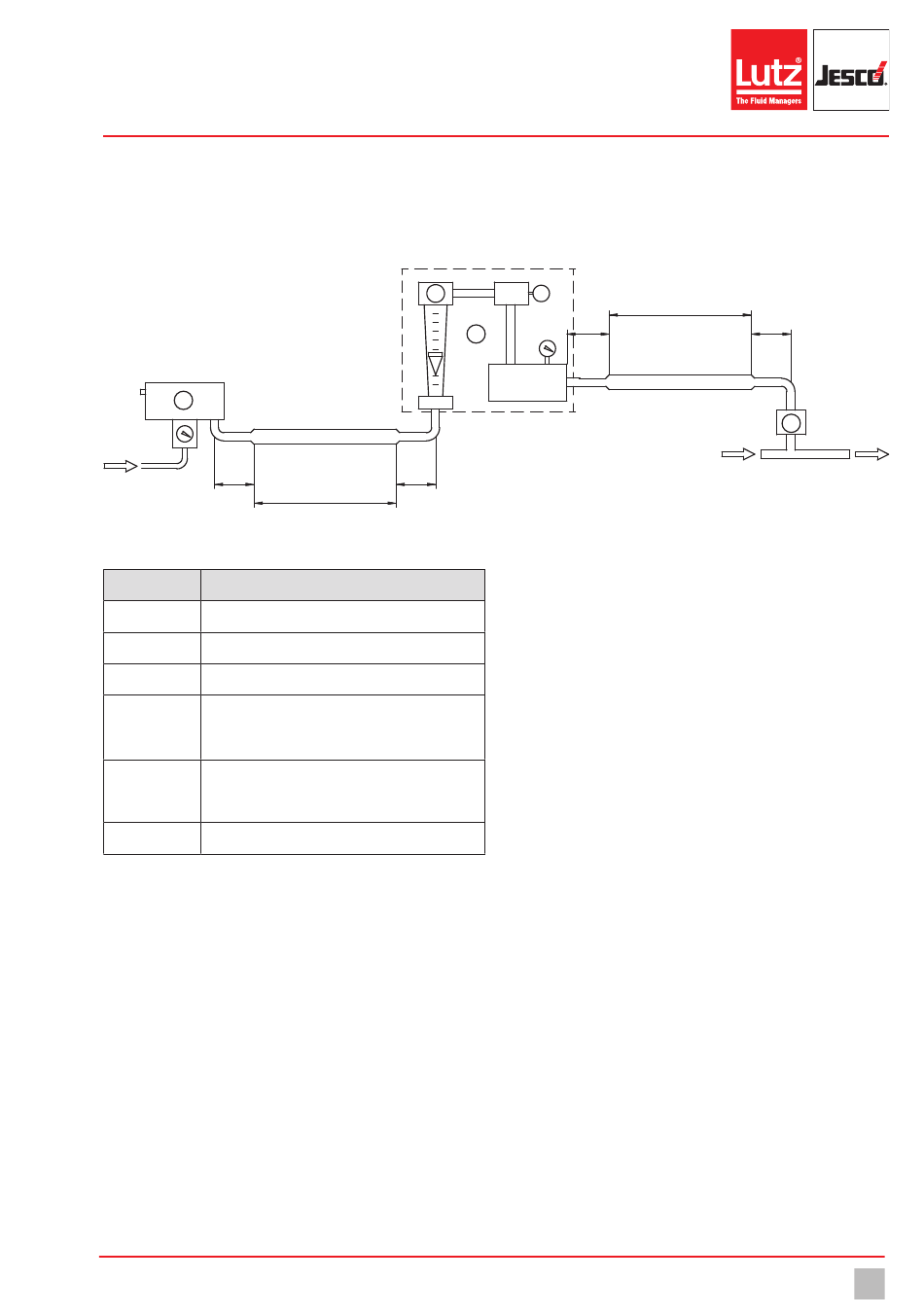

Fig. 6 : Longues conduites de dépression
Pos.
Régulateur à dépression
a
Équipement de dosage
b
Hydro-injecteur
c
Conduites sur le raccord des appareils
L -L
Environ 0,5 m respectif du diamètre nominal du
A D
raccord
Conduite entre le régulateur à dépression et
L l'équipement de dosage (voir instructions
1
séparées)
L Diamètre nominal de la conduite selon Tab. 10
2
Tab. 11 : Longues conduites de dépression
