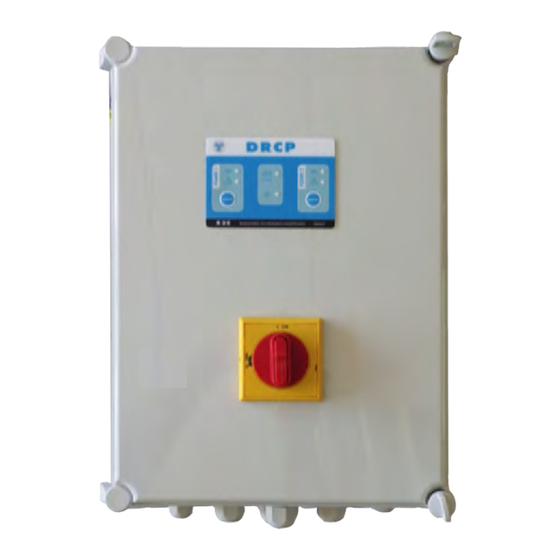

JETLY DRCP MONO-V2 Notice D'utilisation

DRCP MONO-V2
COFFRET DE COMMANDE
ÉLECTRONIQUE DE
MONOPHASÉES DE 1 À 10 A SANS FLOTTEUR.
NOTICE D'UTILISATION
Coffret PC UL 508 IP 54
Sortie Contact sec alarme NO -1 A max / 230 V
Alimentation Monophasé 230 V / 50 Hz
Alarme Buzzer incorporé, contact sec alarme pour
ASTP (option) ou autre...
Poids (kg) 5
Dimensions (mm) L 300 x H 410 x P 140
Fusible Céramique 5 x 20 mm, T250 mAH, 250 V
Pompes utilisées 10 A max
1
2
Clavier de commande (Cf. ci-dessous)
1
Interrupteur-Sectionneur à commande extérieure cadenassable
2
Pompe à air
3
Clapet anti-retour
4
Capteur de pression
5
Carte électronique
6
Emplacements pour les condensateurs de démarrage
7
P1
EC P2
P1 Presse-étoupe report alarme
Presse-étoupe raccordement
P2
Pompe 1
Presse-étoupe câble d'alimenta-
P3
tion Monophasé 230 V
(6 mm < diam < 12 mm)
EC Embout cannelé
www.motralec.com / service-commercial@motralec.com / 01.39.97.65.10
ET PROTECTION
2 POMPES DE RELEVAGE
4
5
6
7
P3
P5 P6
P4
Presse-étoupe câble d'alimentation
P4
Triphasé 400 V
(12 mm < diam < 18 mm)
Presse-étoupe raccordement
P5
Pompe 2
Presse-étoupe flotteur alarme
P6
Voyant Fonctionnement Pompe 1
V1
Voyant Disjonction Pompe 1
V2
Commande manuelle
V3
Fonctionnement Pompe 1
Voyant Alarme : indique que le
V4
flotteur alarme est relevé depuis
plus de 30 s.
Avant de procéder à l'installation, lire attentivement cette
documentation.
L'installation et le fonctionnement devront être conformes à la réglementation
3
de sécurité du pays d'installation du produit. Toute opération devra être exécu-
tée dans les règles de l'art. Le non-respect des normes de sécurité, en plus de
créer un danger pour la sécurité des personnes et endommager les appareils,
fera perdre tout droit d'intervention sous garantie.
2.1 Responsabilités
Le constructeur décline toute responsabilité en cas de mauvais fonction-
nement du coffret ou d'éventuels dommages provoqués par ce dernier,
si celui-ci a été manipulé, modifié ou si on l'a fait fonctionner au-delà
des valeurs de fonctionnement conseillées ou en contradiction avec
d'autres dispositions contenues dans ce manuel.
Le capteur de pression
une pression maximum de 500 mBar. Il est important de ne pas obturer le tuyau
cristal de prise de mesure de la pression ni de souffler dans celui-ci.
Un fonctionnement correct du dispositif ne pourra être garanti que si le tuyau
n'est ni percé, entaillé, coupé, plié ou rabouté.
2.2 Sécurité
- L'utilisation est autorisée seulement si l'installation électrique possède les
caractéristiques de sécurité requises par les normes en vigueur dans le pays
d'installation du produit (NFC 15-100 pour la France).
- Vérifier que le coffret n'ait pas subi de dommages dûs au transport ou au
stockage.
- Il est impératif de couper l'alimentation générale avant d'ouvrir le capot du
coffret.
Cette documentation fournit les indications générales pour l'installation et l'uti-
lisation du coffret DRCP MONO V2. Cet appareil a été conçu et réalisé pour
commander et protéger électroniquement 2 pompes de relevage monophasées
de 1 à 10 A. Il fonctionne avec une lecture de niveau par capteur de pression,
en mesurant la compression de la colonne d'air contenue dans un tuyau.
4.1 FIXATION DU COFFRET
Le coffret DRCP MONO V2 est livré avec un kit de fixation murale (sachet avec
4 vis et 4 chevilles).
Ce kit est prévu pour une fixation dans du matériau dur (béton, agglo, pierre...).
Pour tout autre support, utilisez des chevilles adaptées.
Le coffret DRCP MONO V2 se positionne en mode «portrait» presse-étoupes
vers le bas.
4.2 RACCORDEMENT TUYAU SOUPLE
Le DRCP est fourni avec un tuyau souple transparent (tuyau cristal). Positionner
ce tuyau dans la cuve en prenant soin de placer l'extrémité de ce dernier
13 cm au dessous du niveau bas souhaité (Cf. Schéma).
Couper le tuyau à la longueur voulue et l'emmancher sur l'embout cannelé
métallique , et assurez l'étanchéité avec un collier plastique.
EC
V1
V4
V2
V5
V3
Voyant Présence tension
V5
Voyant Fonctionnement Pompe 2
V6
Voyant Disjonction Pompe 2
V7
Commande manuelle
V8
Fonctionnement Pompe 2
1. GÉNÉRALITÉS
2. AVERTISSEMENTS
est un organe de mesure précis et sensible tolérant
5
3. INTRODUCTION
4. MISE EN SERVICE
V6
V7
V8
