Endress+Hauser Liquiphant FTL33 IO-Link Manuel De Mise En Service page 18

Montage
G ¾"
• L1 : 63,9 mm (2,52 in)
• L2 : 38,0 mm (1,5 in)
G 1"
• L1 : 66,4 mm (2,61 in)
• L2 : 48,0 mm (1,89 in)
Pression et température (maximum) :
+25 bar (+362 psi) à +150 °C (+302 °F)
+40 bar (+580 psi) à +100 °C (+212 °F)
En cas d' u tilisation d' u n manchon à souder avec joint affleurant, retirer le joint plat fourni
(1) du raccord fileté avant le montage.

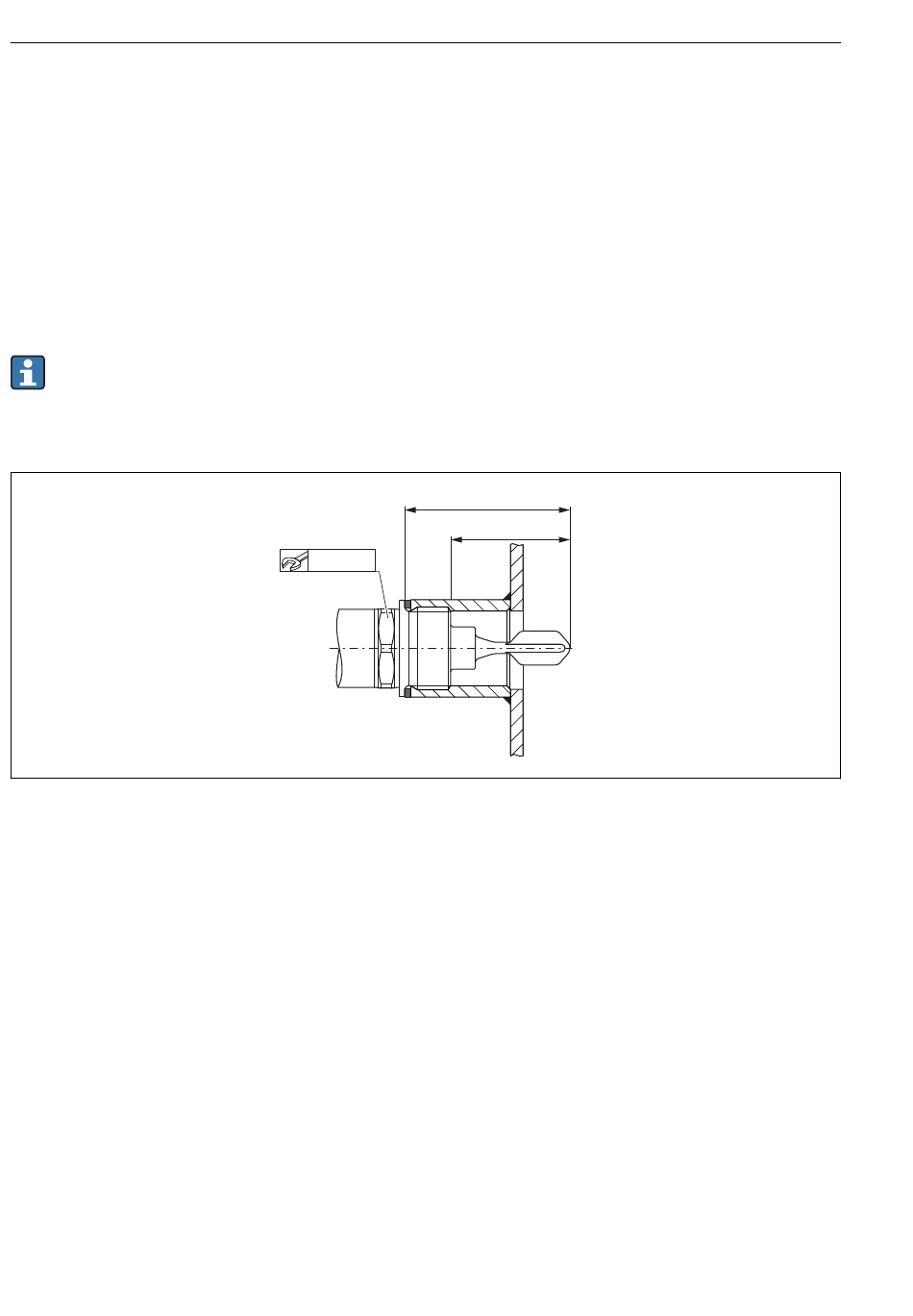

Filetage métrique dans le piquage du client
 12 Filetage métrique dans le piquage du client
G 1"
Pression et température (maximum) :
+40 bar (+580 psi) à 150 °C (302 °F)
18
66.4 (2.6)
47.9 (1.8)
32 mm
Liquiphant FTL33 IO-Link
A0022026
