11. Fonctions
cet appareil est particulièrement adapté aux dépassements de limite. C'est
pourquoi les limites sont également programmables à l'aide du clavier.

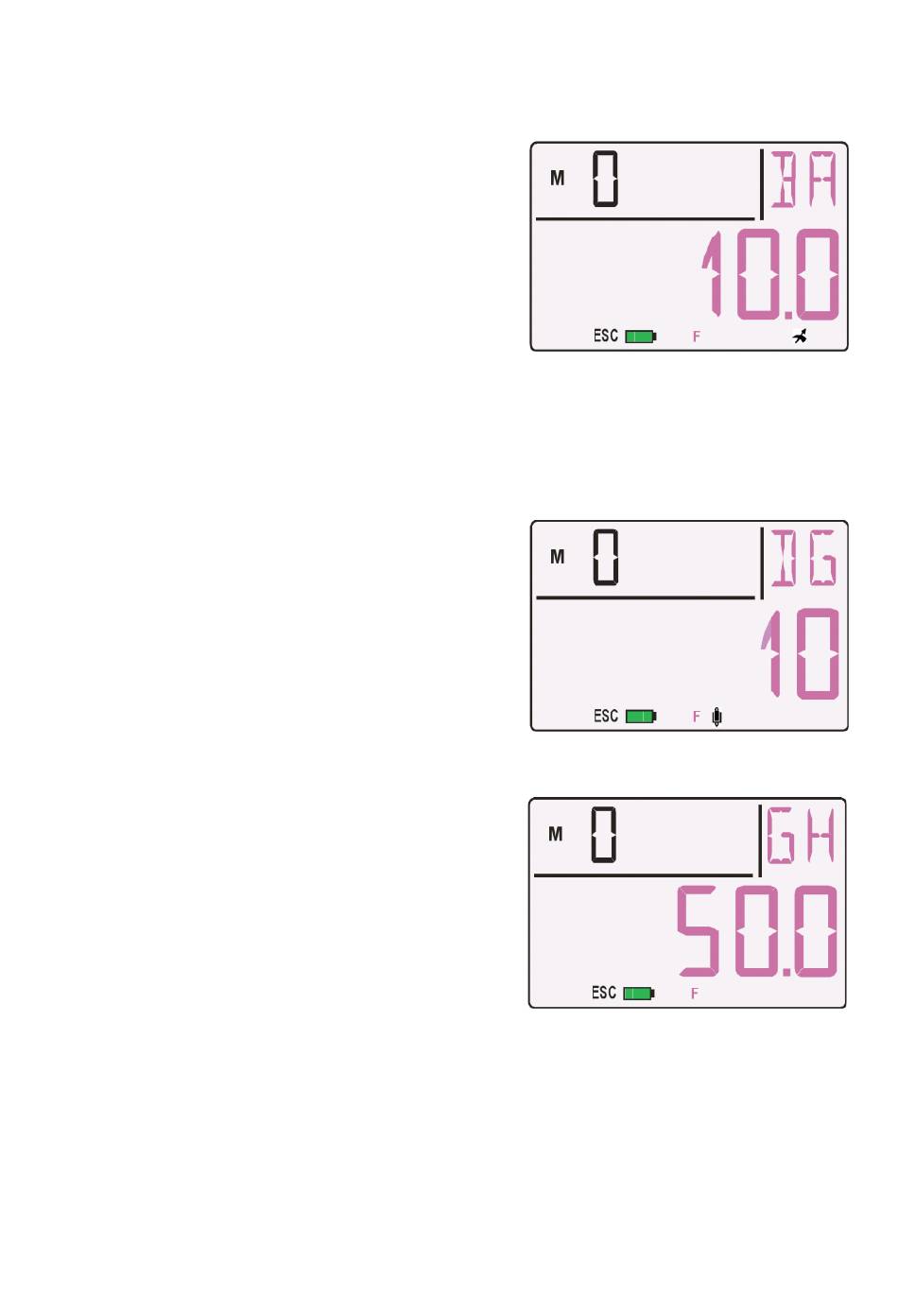

11.1.1 Valeur de base et facteur
Pour pouvoir afficher le signal électrique d'un
capteur en tant que mesure de la grandeur phy-
sique, un décalage du zéro et une multiplication
par un facteur sont quasiment toujours néces-
saires. Il existe pour cela les fonctions BASE et
FACTEUR. Vous trouverez une description ex-
haustive de la mise à l'échelle avec des
exemples au chapitre 6.3.11 du manuel.
Valeur affichée = (mesure - BASE) x FACTEUR
Saisie de la valeur de base "BA" et facteur "FA" voir 8.3
Lorsque les valeurs d'échelle ont été programmées et que la mesure effective
a été modifiée, la flèche de correction apparaît dans la barre d'état.
11.1.2 Lissage
En cas de mesures instables, par ex. lors de
mesures de débits turbulents, il est utile
d'amortir ou de lisser les mesures par calcul de
moyenne mobile sur une fenêtre temporelle. Le
degré de lissage se règle entre 2 et 99 avec la
fonction "LG ", sur le nombre de valeurs
moyennées (voir 8.3), affichage avec le sym-
bole
11.1.3 Limites
Pour chaque canal de mesure il est possible de
programmer le seuil MAX "SH" et le seuil MIN
"SB" (voir 8.3). L'hystérésis est normalement
de 10 digits, mais peut être ajusté dans la plage
de 0 à 99 digits (voir manuel 6.2.7). Si des
seuils ont été ajustés, mais pas dépassés, la
mesure s'affiche en vert.
Dépassement de seuil
Si l'une des mesures dépasse un de ses seuils, le canal correspondant est auto-
matiquement sélectionné, la mesure s'affiche sur fond rouge lumineux et un BIP
D'ALARME est activé. La flèche clignotante ▲ ou ▼ indique un dépassement
ou un soupassement. Le SIGNAL D'ALARME s'arrête au bout de 10s, le fond
rouge de signalisation se désactive en appuyant sur une touche.
Ensuite, la mesure apparaît selon dépassement ou soupassement avec une
flèche clignotant en rouge ou en bleu.
33
