Montage mural
8

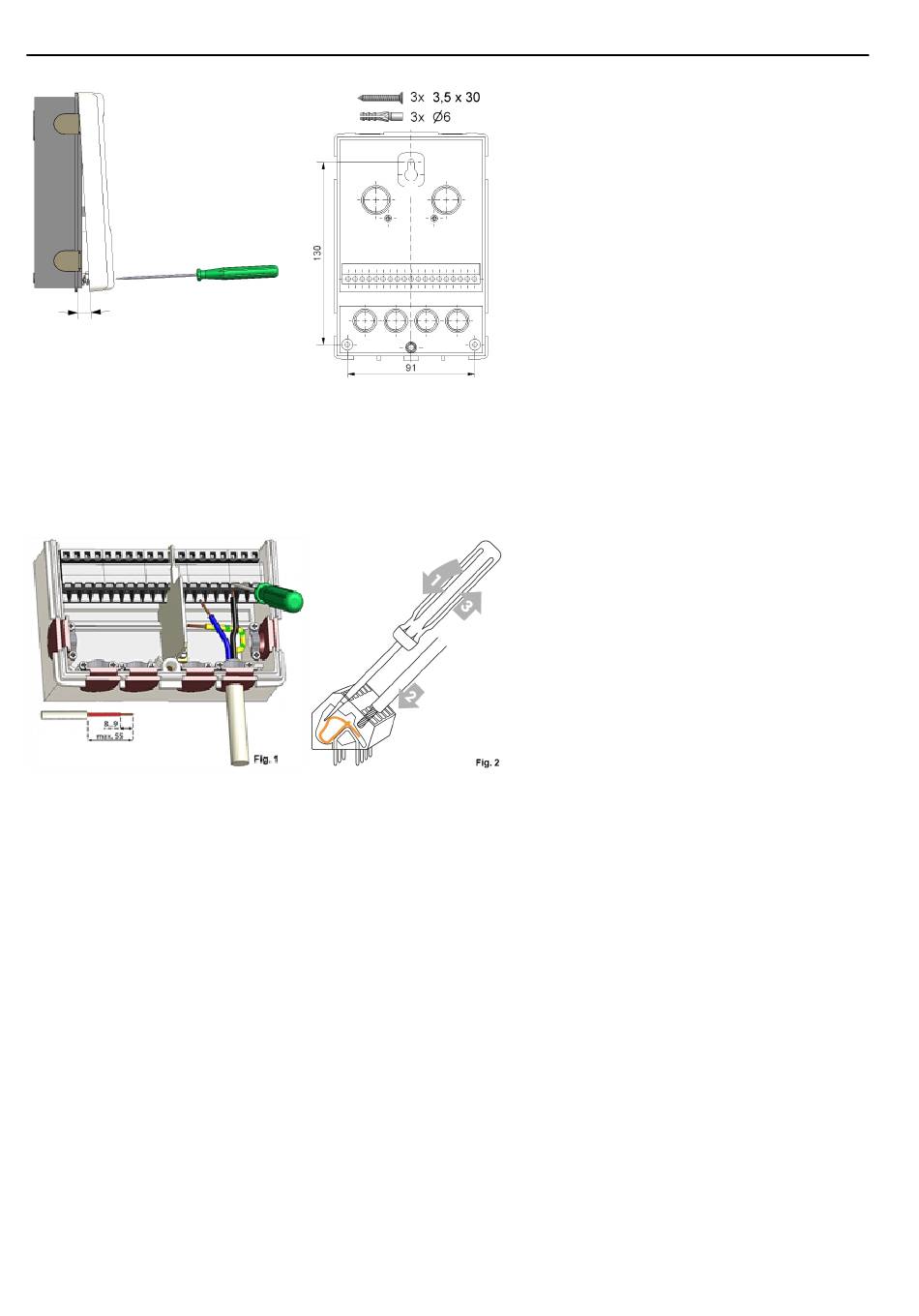

1. Dévisser vis du couvercle à fond.
2. Enlever couvercle avec précaution du
Faites attention que lex fixations res-
tent avec le couvercle. Mettez cette par-
tie supérieure de côtée.
3. Ne pas toucher platine électronique.
4. Positionner partie inférieure à l'endroit
prévu et marquer les trois trous pour
les vis de fixation. Faites attention que
la surface du mur soit lisse et plan pour
éviter toute déformation du boîtier.
5. Forer les trois trous avec une mêche 6
et apposer les chevilles.
6. Monter la vis supérieure en le serrant
un peu.
7. Monter la partie inférieure et monter
les deux autres vis
8. Mettre le boîtier à niveau et serrer les
trois vis à fond.
1. Ouvrir couvercle.
2. Dénuder les câbles au max. de 55 mm,
les introduire, monter les serres-câble,
isoler les embouts sur 8 à 9 mm (Fig.1)
3. Ouvrir orifice des bornes avec tour-
nevis (Fig. 2) et fixer les raccordement
des câbles.
4. Remonter couvercle et verrouiller avec
la vis.
5. Introduire réseau et mettre la régu-
lation en marche.
