Installation

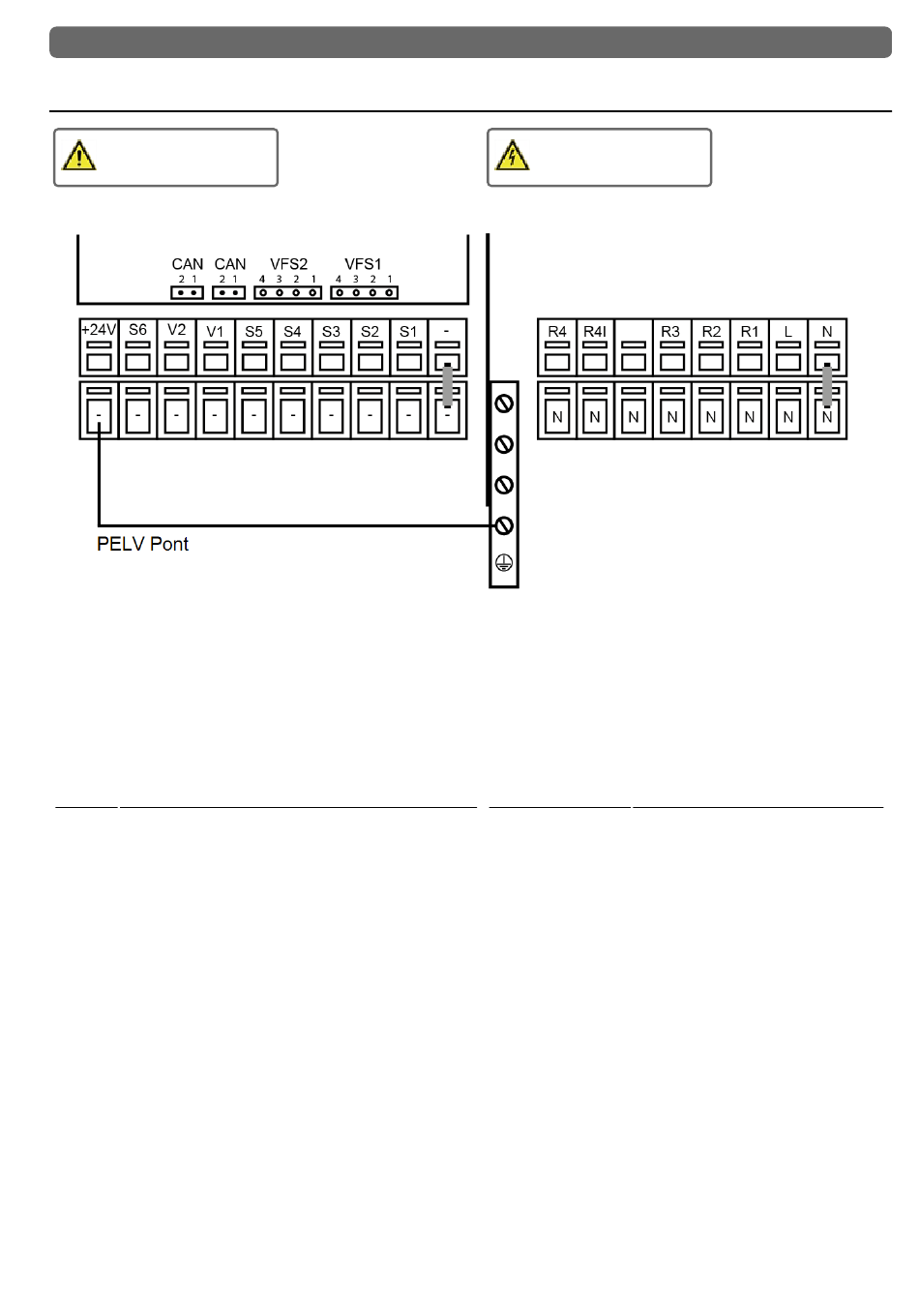

Plan des bornes
Basse tension max.
24 VAC / DC
Sur la platine de la régu-
lation
VFS1
VFS2
CAN
CAN
Borne:
Raccordement pour:
-
Pont GND sur partie inférieure bloc terre
S1
Sonde température 1
S2
Sonde température 2
S3
Sonde température 3
S4
Sonde température 4
S5
Sonde température 5
V1
signal de sortie 0-10V / PWM pour piloter pompes HE
V1
signal de sortie 0-10V / PWM pour piloter pompes HE
S6
Sonde température 6 (extérieure)
+
alimentation en tension 24 V
Raccordement à la terre via bloc métallique gris inférieur
Sonde directe Grundfos
Sonde directe Grundfos
Raccordement CAN Bus (1=high,-
,2=low)
Raccordement CAN Bus (1=high,-
,2=low)
Haute tension
230 VAC 50 - 60 Hz
Borne:
Raccordement pour:
N
Réseau N
L
Résau L
R1
Relais 1
R2
Relais 2
R3
Relais 3
R4|
Relais 4| (contact libre de potentiel)
R4
Relais 4 (contact libre de potentiel)
Le conducteur neutre N doit être raccordé à la borne N.
Raccordement conduite PE se fait au bloc en alu PE
L'alimentation de tension pour pompes HE avec signal d'en-
trée 0-10V/PWM peut se faire via un relais libre(fonc-
tionnement parallel V1/V2).
