11 Safe-Drive™
9
10
11
2
1
11

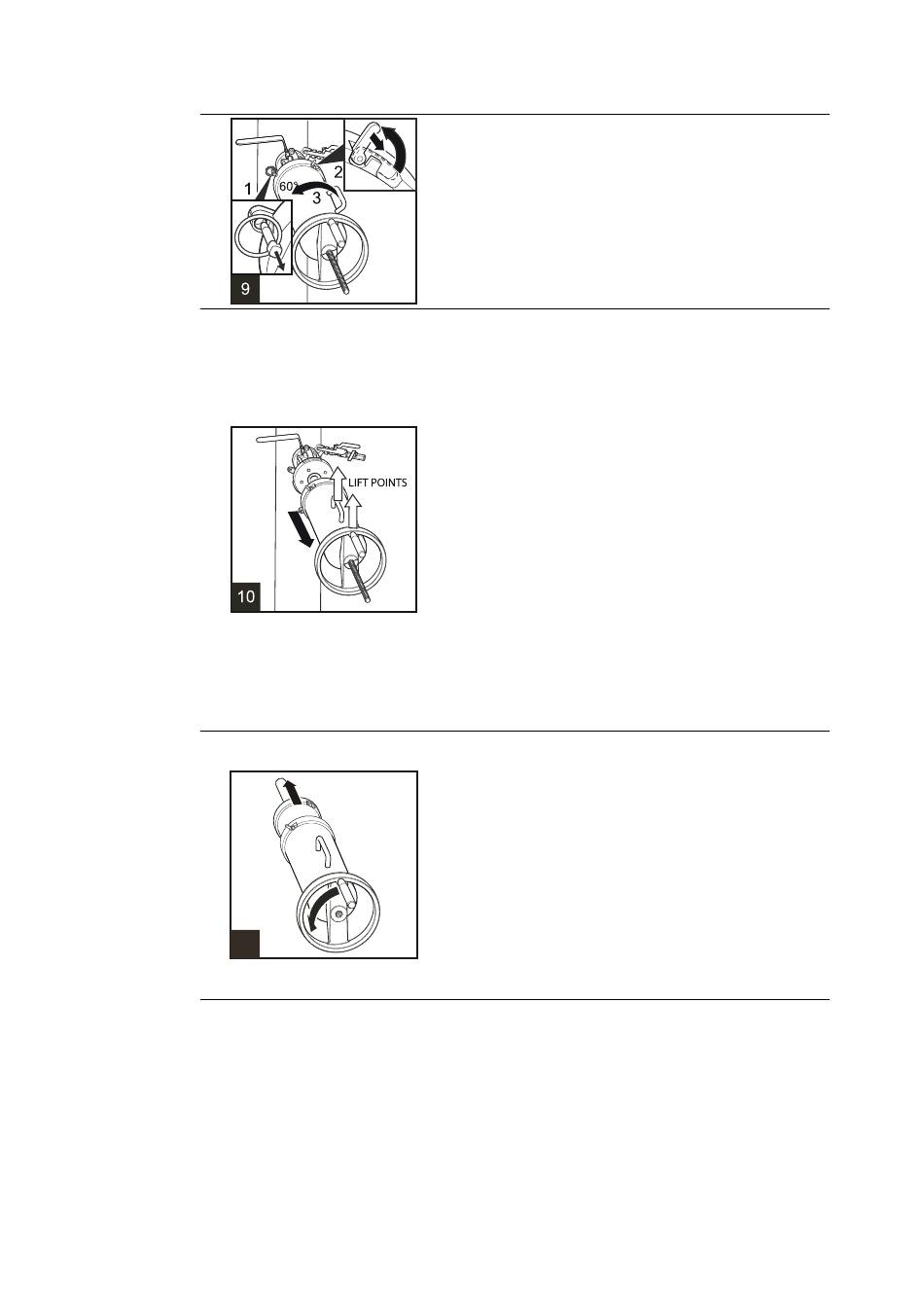

1 Retirez la goupille de sécurité.
2 Soulevez le loquet de verrouillage du boîtier
extérieur.
3 Tournez le boîtier extérieur à 60 degrés dans le sens
inverse des aiguilles d'une montre (vers la gauche) de
sorte que la poignée se trouve en haut.
Saisissez fermement la manivelle et la poignée et
sortez l'écarteur Safe-Drive™ qui renferme le capteur.
Avertissement ! Il est indispensable de tenir fermement
l'outil car l'association de l'outil et du capteur est
sensiblement plus lourde que l'écarteur seul.
Remarque : pour vérifier que la vanne d'isolement
après l'outil Safe-Drive et le capteur ont bien été retirés,
vous pouvez y fixer une bride pleine standard ANSI 1,5
pouce 105 lbs à l'aide de boulons et d'écrous de 0,5
pouce (M12).
A Vous pouvez ajouter un verrou sur la poignée de la
vanne d'isolement.
Avertissement ! L'extrémité du capteur est chaude et
peut être recouverte de liqueur. Il est recommandé de
rincer l'extrémité du capteur et la vanne d'isolement
dans de l'eau chaude.
Placez l'écarteur Safe-Drive™ avec le capteur sur une
table ou une surface similaire pour que la manivelle ait
suffisamment d'espace pour tourner.
1 Tournez la manivelle dans le sens inverse des
aiguilles d'une montre jusqu'à ce que le filetage
trapézoïdal se trouve entièrement à l'intérieur du
boîtier extérieur et soit désolidarisé de la manivelle,
c'est-à-dire que le boîtier extérieur ne doit plus être
relié aux pièces qui se trouvent à l'intérieur.
2 Tirez sur le boîtier extérieur pour l'extraire.
