INSTALLATION
2.2.2
Version du connecteur Easidew M12
Les sections suivantes s'appliquent uniquement à la version du transmetteur avec le
connecteur M12.
2.2.2.1 Connexions électriques
Broche du
connecteur
1
2
3
4
5
AVERTISSEMENT : Le capteur doit être utilisé avec le signal de sortie 4...20 mA
connecté à une charge appropriée, ou à une connexion d'alimentation négative. Si
vous laissez cette broche non connectée, vous risquez d'endommager le transmetteur.
Reportez-vous aux schémas de câblage plus loin dans ce document pour des exemples
de connexion.
REMARQUE : Le câble du capteur n'est PAS fourni en version standard. Des solutions
de remplacement pré-câblés peuvent être obtenus en contactant votre représentant
local Michell Instruments ou assemblés par l'utilisateur selon les instructions de la
section suivante.
6
Manuel d'utilisation du transmetteur Easidew

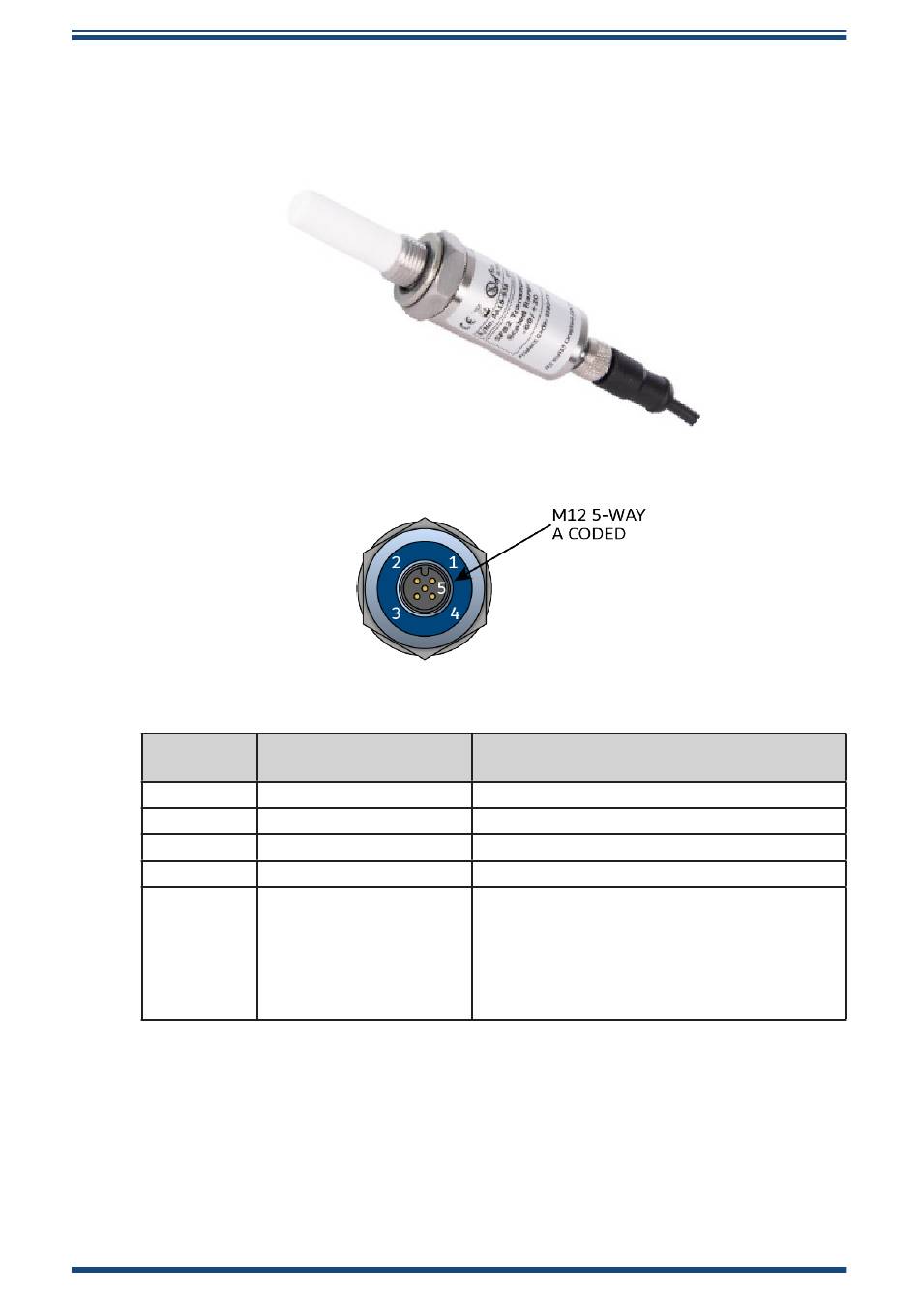

Schéma 6
Installation du connecteur du capteur
Couleur de conducteur
version standard
Marron
Blanc
Bleu
Noir
Gris
Fonction
Modbus A
Modbus B
Signal de sortie 4...20 mA (alimentation -ve)
Alimentation +ve
Terre, connexion du blindage du câble
Cette broche se connecte directement au
boîtier métallique du transmetteur, mais pas à
l'électronique du transmetteur, et est destinée
uniquement au blindage des câbles.
97504 FR Édition 3.2, Mars 2022
