INSTALLATION
Les illustrations suivantes ne sont que des exemples. C'est donc l'installateur qui doit choisir la solution la plus
indiquée.
Sur le gabarit apparaissent les indications pour l'utilisation aussi bien à droite qu'à gauche.

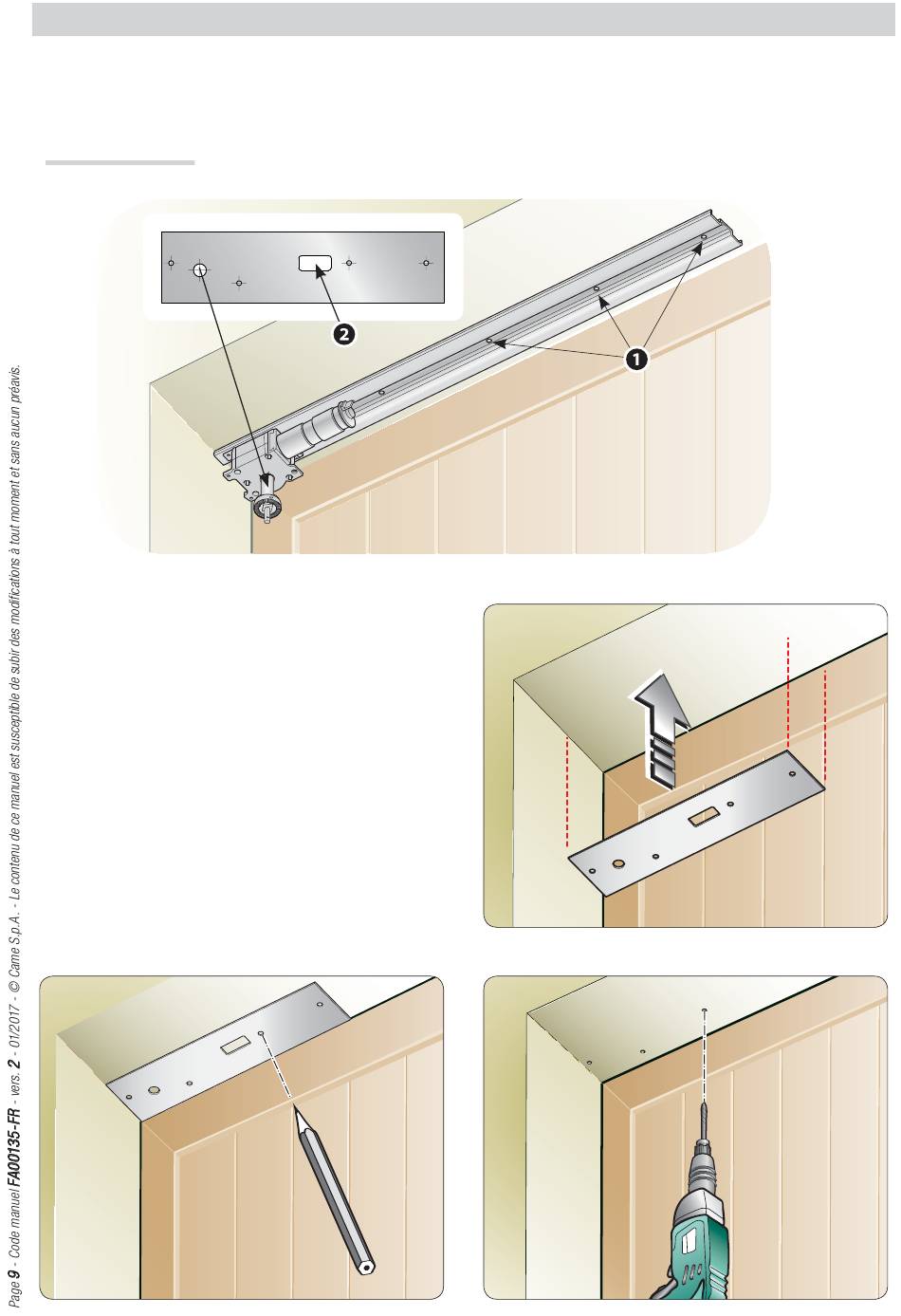

Traçage des trous
Poser le gabarit sur la persienne et l'embrasement puis
signaler au crayon les points de perçage indiqués ;
compléter le traçage des trous ❶ prévus sur la base de
fixation métallique de Voilà.
Percer puis fixer à l'aide d'éléments appropriés.
Pour la position des câbles, voir les détails à la
page 14 ; la zone ❷ indique le point d'introduction des
câbles sur l'option 1.
