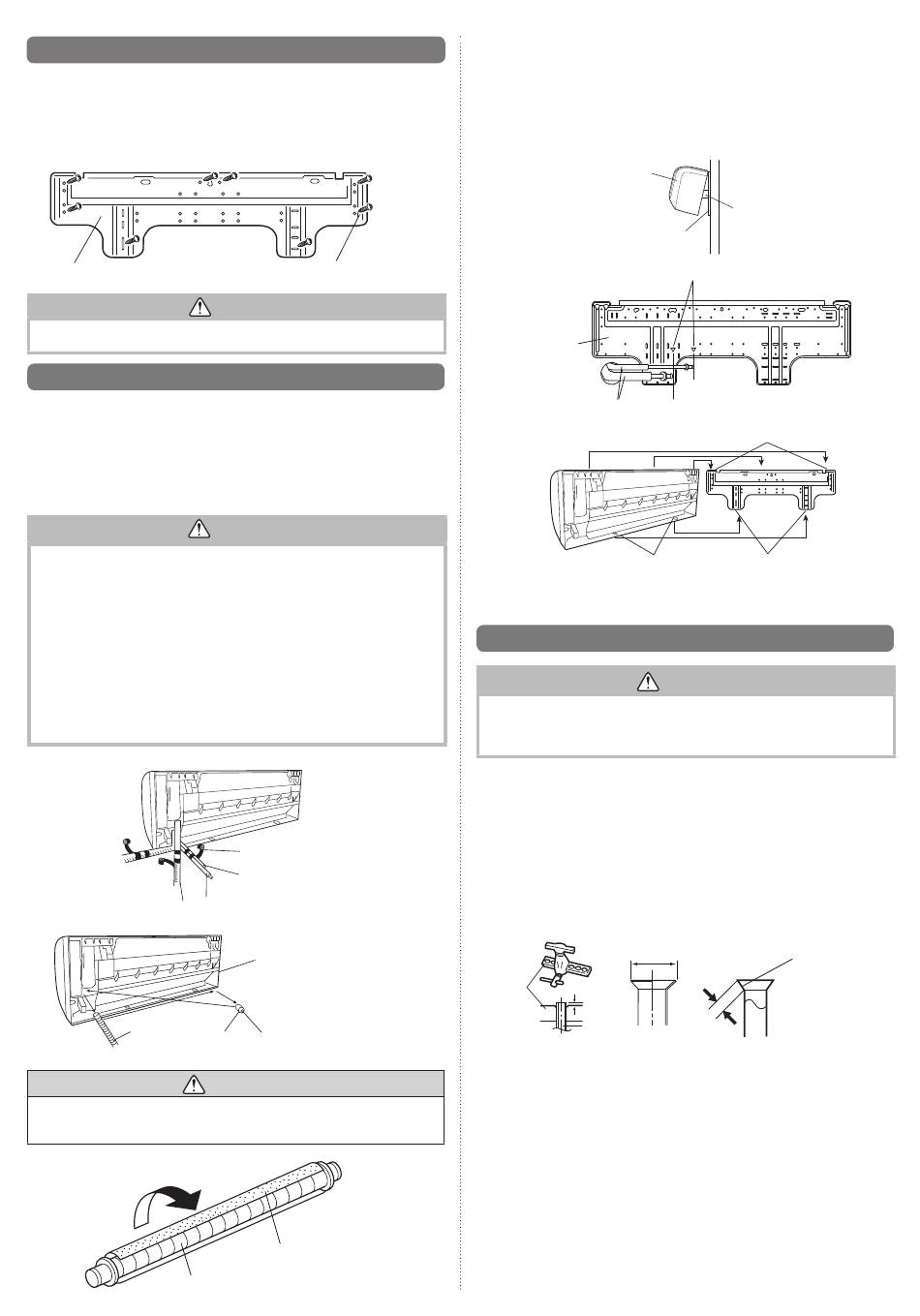

5.4. Installation du support du crochet mural
(1) Installez le support du crochet mural de manière à ce qu'il soit correctement positionné à
l'horizontal et à la verticale. Si le support du crochet mural est incliné, l'eau gouttera sur le sol.
(2) Installez le support du crochet mural de manière à ce que sa résistance soit suffi sante
pour supporter le poids d'un appareil.
• Fixez le support du crochet mural au mur à l'aide de 6 vis ou plus, à travers les trous situés sur le
coin extérieur du support.
• Vérifi ez qu'il n'y ait pas de cliquetis au niveau du support du crochet mural.
Support du crochet mural
Installez le support du crochet mural de manière à ce qu'il soit à plat horizontalement et
verticalement.
5.5. Formation du tuyau d'évacuation et de la canalisation
[Canalisation arrière, canalisation de droite, canalisation inférieure]
• Installez la canalisation de l'appareil intérieur dans la direction du trou mural et reliez
le tuyau d'évacuation et la canalisation à l'aide de ruban vinylique.
• Installez la canalisation de manière à ce que le tuyau d'évacuation soit en bas.
• Enveloppez les tuyaux de l'appareil intérieur qui sont visibles de l'extérieur avec du ru-
ban adhésif décoratif.
[Pour canalisation arrière gauche, canalisation gauche]
Interchangez la coiffe d'évacuation et le tuyau d'évacuation.
• Insérez le tuyau d'évacuation et la coiffe d'évacuation fermement. L'évacuation
devrait être en pente pour éviter des fuites d'eau.
• Au moment de l'insertion, assurez-vous de ne pas attacher l'un des matériels
à proximité de l'eau. Si tout autre matériel est attaché, ceci engendrera une
détérioration et une fuite d'eau.
• Après avoir retiré le tuyau d'évacuation, assurez-vous de ne pas oublier de monter
la coiffe d'évacuation.
• Assurez-vous de fi xer le tuyau d'évacuation à l'aide d'un ruban adhésif au bas de la
canalisation.
• Empêchez le gel de l'eau d'évacuation dans un milieu à basses températures.
Lors de l'installation à l'extérieur du tuyau d'évacuation de l'appareil d'intérieur,
prenez les mesures nécessaires à la protection antigel afi n d'empêcher le gel de
l'eau d'évacuation.
Dans un milieu à basses températures [lorsque la température extérieure est
inférieure à 32 °F (0 °C)], suite à l'opération de refroidissement, l'eau se trouvant dans
le tuyau d'évacuation peut congeler. Une fois congelée, le tuyau d'évacuation sera
obstrué, ce qui pourra engendrer une fuite d'eau au niveau de l'appareil d'intérieur.
Méthode d'installation de la coiffe d'évacuation
Canalisation
de droite
Canalisation
inférieure
Tuyau d'évacuation
de l'appareil d'inté-
rieur
Insérez le tuyau d'évacuation et la coiffe d'évacuation dans le port d'évacuation, en
s'assurant qu'ils entrent bien en contact avec l'arrière du port d'évacuation puis l'assembler.
Si le tuyau d'évacuation n'est pas correctement raccordé, cela engendrera une fuite.
• Fixez l'isolation du tuyau d'évacuation au tuyau d'évacuation.
Tuyau d'évacuation
FrA-4
Vis taraudeuse (grande)
(Quantité : 8)
ATTENTION
ATTENTION
Rassemblez avec du ruban vinylique
Tuyau (haut) Canalisation
arrière
Tuyau d'évacuation de l'appareil
d'intérieur (bas)
Pour la canalisation d'écoulement,
coupez la cannelure de découpage
de l'évacuation de la canalisation à
l'aide d'une scie à métaux.
Retirez la coiffe d'évacuation
en tirant au niveau du bossage
de l'extrémité de la coiffe à
l'aide de pinces, etc.
Coiffe
d'évacuation
ATTENTION
Isolation du tuyau d'évacuation
• Pour la canalisation gauche et la canalisation arrière gauche, alignez les marques sur le sup-
port du crochet mural et formez le tuyau de raccordement.
• Pliez le tuyau de raccordement à un rayon de courbure de 3-15/16 po (100 mm) ou plus
et installez-le à une distance maximale de 1-3/8 po (35 mm) du mur.
• Après avoir fait passer la canalisation intérieure et le tuyau d'évacuation à travers le trou mural,
accrochez l'appareil intérieur sur les crochets en haut et en bas du support du crochet mural.
[Installation de l'appareil intérieur]
• Accrochez l'appareil intérieur sur les crochets en haut du support du crochet mural.
• Insérez l'entretoise, etc. entre l'appareil intérieur et le support du crochet mural et écar-
tez la partie inférieure de l'appareil intérieur du mur.
Appareil d'intérieur
Support du crochet mural
Repères d'alignement
Support du
crochet mural
Canalisation de
raccordement
Appareil
d'intérieur
(Pièce de fi xation)
Après avoir accroché l'appareil intérieur sur le crochet supérieur, accrochez l'appareil inté-
rieur sur les 2 crochets inférieurs aux endroits correspondants tout en abaissant l'appareil
et en le poussant contre le mur.
5.6. Raccordement de l'évasement (raccord du tuyau)
Serrez les écrous évasés à l'aide d'une clé dynamométrique selon la méthode de
serrage spécifi ée. Dans le cas contraire, les raccords coniques pourraient se casser
après une longue période, engendrant la fuite du produit réfrigérant et générant un gaz
dangereux, si le produit réfrigérant venait à entrer en contact avec une fl amme.
5.6.1. Évasement
Utilisez un coupe-tube spécial et l'outil d'évasement exclusif au R410A.
(1) Coupez le tuyau de raccordement à la longueur nécessaire à l'aide d'un coupe-tube.
(2) Maintenez le tuyau vers le bas, de manière à ce que les découpages n'entrent pas
dans le tuyau et retirez toute bavure.
(3) Insérez l'écrou conique [toujours utiliser l'écrou conique fi xé respectivement à(aux)
l'appareil(s) d'intérieur et à l'appareil d'extérieur] dans le tuyau et procédez à l'évase-
ment à l'aide de l'outil d'évasement. Utilisez l'outil d'évasement spécialement conçu
pour le R410A ou un outil d'évasement conventionnel. Des fuites pourraient se pro-
duire si des écrous évasés différents sont utilisés.
(4) Protégez les tuyaux en les pinçant ou à l'aide du ruban adhésif pour éviter que la
poussière, la saleté ou l'eau ne pénètrent dans les tuyaux.
B
Dé
A
Canalisation
(Entretoise)
Petite conduite
Grande canalisation
Crochets supérieurs
Support
du crochet
mural
Crochets inférieurs
ATTENTION
Vérifiez si [L] est uniformément évasé et
n'est pas craquelé ou rayé.
L
