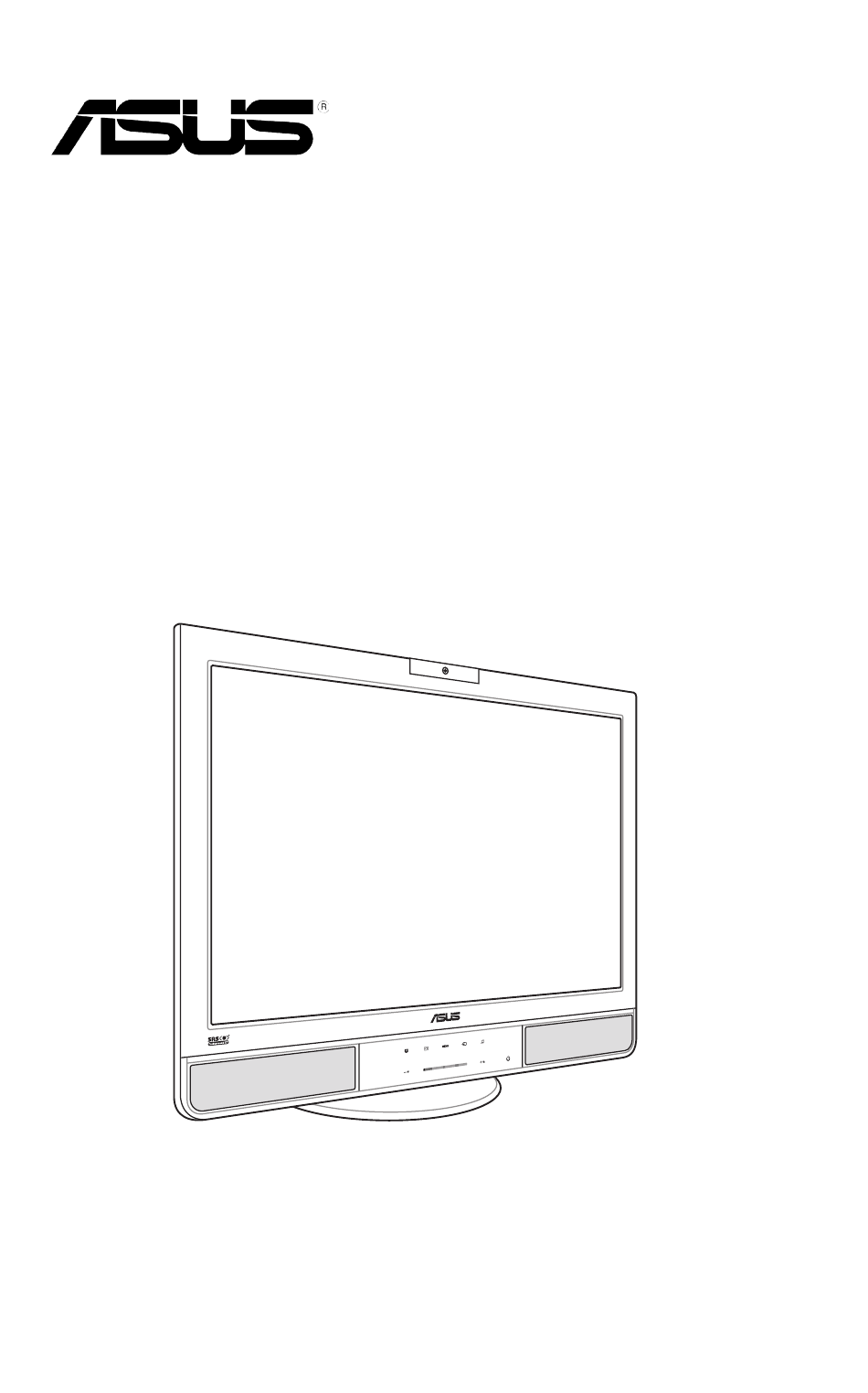

Moniteur LCD PG221
Guide de l'utilisateur

Publicité

Table des Matières
loading

Manuels Connexes pour Asus PG221

Sommaire des Matières pour Asus PG221

  • Page 1 Moniteur LCD PG221 Guide de l’utilisateur...
  • Page 2 La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

  • Page 3: Table Des Matières

    Introduction à la fonction OSD ........3-1 Utiliser la caméra embarquée ............. 3-3 3.2.1 Matériel ................3-3 3.2.2 Logiciel ................3-3 Chapitre 4: Appendice SRS TurSurround XT™ ..............4-1 Dépannage (FAQ) ................ 4-2 Spécifications du PG221 ............. 4-3 Modes de fonctionnement supportés ........4-4...

  • Page 4: Notes

    Notes Rapport Fédéral de la Commission des Communications Ce dispositif est conforme à l`alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes: • Ce dispositif ne peut causer d'interférence nuisible, et • Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indesirés.

  • Page 5: Informations Sur La Sécurité

    Informations sur la sécurité • Avant de configurer le moniteur, assurez-vous d’avoir lu toute la documentation incluse dans la boîte. • Pour éviter les risques d’incendie et de choc électrique, n’exposez pas le moniteur à la pluie ou à l’humidité. •...

  • Page 6: Maintenance & Entretien

    Maintenance & entretien • Avant de soulever ou repositionner votre moniteur, il est recommandé de déconnecter les câbles et le cordon d’alimentation. Veillez à suivre les procédures de déplacement du moniteur lors de son positionement. Lorsque vous soulevez ou portez le moniteur, maintenez-le par les côtés. Ne soulevez pas le moniteur par son socle ou ses câbles.
  • Page 7 Reportez-vous aux sources suivantes pour plus d’informations sur les produits et les mises à jour logicielles. Site web ASUS Le site web ASUS offre des informations à jour sur le matériel ASUS et sur les logiciels afférents. Reportez-vous aux informations de contact ASUS. Documentation optionnelle Le contenu livré...

  • Page 8: Contenu Du Paquet

    Contenu du paquet Vérifiez que les éléments suivants sont bien contenus dans la boîte du moniteur LCD PG221: Moniteur LCD CD de support Guide de démarrage rapide Carte de garantie 1 x cordon d’alimentation 1 x câble 4-en-1 VGA-Audio-Microphone-USB 1 x câble DVI 1 x câble RCA...

  • Page 9: Bienvenue

    LCD, possède à la fois des fonctions d’enregistrement vidéo et de capture, pour vous permettre de capturer des images, créer des vidéos, ou faire de la visioconférence ! Le PG221 intègre également une panoplie de fonctions innovantes, telles qu’un pivot, une inclinaison ajustable, et des capteurs auto-sensibles pour faciliter l’utilisation du moniteur et améliorer votre...

  • Page 10: Introduction Au Moniteur

    Introduction au moniteur Vue avant webcam 1.3 mégapixels Haut-parleurs stéréo (2x5W) Effet lumneux Light-in-Motion Base Capteurs auto- sensibles Les capteurs sont sensibles. Pressez légèrement le capteur que vous souhaitez utiliser. N’appuyez pas trop fort pour ne pas endommager l’écran et les capteurs.
  • Page 11 à la fonction suivante. • Ceci est aussi un raccourci pour l’ajustement de la luminosité. 9. Capteur/Indicateur LED d’alimentation • Touchez ce capteur pour éteindre/allumer le moniteur. Statut Description Bleu Allumé Ambré Mode veille Eteint Eteint Moniteur LCD ASUS PG221...

  • Page 12: Vue Latérale

    Vue latérale Bouton SRS. Appuyez sur ce bouton pour activer ou désactiver la fonction SRS. Ports USB 2.0. Ces trois ports USB (Universal Serial Bus) sont disponibles pour la connexion de périphériques USB 2.0. Port microphone. Ce port sert à connecter un microphone doté d’une mini-prise (3.5mm).

  • Page 13: Vue Arrière

    2. Port DVI 3. Port VGA 4. Ports audio G/D + ports YPbPr 5. Ports audio G/D + port vidéo + port S-Video 6. Port d’entrée audio 7. Port USB (en amont) 8. Port microphone 9. Port Woofer Moniteur LCD ASUS PG221...
  • Page 14 Chapitre 1: Introduction au produit...

  • Page 15: Connecter Les Câbles

    • couvercle sur les six ouvertures près des ports puis fermez-le délicatement. Un léger cliquetis indique que le couvercle a bien été fermé. Le câble 4-en-1 VGA-audio-microphone-USB fourni intègre un câble VGA, audio, microphone, et USB. Moniteur LCD ASUS PG221...

  • Page 16: Connexion À Un Ordinateur Via Les Ports Vga/Dvi

    Avant de connecter les câbles, assurez-vous que votre PC est éteint ou que le cordon d’alimentation est débranché. 2.1.1 Connexion à un ordinateur via les ports VGA/DVI: 1. Connectez une extrémité du câble 4-en-1 (VGA/audio (gris)/microphone (rouge)/connecteurs USB) aux ports correspondants sur le moniteur LCD (VGA/Entrée audio (gris)/Sortie microphone (rouge)/ports USB).

  • Page 17: Connexion À Un Lecteur Mp3 Ou Tout Autre Dispositif Audio Via Les Ports Line-Out/Casque

    Maintenez le haut du moniteur et ajustez l’angle du moniteur de -5º à 20º. -5º~20º Le socle vous permet de tourner le moniteur vers la gauche ou la droite jusqu’à un angle de 120º. 120º Moniteur LCD ASUS PG221...
  • Page 18 Chapitre 2: Configuration...

  • Page 19: Menu Osd (On-Screen Display)

    Si la fréquence n’est pas correcte, l’écran affiche des bandes verticales et l’image n’est pas proportionnelle. • La fonction ASCR (ASUS Smart Contrast Ratio) permet au moniteur d'accroître le ratio du contrate dynamique lors de la lecture de contenu vidéo.
  • Page 20 Tableau du menu OSD: Menu Sous-menu 1 Sous-menu 2 Description Splendid Mode Paysage Réinitialiser (NON/OUI) Mode vidéo pré réglé pour paysages Mode Standard Réinitialiser (NON/OUI) Mode vidéo pré réglé pour une utilisation normale Mode Cinéma Réinitialiser (NON/OUI) Mode vidéo pré réglé pour le visionnage de films Mode Jeu Réinitialiser (NON/OUI) Mode vidéo pré...

  • Page 21: Utiliser La Caméra Embarquée

    ASUS USB2.0 Webcam. La résolution par défaut de la caméra est 640 x 480. Si vous souhaitez changer la résolution par défaut de la caméra, localisez le dossier C:\WINDOWS\ASUS USB2.0 Webcam et exécutez le programme appellé LiveCam pour modifier les réglages selon vos besoins.
  • Page 22 Chapitre 3: Instructions générales...
  • Page 23 • WOW™: WOW est une technologie d’amélioration de rendu stéréo qui étend l’espace sonore dans les plans horizontaux et verticaux, offrant ainsi une expérience audio 3D réaliste. Effets sonores surround SRS TruSurround XT™ Moniteur LCD ASUS PG221...

  • Page 24: Chapitre 4: Appendice

    • Vérifiez que votre pc supporte bien la technologie USB2.0 ou USB1.1. • Si votre PC ne supporte que le format USB1.1, la vitesse de transmission d’image est plus faible. ASUS Power Bass • Assurez-vous que le câble woofer est correctement connecté System ne fonctione au moniteur.

  • Page 25: Spécifications Du Pg221

    4.3 Spécifications du PG221 Taille de l'écran Ecran Widescreen 22” Type d'écran TFT LCD (anti-reflets) Résolution max. WSXGA+ 1680 x 1050 Pitch 0.282 mm Luminosité 300 cd/m (typ.)/ 350 cd/m (max.) Taux de contraste (Typ) 1000:1 (ASCR Désactivé) / 2000:1 (ASCR Activé) Angle de vision (H/V) 170º/160º...

  • Page 26: 4.4 Modes De Fonctionnement Supportés

    4.4 Modes de fonctionnement supportés Fréquence Fréquence Standard Résolution Pixel verticale horizontale 720 x 400 70Hz 31.47KHz 28.32MHz 640 x 480 60Hz 31.47KHz 25.18MHz 640 x 480 72Hz 37.90KHz 31.50MHz 640 x 480 75Hz 37.50KHz 31.50MHz SVGA 800 x 600 56Hz 35.16KHz 36.00MHz...
