Logique du point de commutation:
La « Logique de point de commutation » définit la manière dont les informations de commutation sont transmises.
Il est possible de choisir entre :
• Fonctionnement normal
• Fonctionnement inversé
Remarque:
Il est déconseillé d'utiliser la logique de point de commutation en mode inversé car cela affectera
tous les blocs fonctionnels suivants. Si la configuration Normalement Ouvert / Normalement
Fermé est nécessaire, l'utilisation du bloc fonctionnel NO/NF (4) est recommandée.
Mode de point de commutation:
Le paramètre du mode de point de commutation peut être utilisé pour créer un mode de sortie plus avancé.
Les modes de point de commutation suivants peuvent être sélectionnés pour le mode de commutation de BDC1
et BDC2
Désactivé
Le BDC peut être désactivé, mais cela désactivera également la sortie si elle est sélectionnée dans
le sélecteur de source (la valeur logique sera toujours « 0 »).
Mode de point unique
L'information de commutation change lorsque la valeur de mesure dépasse le seuil défini dans le
point de consigne SP1, avec des valeurs de mesure croissantes ou décroissantes, en prenant en
compte l'hystérésis.
Détecteur
10
Rev.01 | IBS04, ICS05, ICS08, ICB12, ICB18, ICB30 Inductive sensors with IO-Link interface | © 2018 | CARLO GAVAZZI Automation
Hystérésis
ON
SP1

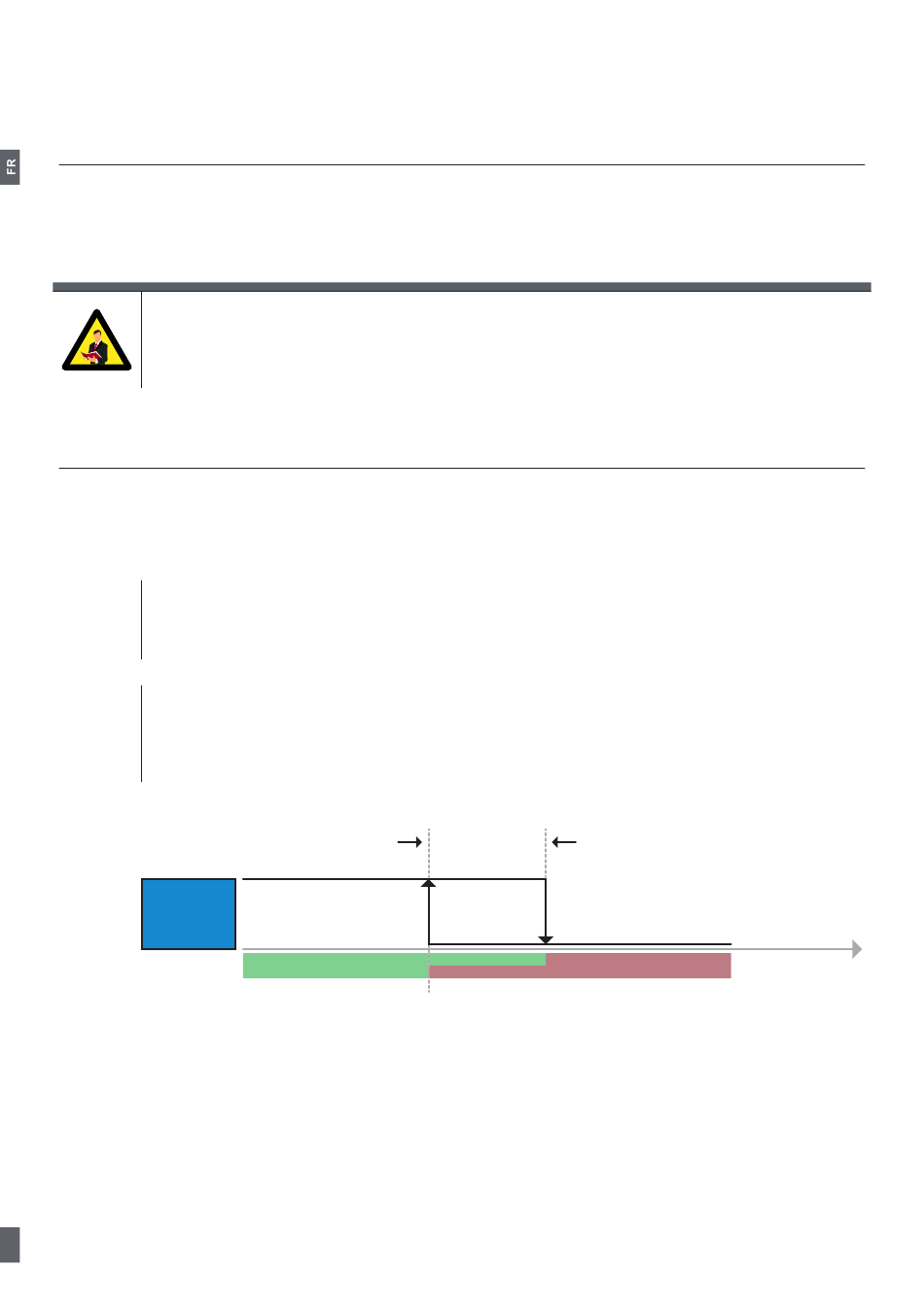

Exemple de détection de présence - avec logique non inversée
Distance de
OFF
détection
