Installation
DE

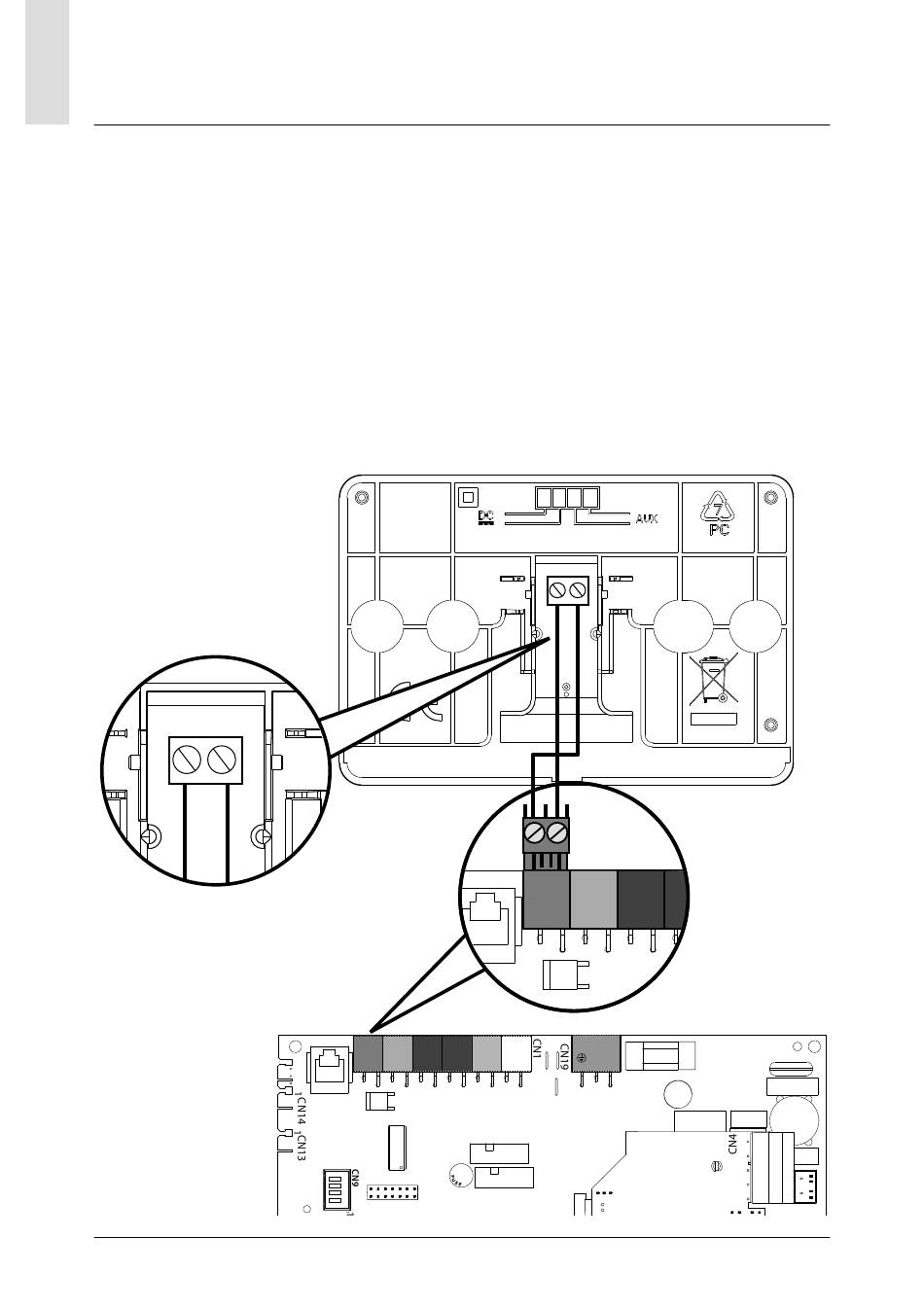

Anschluss an das Heizgerät
Die Sendung, der Empfang und die Ent-
schlüsselung der Signale erfolgt über
das Protokoll BUS BridgeNet®, das den
Kessel und die Systemschnittstelle ver-
bindet.
- Schließen Sie zwei Litzen an die BUS-
Stecker am Kessel an
- schließen Sie die beiden Litzen an die
Klemme der Systemschnittstelle an.
ANMERKUNG: Zur Vermeidung von In-
SYSTEMSCHNITTSTELLE
BUS
B T
PLATINE
22
T B
FLOOR
Kessel
BUS
terferenzen beim Anschluss des Raum-
fühlers an die Heizung verwenden Sie
ein geschirmtes Kabel oder ein Tele-
fonkabel.
B T
T B
BUS
SE TNK SOL TA1
TA2
1
FLAME
FLOOR
SE TNK
TA2
N L
N L
CN15
