La fi xation du tuyau d'évacuation des condensats doit être effectuée selon les instructions indiquées
au chapitre concerné.
7.1.1. Installation en l'extérieur
La gamme CADB-N TERMO-REG est conçue pour être monté à l'intérieur. Dans le cas
d'installation en l'extérieur, il est nécessaire de prévoir une protection suffi sante pour éviter les
chutes de pluie directement sur l'appareil.

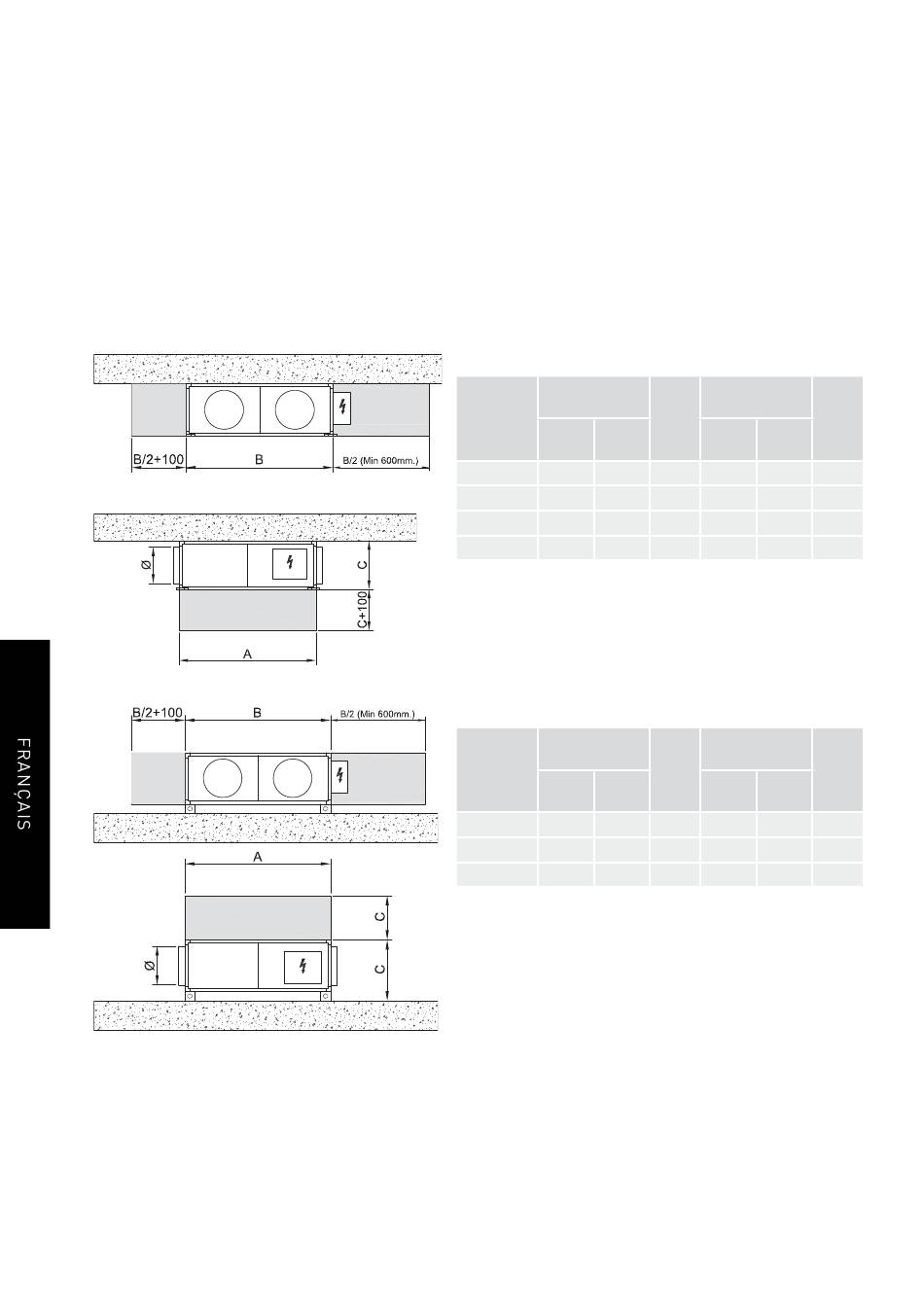

7.2. DIMENSIONS ET ESPACE LIBRE POUR MAINTENANCE
a) Modèles horizontaux
Zone ombrée (grise) = espace libre pour maintenance
Installation en faux plafond
Modèle
A
CADB-N
(mm)
D
DI/DC
05
650
975
08
850
1150
18
1150
1600
30
1500
1950
Installation au sol
Modelo
A
CADB /T-N
(mm)
D
DI/DC
45
1600
2050
55
2000
2700
80
2150
2850
84
B
C
(mm)
(mm)
(mm)
sans
avec
BP
BP
650
360
480
200
850
360
480
250
1150
500
620
355
1500
530
650
400
B
C
(mm)
(mm)
(mm)
sans
avec
BP
BP
1600
700
820
450
2000
750
920
500
2150
920
1090
710
Ø
Ø
