INSTALLATION
Avant de commencer :
1. Assurez-vous que tous les ordinateurs sont éteints et que chaque
MATRIX2 a une adresse de banc unique.
2. Placez les commutateurs primaire et secondaire à l'endroit qui vous
convient. Assurez-vous que tous sont éteints et débranchés de leur
source d'alimentation.
3. Branchez le moniteur, le clavier et la souris de la console sur les ports
« Console » du commutateur principal (Bank 00), comme décrit
précédemment dans ce guide d'installation.
Connexion du commutateur primaire au premier commutateur secondaire :
4. A l'aide du câble de montage en série MATRIX2 (F1D9302-XX),
branchez une extrémité du câble sur le port « Input » du commutateur
principal (BANK 00).
5. Branchez l'autre extrémité du câble de montage en série sur le port
« Output » du commutateur secondaire (BANK 01).
Ajout de commutateurs secondaires supplémentaires :
6. Branchez l'une des extrémités d'un câble de montage en série
(F1D9302-XX) sur le port de montage en série disponible « Input » du
commutateur secondaire (BANK 01, par exemple).
7. Branchez l'autre extrémité du câble de montage en série sur le port
« Output » du commutateur secondaire que vous ajoutez (BANK 02, par
exemple).
8. Répétez les étapes 6 et 7 pour les autres MATRIX2 que vous souhaitez
monter en série.

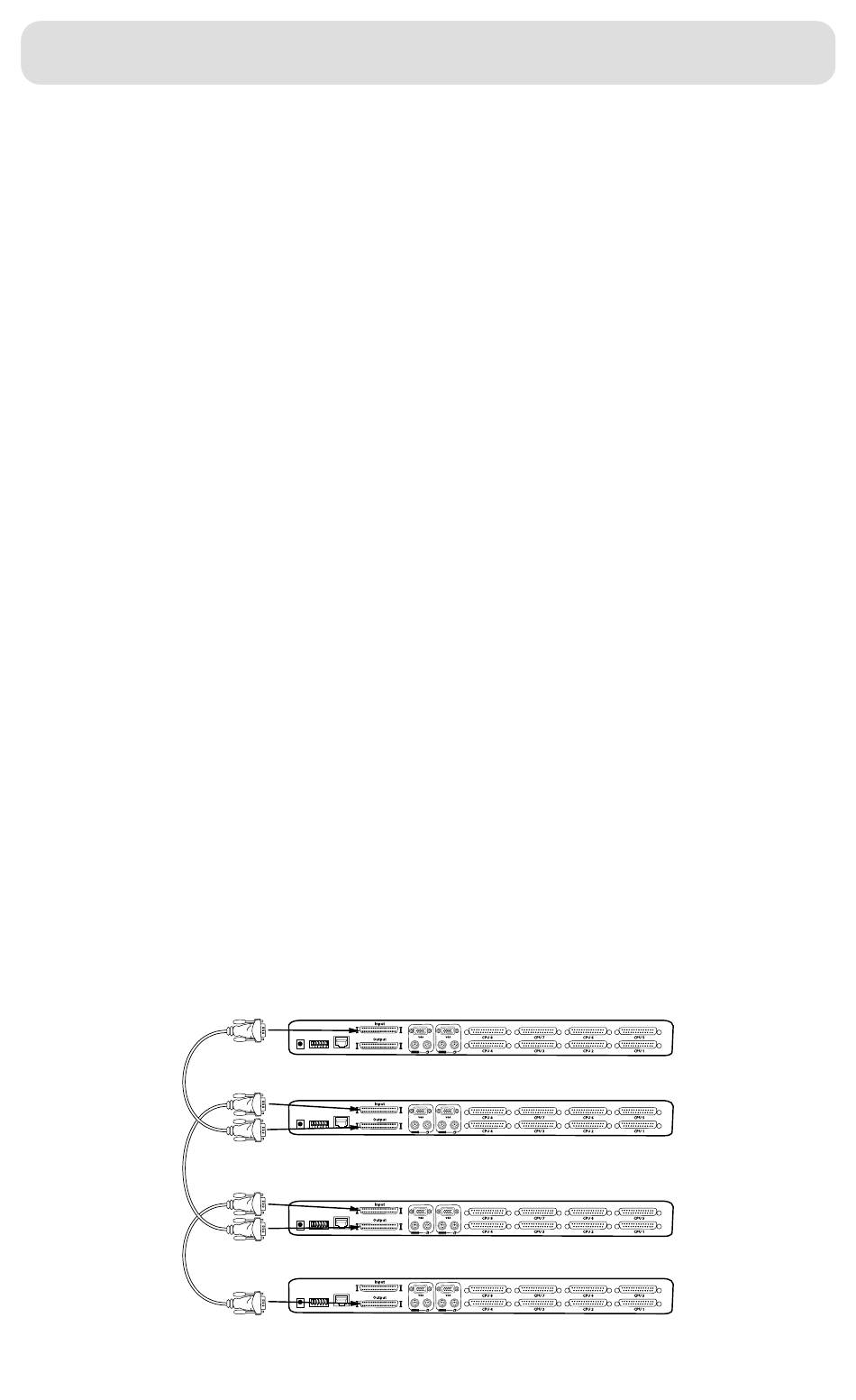

Exemple de configuration en série :
INSTALLATION
Câble 1
Unité principale (BANK 00)
Câble 2
Unité secondaire (BANK 01)
Câble 3
Unité secondaire (BANK 02)
Unité secondaire (BANK 03)
