SF82 Manuel d'utilisation
2.2.5
Sélection des câbles pour les câbles auto-assemblés
Il est recommandé d'utiliser un câble blindé à 3 conducteurs. Pour les courts trajets, un
câble avec des conducteurs individuels de 24 AWG / 0,21 mm2 serait un choix typique.
Pour les trajets plus longs, un câble avec des conducteurs plus gros peut être nécessaire
pour maintenir la résistance de boucle dans les limites autorisées. Un tableau de la
résistance de boucle maximale en fonction de la tension d'alimentation est fourni dans
la section suivante pour faciliter la sélection du câble.
2.2.6

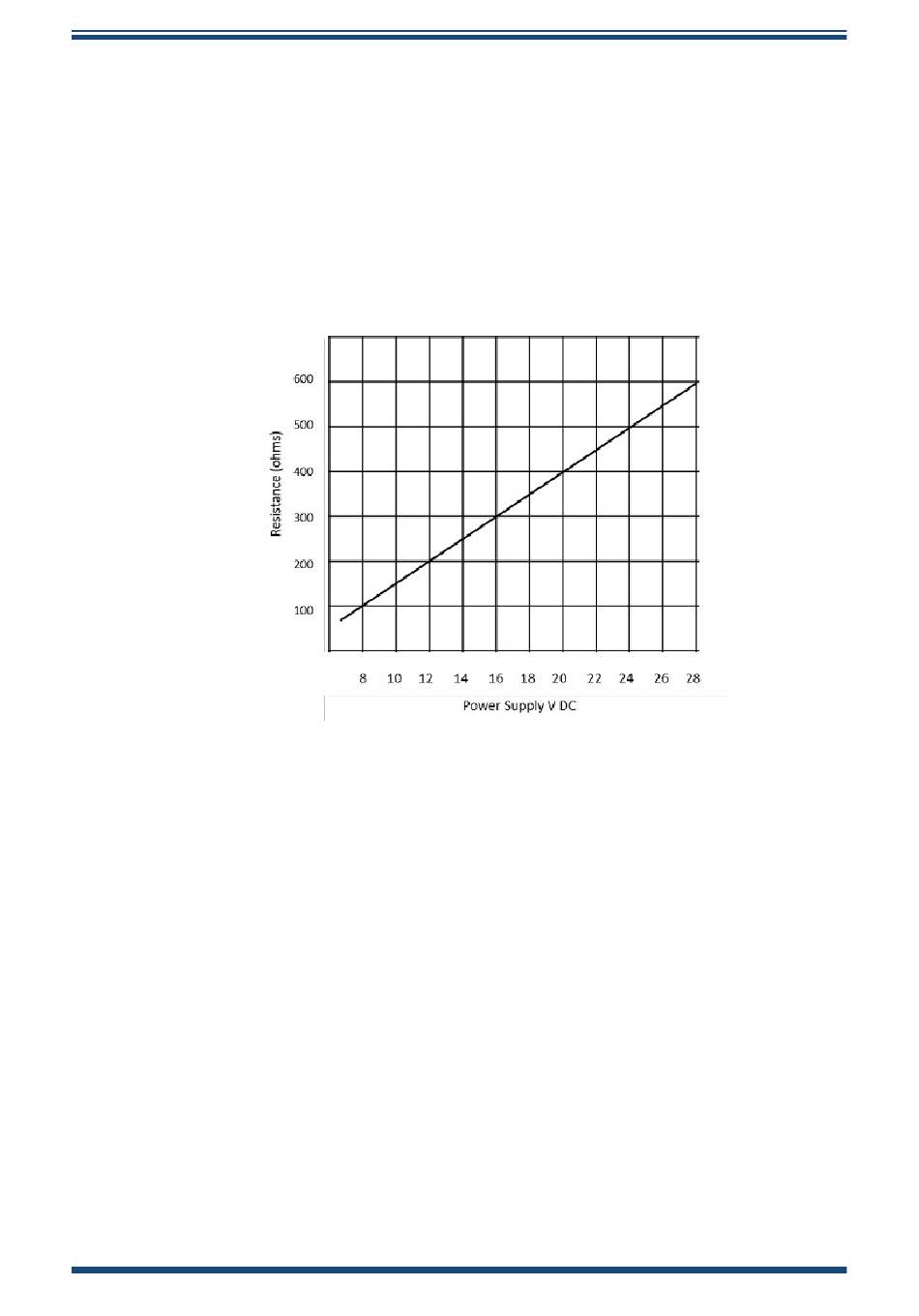

Résistance de boucle maximale en fonction de la tension d'alimentation
Schéma 7
REMARQUE : La résistance du câble sur la boucle complète doit être prise en compte
lors du calcul de la résistance de boucle.
Michell Instruments
Charge maximale du SF82 – incluant la résistance du câble
INSTALLATION
9
