22)

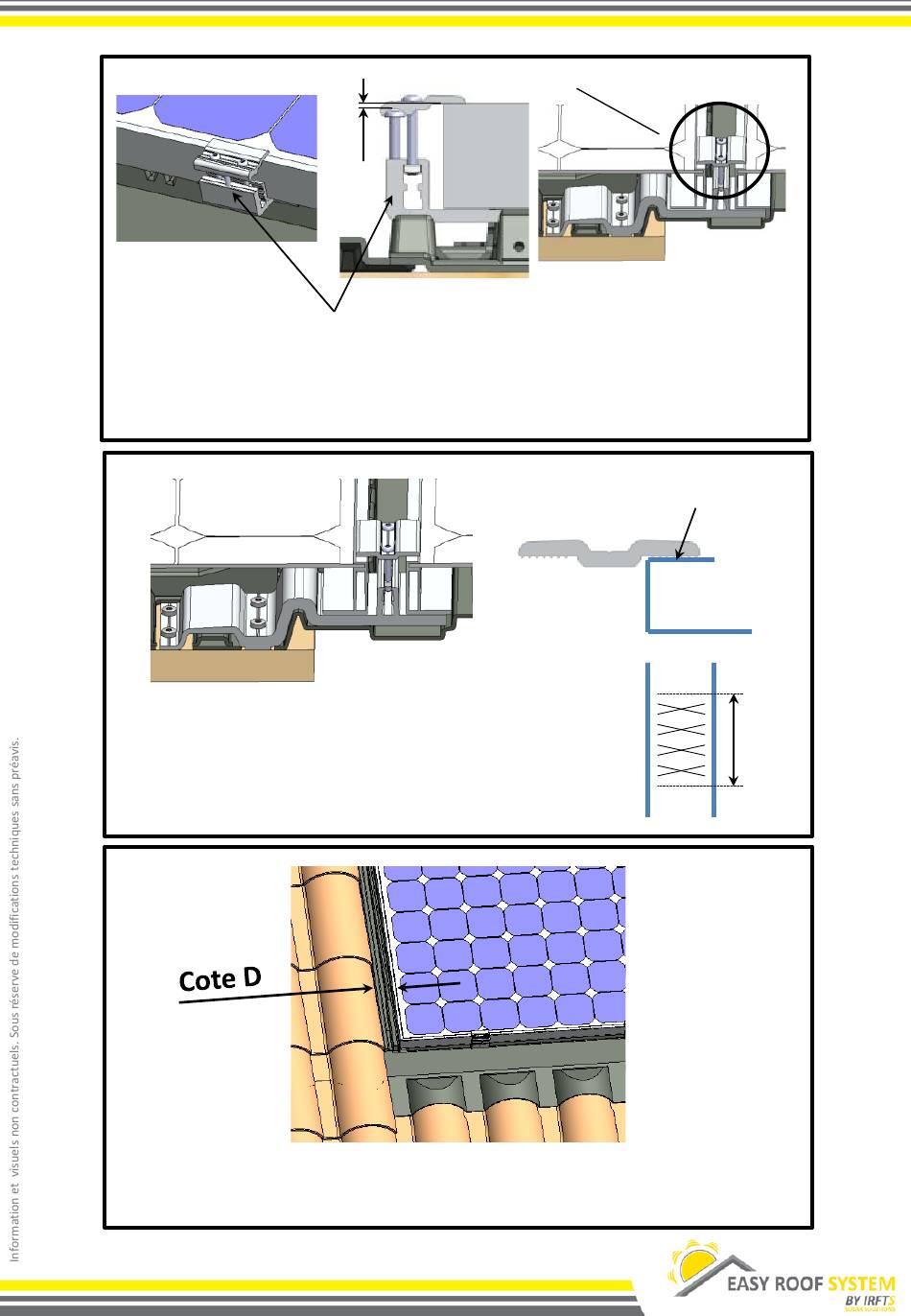

Fixer les modules photovoltaïques avec les brides, utiliser les brides simple (12) sur le bord du
champs et les doubles (11) pour le centre, avec des vis M5*35 TBHC (14) et écrous carrés (15).
23)
Reliée à la terre au niveau de la patte, rayer sur le haut du cadre du
module PV avec une pointe à tracer pour former un quadrillage. Ceci
permet d'assurer la connexion à la terre des cadres via les pointes situées
sur la bride. S'assurer ensuite que la connexion se fait entre le module PV
et la bride double (11) et que cette connexion fait moins de 2 Ohms.
24)
Il ne reste qu'à retuiler en recouvrant au maximum les abergements hauts (7). Pour le
recouvrement des abergements latéraux (5) et (6) il est impératif que la cote D soit inférieure à
21
Couple de serrage 2,4 Nm
3 mm
Régler la visse de butée à 3 mm sous la hauteur du PV
Avant serrage.
40 mm comme indiqué sur le schéma.
Modèle "f-2" type 1580*808 - Paysage
Faire un quadrillage ici sur le cadre du
module avec la pointe à tracer
Longueur
de la
bride
