Détuiler le champ photovoltaïque,
dimensions L x H (pour L et H voir page 11)
Pour un champ PV à l'égout (voir
Annexe 1 p. 22, 23 et 24)
3)
g
135mm
d
Planche de
référence

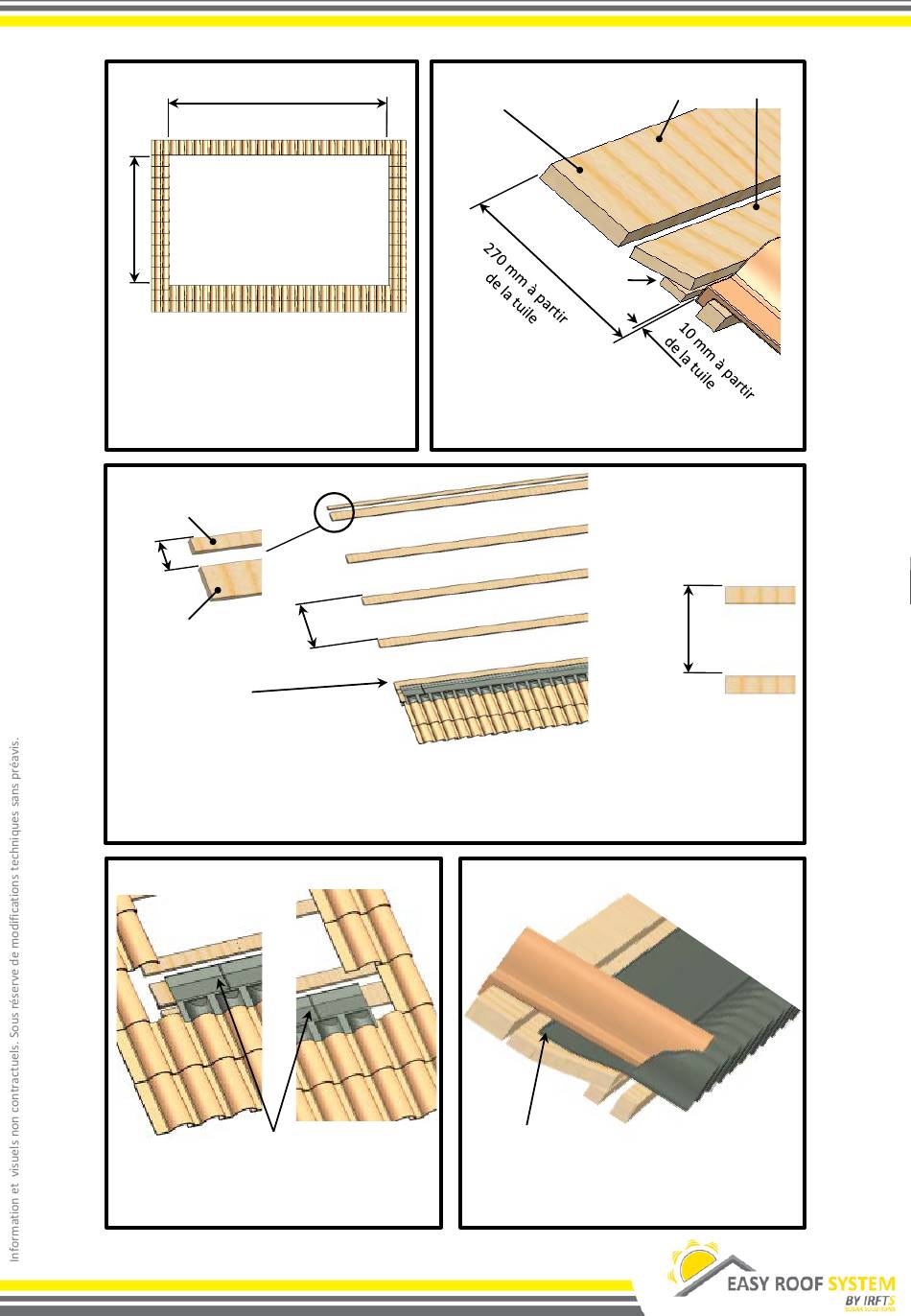

Mettre en place le platelage horizontal pour le support des cadres. Le nombre de
planches (d) * est égal à (Nbre modules PV verticaux + 1) et espacées de 838 mm. Mettre
en place la planche de 60*27 (g) au sommet du platelage à 135 mm de la dernière
planche (d)*. Mettre en place le solin (précaunisation 320 mm mini).
4)
Ne pas coller le solin aux
extrémités de façon à réaliser un
pli au moment de la pose des
15
L
838
mm
abergements
Modèle "f-2" type 1580*808 - Paysage
2)
Planche de
référence (d)*
Mettre en place le platelage du
solin vissé avec des vis inox 5*60
tête fraisée (voir Annexe 2 p. 25)
5)
Faire un retour au solin
Coller le solin sur les planches et lui faire
prendre la forme des tuiles.
c
d*
f
* Référence
nomenclature
838
mm
