4. INSTALLATION DE L'UNITÉ INTÉRIEURE
• Lors de l'installation, utilisez exclusivement des accessoires et pièces aux caractéristiques indiquées.
ATTENTION
• Installez l'unité de sorte qu'elle ne s'incline ni latéralement ni vers l'avant.
• Ne tenez pas l'unité par les volets horizontaux lorsque vous la soulevez. (Ceci peut endommager les
volets horizontaux.)
(1) Pratiquez le trou de passage des tuyaux.
• Le passage des tuyaux de réfrigérant et d'évacuation peut être effectué de l'une des 6 manières
suivantes: par la gauche, par la partie inférieure gauche, par l'arrière gauche, par la droite, par la
partie inférieure droite et par l'arrière droite. (Reportez-vous à la Fig. 3)
(2) Enlevez la plaque d'installation (1) de l'unité et montez-la au mur.
(Une vis fixe temporairement le panneau d'installation à l'unité.)
(Reportez-vous à la Fig. 3)
(a) Fixez la plaque d'installation (1) au mur à l'aide de vis ou de boulons.
• Si vous utilisez les vis de fixation du panneau d'installation (2), fixez-le avec au moins 4 vis de
chaque côté (pour un total de 8 vis (catégorie 15-32), de 9 vis (catégorie 40-63)) de la position
du tasseau d'installation recommandée sur le gabarit d'installation en papier fourni (3).
• Si vous utilisez des boulons, fixez-le à l'aide d'un boulon M8 – M10 de chaque côté (2 boulons
en tout).
• Si le mur est en béton, utilisez des boulons de fondation (M8 – M10) disponibles dans le commerce.
(3) Si vous faites passer les tuyaux par la gauche, par la partie inférieure gauche, par la droite ou par
la partie inférieure droite, pratiquez le trou de passage des tuyaux dans la grille avant. (Reportez-
vous à la Fig. 4)

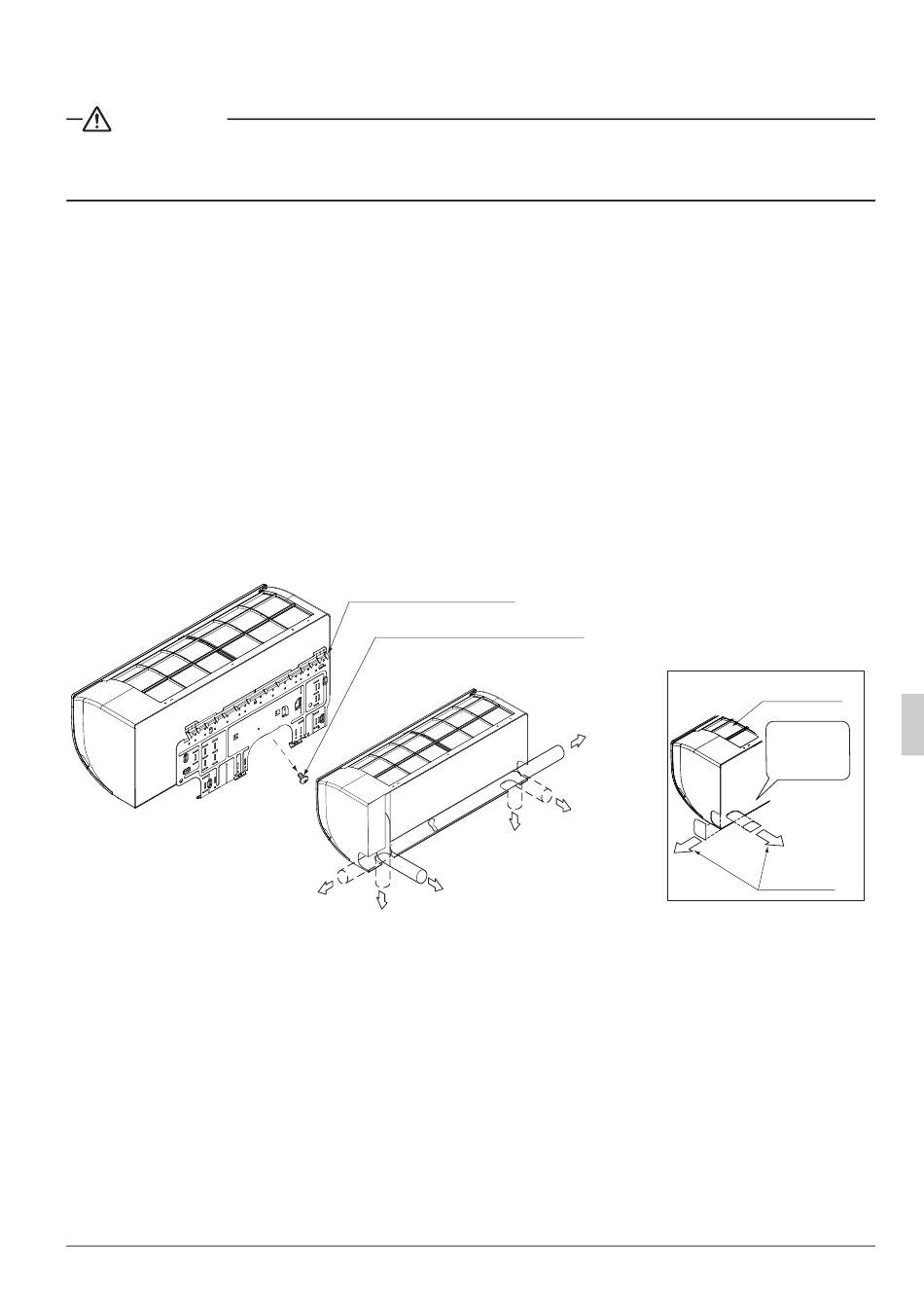

Fig. 3
Français
Plaque d'installation (1)
Vis temporaire
(En cas de type 15-32 1 pièce)
(En cas de type 40-63 2 pièces)
Tuyau droit
Tuyau inférieur droit
Tuyau
gauche
Tuyau arrière gauche
Tuyau inférieur gauche
Tuyau arrière droit
Grille avant
Coupez le
long de la
rainure.
Découpez
Fig. 4
7
